大型风机进气风量调节装置结构设计

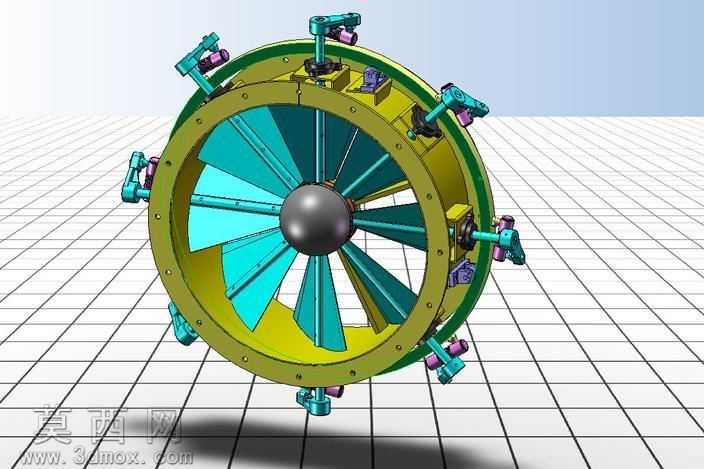

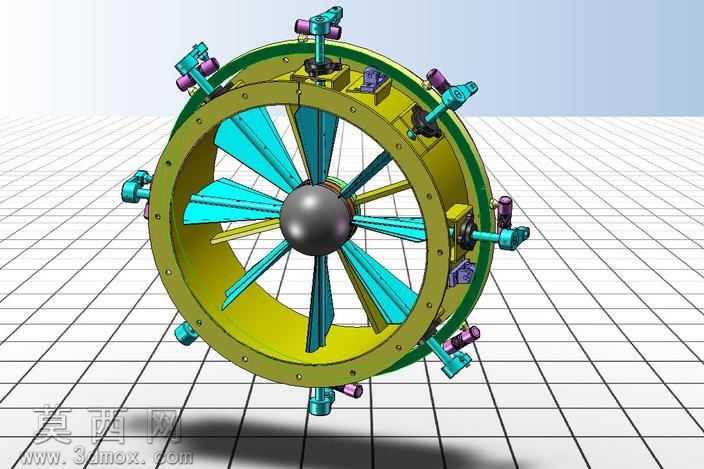

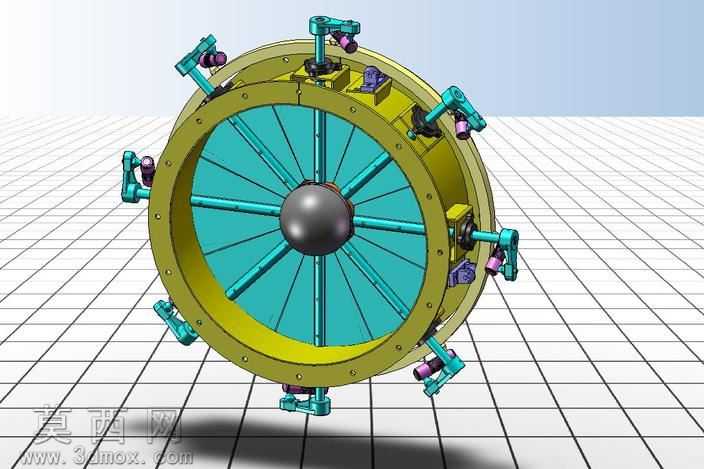

本模型为大型风机配套的进气工作点调节装置，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循机械装配逻辑，对各部件的配合公差、运动行程做了精准约束，确保调节机构的动作逻辑符合实际工况需求。模型整体采用环形主体框架作为承载基础，框架外圈均匀布置多组独立的调节执行组件，每组组件包含驱动臂、铰接支座、联动压块与定位紧固件，通过多组组件的同步动作，可带动内部导风结构完成开度调整，以此改变进气通流面积，实现风机运行工作点的精准调节。渲染阶段采用工业级写实材质配置，主体环形框架赋予哑光橄榄绿金属漆材质，还原重型设备的金属质感与漆面厚度，调节执行组件采用青蓝色金属烤漆材质，与主体框架形成清晰的视觉区分，便于观察部件布局与运动关系，中心整流帽赋予高光亮面金属材质，模拟实际产品的抛光金属表面效果，网格地面采用浅灰白格线材质，搭配柔和的顶光与侧补光渲染方案，清晰呈现各部件的结构轮廓与装配关系，避免阴影过重遮挡细节。结构设计上采用周向均布的多执行器同步驱动方案，相比单臂调节结构具备更高的调节精度与结构稳定性，各铰接位置预留了合理的运动间隙，避免动作过程中出现卡滞问题，框架边缘设置均匀分布的安装法兰孔，可直接与风机进气段、通风管道完成对接装配，内部导风叶片采用辐射状排布，与中心整流帽平滑衔接，可在调节过程中尽可能降低进气紊流，减少风量调节带来的额外风阻损失。设计过程中优先考虑装置的工况适配性，整体结构可适配大口径通风管道的大型风机使用，调节动作平稳可靠，各部件结构具备足够的结构强度，可承受风机进气端的风压载荷，同时模块化的执行组件设计也便于后期的维护与部件更换，无需整体拆解装置即可完成单组调节组件的检修作业。
