立式螺旋结构定制零件展示机架

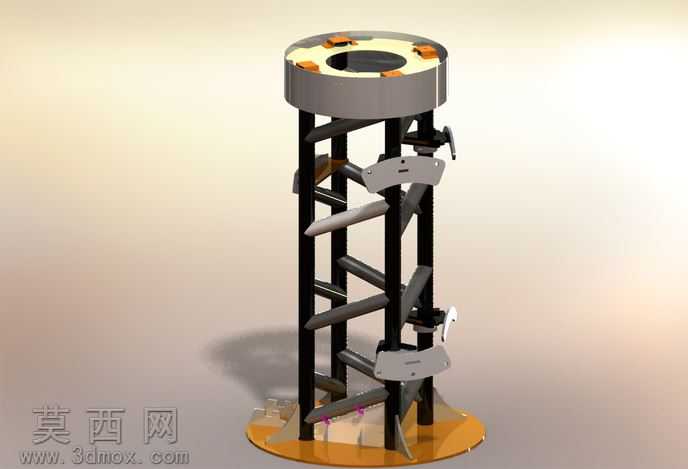

本作品为面向客户定制零件展示需求设计的立式展示机架三维模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工与钣金加工的工艺规范，确保所有结构特征均可落地生产。模型整体采用立式塔状结构，底部为圆形承载底座，建模时赋予暖金色金属材质，模拟阳极氧化铝或抛光黄铜的表面质感，底座边缘做圆角过渡处理，既提升视觉精致度也避免锐边带来的安全隐患。主体支撑部分采用三根平行布置的黑色哑光金属立柱，立柱之间通过横向连接杆件形成稳定的框架结构，建模时对立柱表面做细微的磨砂纹理处理，还原碳钢管材经机加工后的真实表面状态。核心展示区域设置螺旋排布的多层展示位，每层展示位搭配激光切割成型的银灰色钣金展示牌，建模时精准还原钣金件的折弯、切口特征，展示牌表面预留标识安装位，可用于粘贴定制零件的参数说明标牌，螺旋排布的设计可让参观者环绕机架时逐层浏览所有展示零件，充分利用立式空间的同时提升观展流畅度。顶部设置圆形封顶端盖，端盖上预留多个嵌入式零件安装位，可放置小型定制零件做重点展示，端盖采用与底座呼应的金属质感材质，上下形成视觉统一。渲染阶段采用工作室柔光环境，添加柔和的地面投影效果，调整不同材质的反光度与粗糙度参数：黑色立柱设置低反光高粗糙度参数模拟喷塑管材质感，钣金展示牌设置中等反光度模拟拉丝不锈钢效果，底座与端盖设置稍高反光度突出金属光泽，整体渲染效果真实细腻，可直接用于客户方案展示、产品宣传物料制作。设计思路上围绕贸易展示场景的核心需求，在保证结构稳定性的前提下最大化展示面积，螺旋结构避免了传统多层货架的视线遮挡问题，所有外露零件均采用机加工管材与激光切割钣金件组合，装配关系清晰，既可以完整呈现定制加工件的工艺质感，也能通过分层排布清晰分类展示不同类型的定制零件，帮助客户直观了解加工件的成品效果与工艺水准。
