棉籽脱皮加工用风选分离设备结构

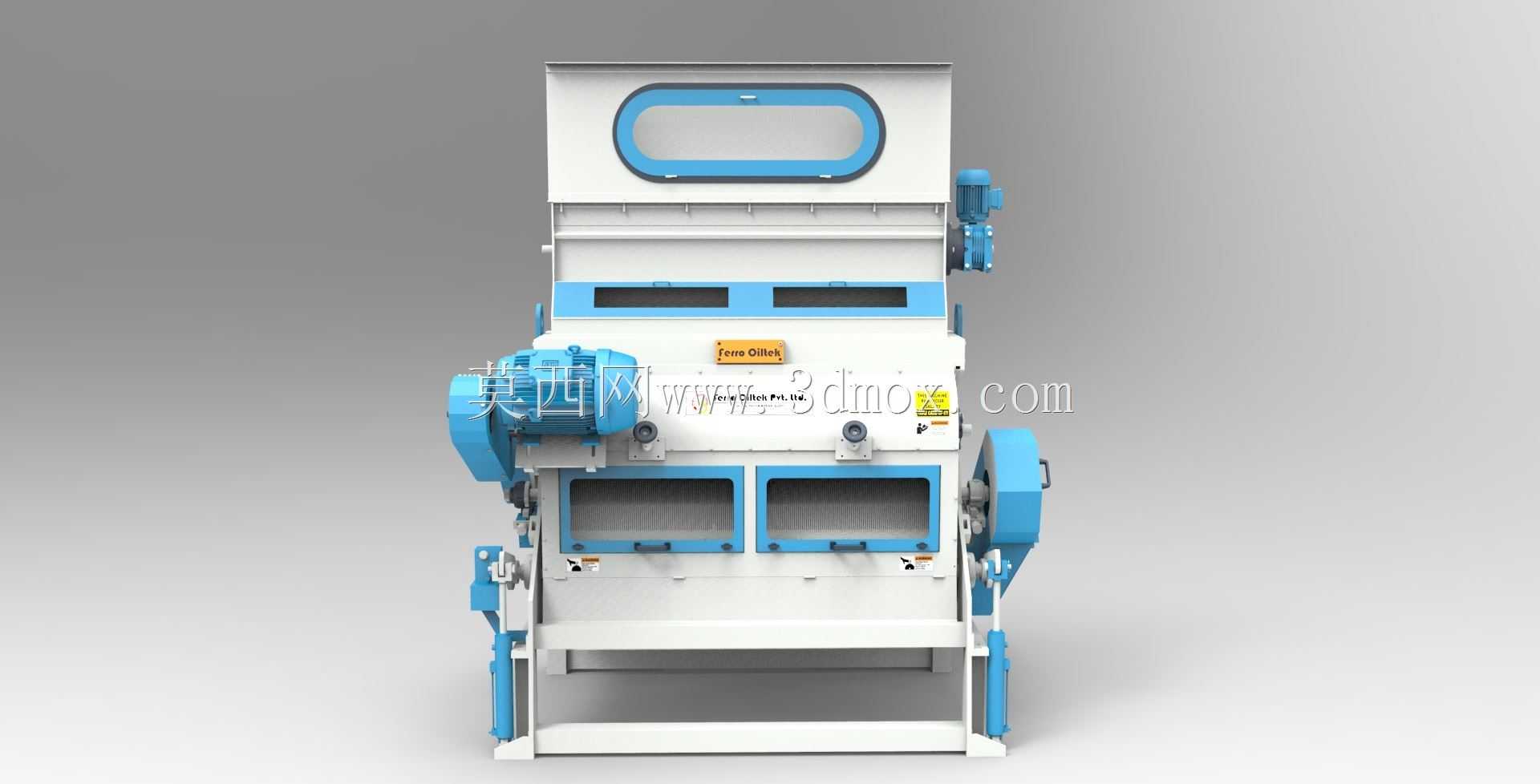

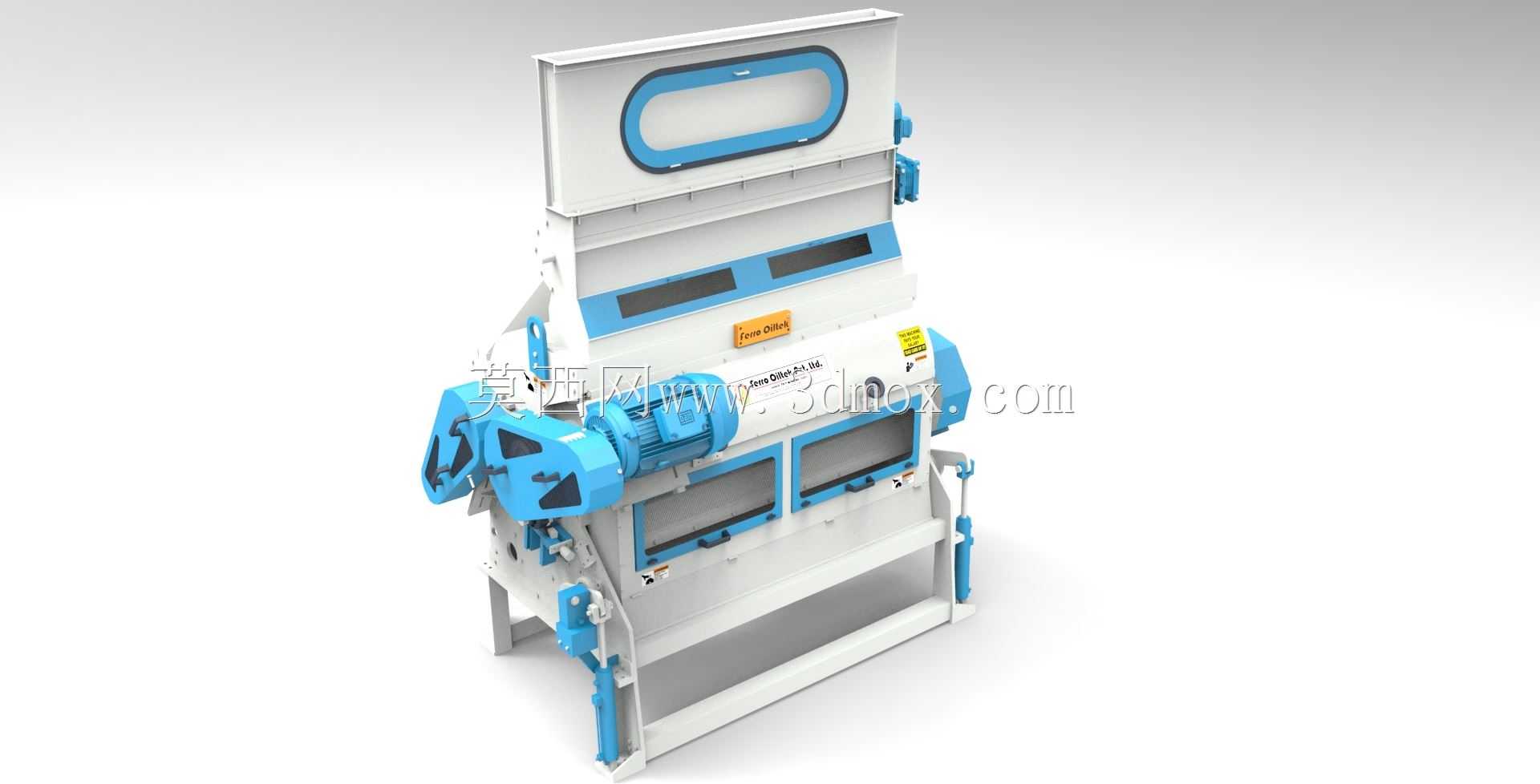

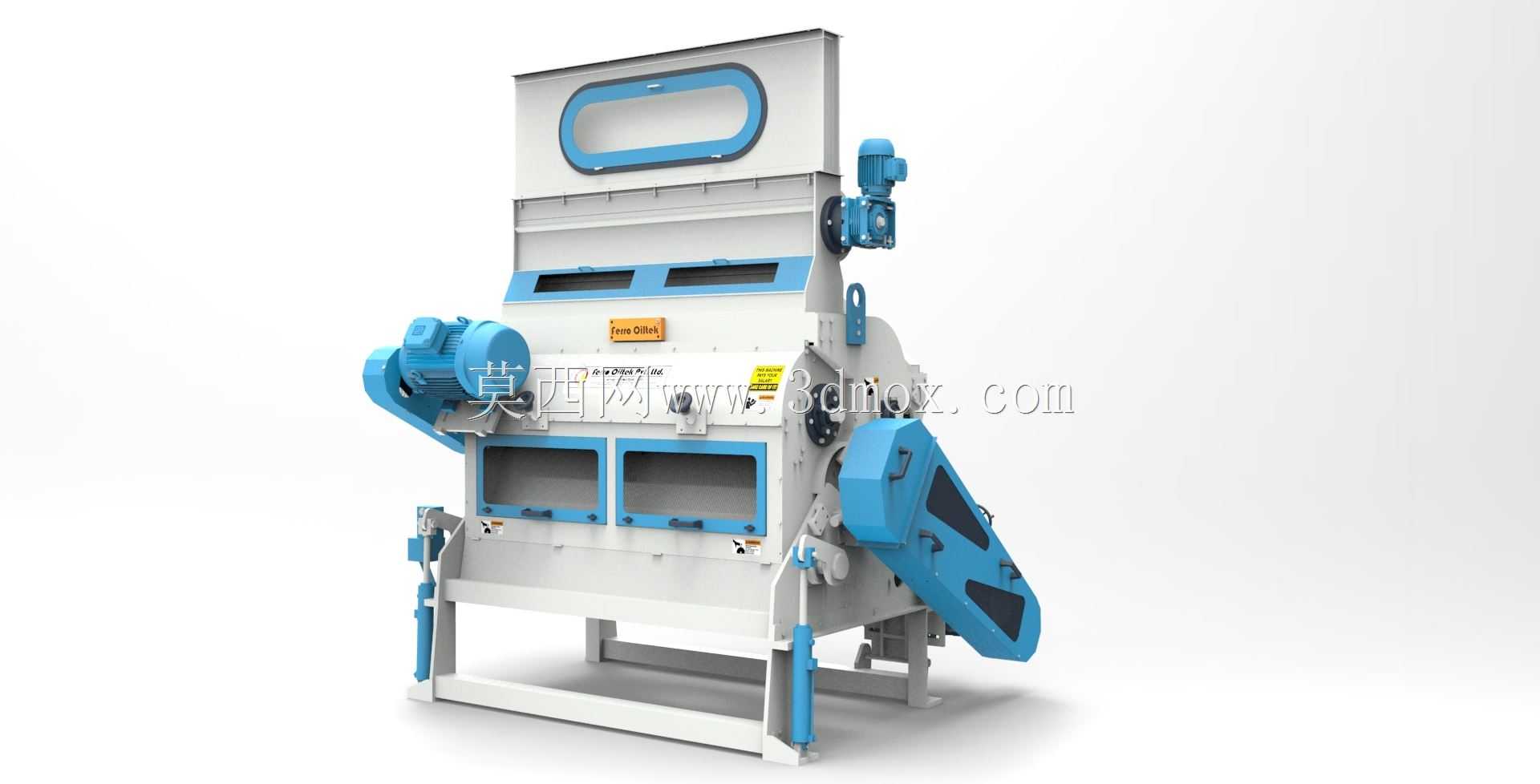

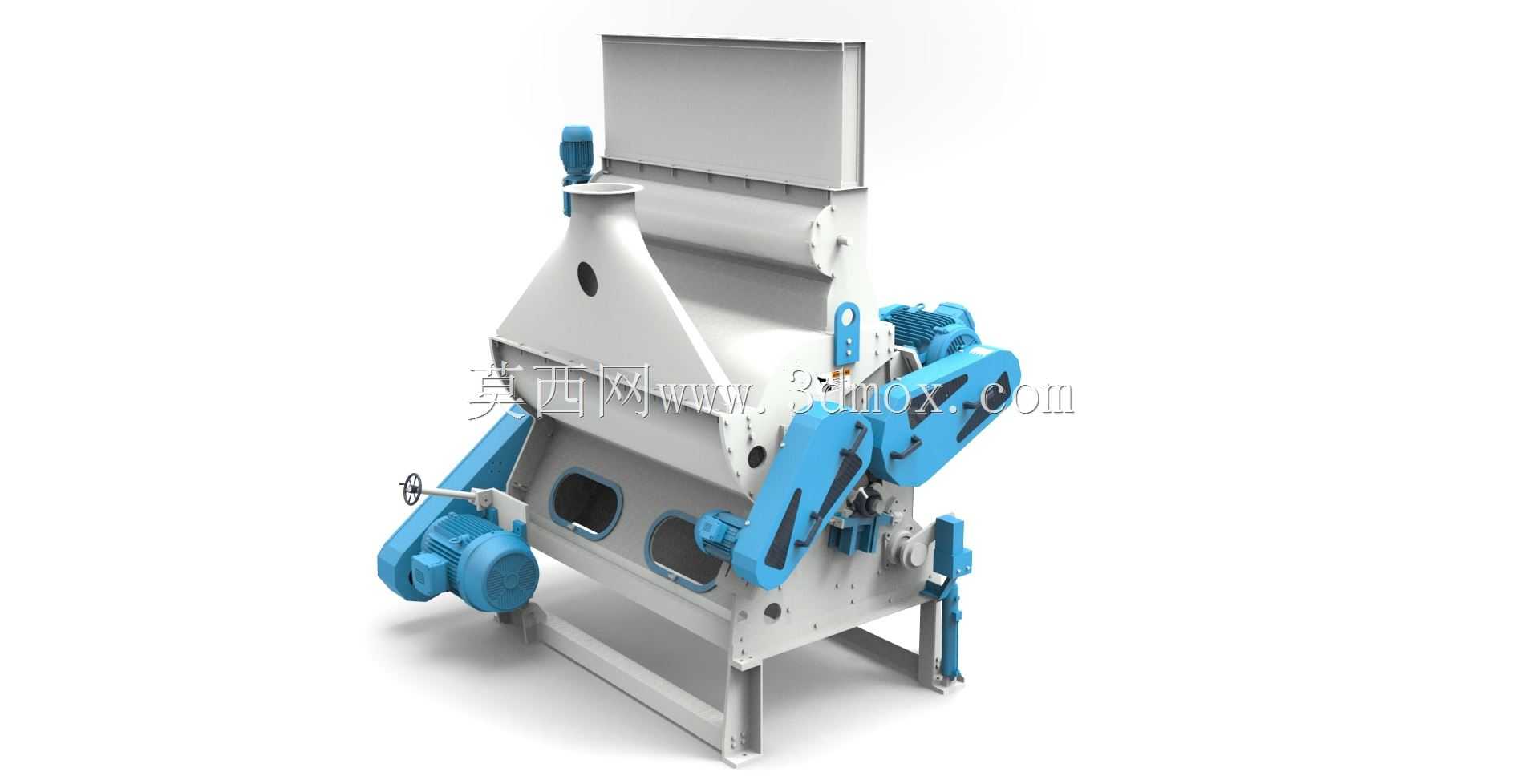

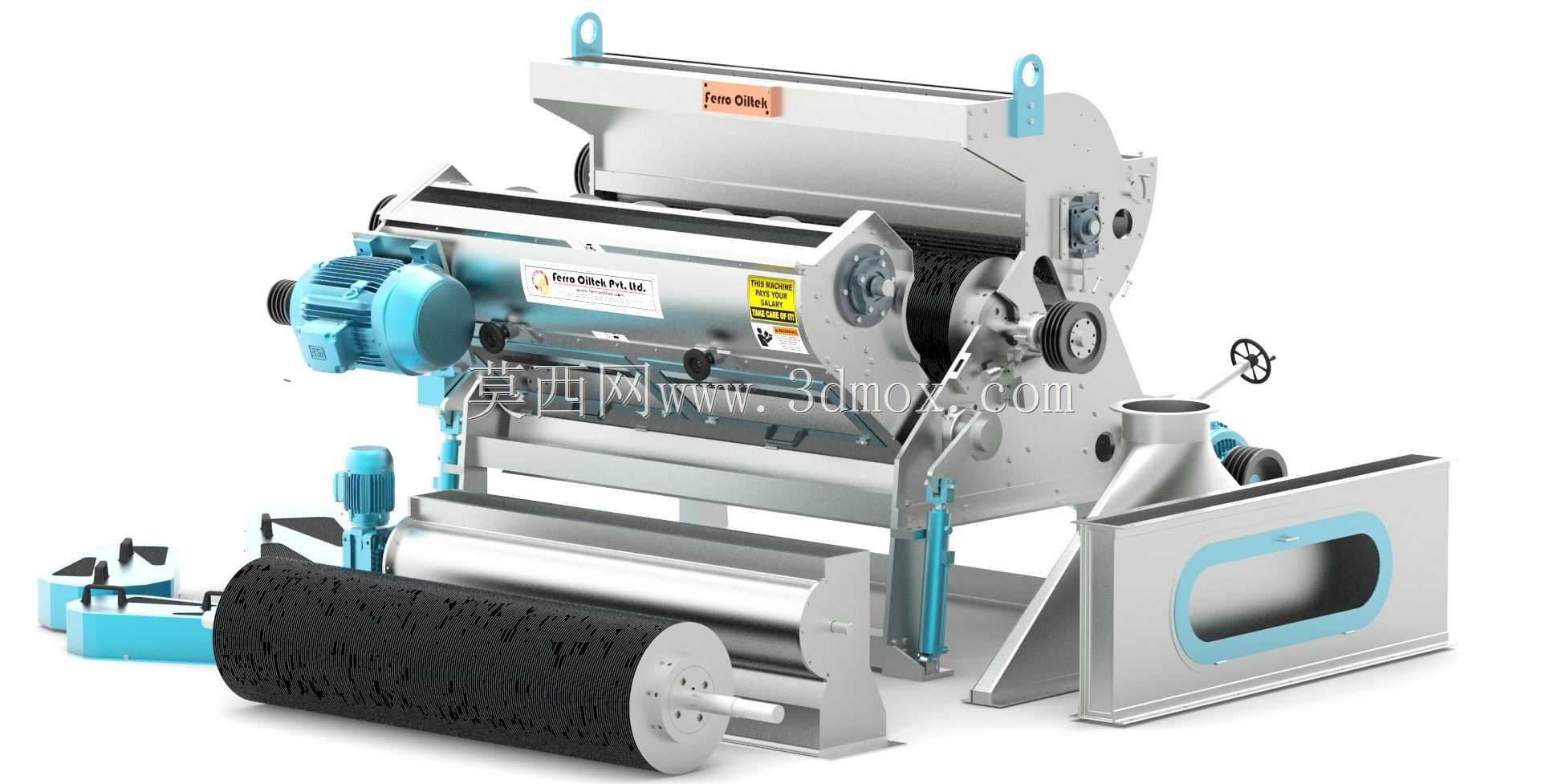

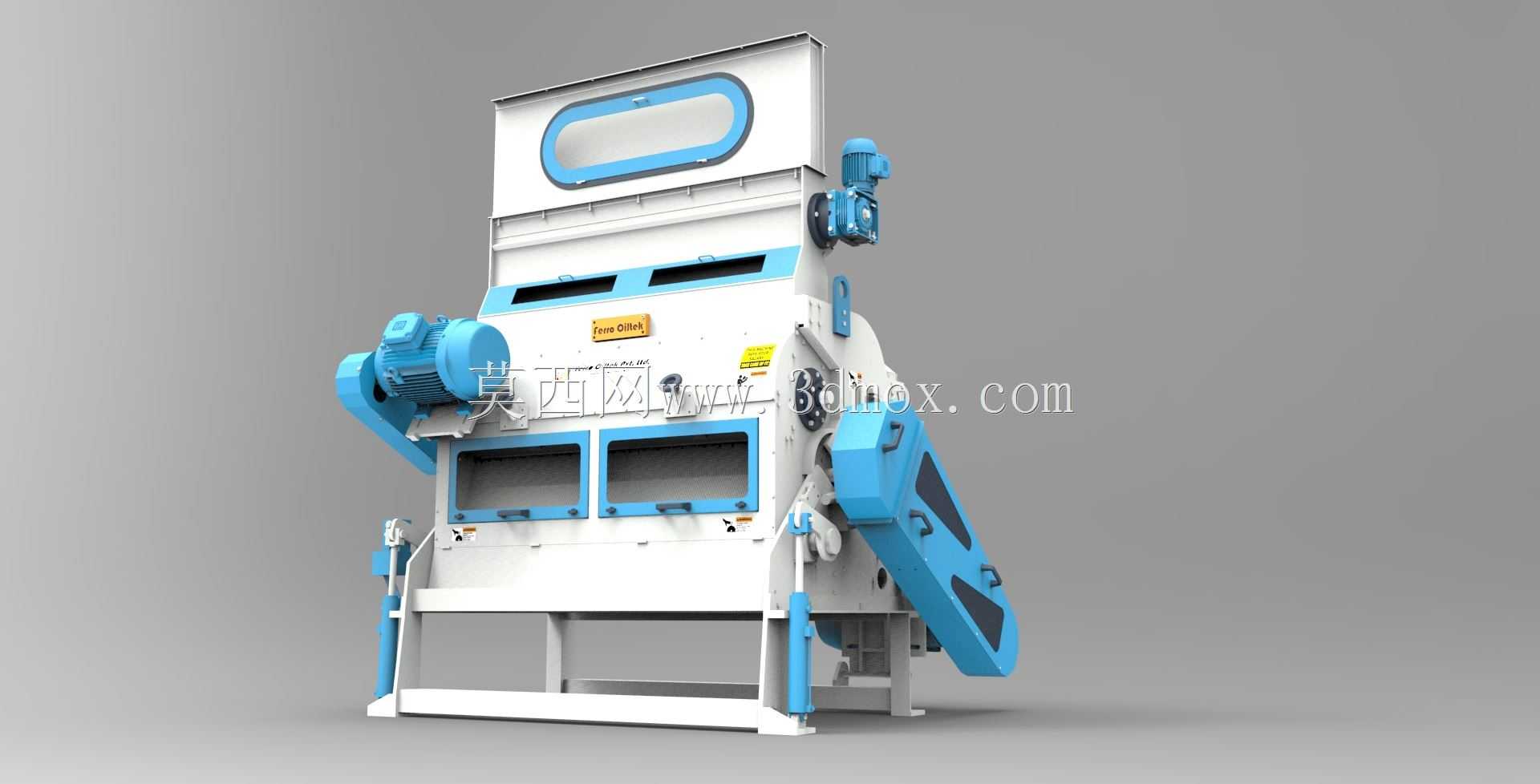

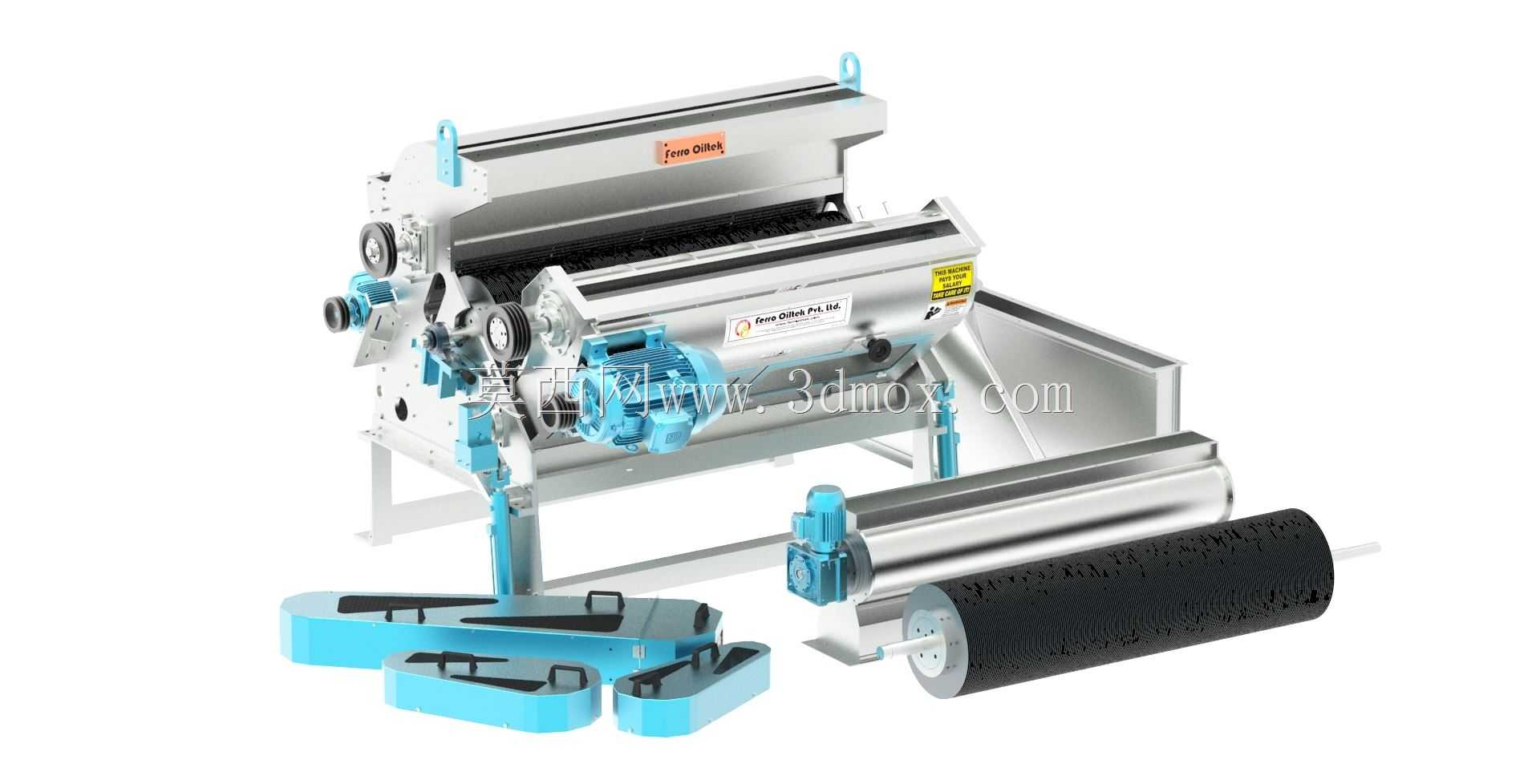

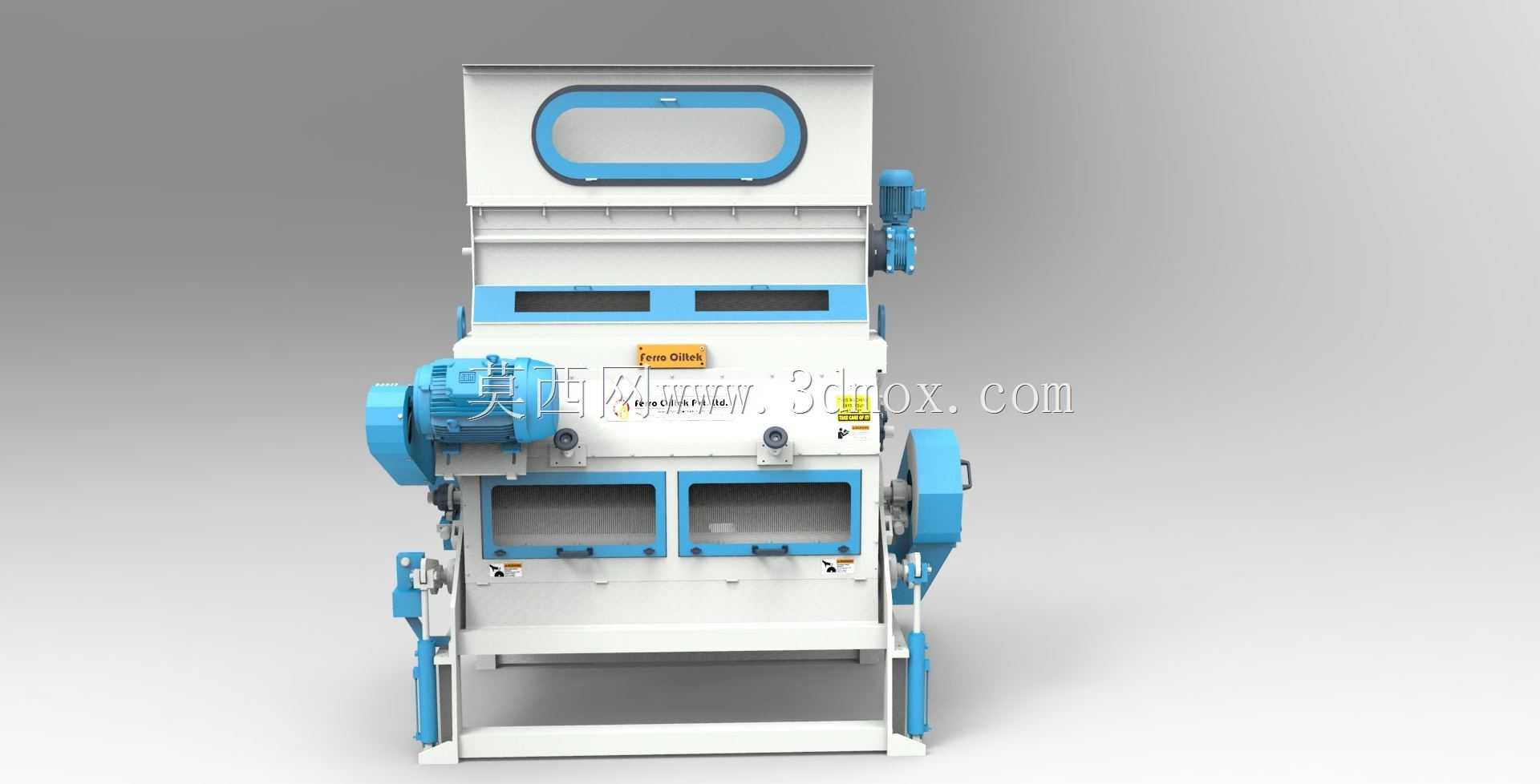

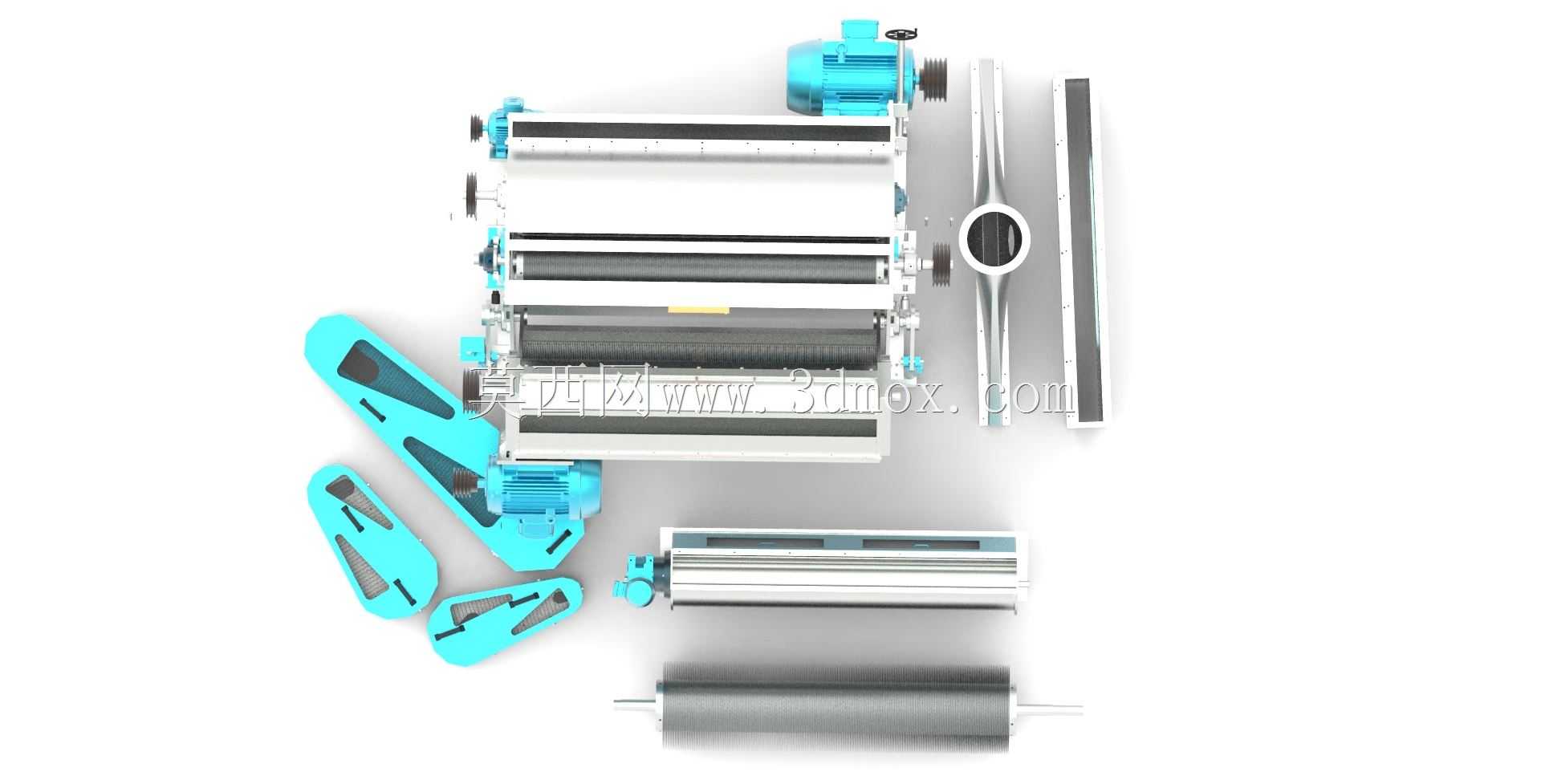

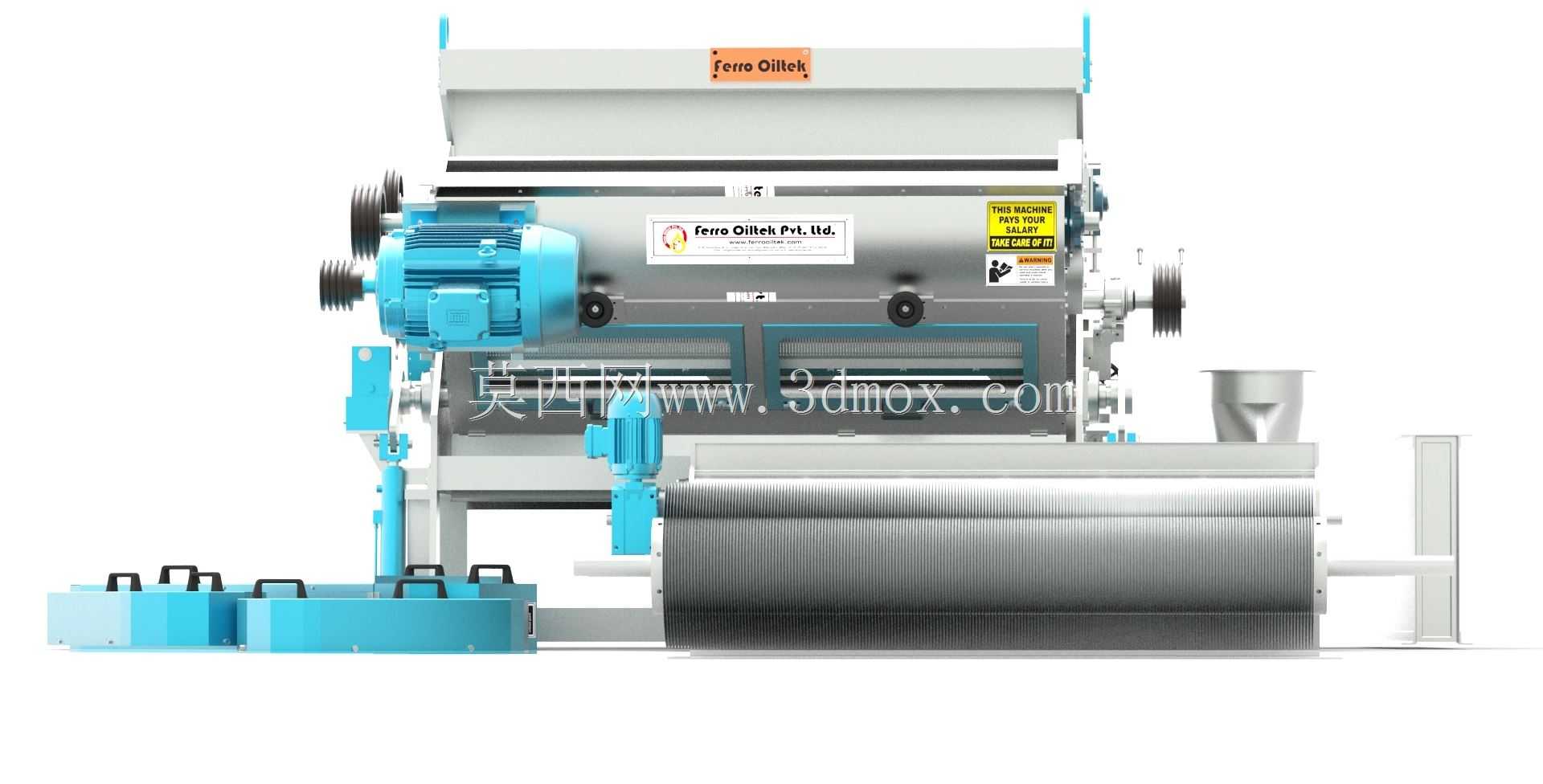

在油料预处理加工生产线中，棉籽脱皮环节的核心诉求是实现棉仁与棉壳的高效解离与分级，避免壳中含仁过高造成油料损耗，或是仁中带壳过多影响后续浸出、压榨工序的出油率与毛油品质，这款棉籽脱皮分离设备正是针对该工况设计的专用分选装置。从实际产线布局来看，该设备通常布置在棉籽剥壳机出料端后方，承接经初步破碎的棉籽混合料，通过内部风选与筛理组合结构完成壳仁分离，分离后的棉仁可直接输送至软化、轧胚工序，棉壳则可收集后作为生物质燃料或是提取棉酚的原料，适配日处理量50-150吨的中小型棉籽油加工车间，也可通过多机并联的方式匹配更大规模的油料生产线。设备整体采用立式分层结构设计，自上而下分为进料匀料区、风选分离区、筛理分级区、出料区四个功能段，顶部设置带观察窗的进料缓冲仓，观察窗采用快拆式密封结构，生产过程中可随时观察内部料流状态，出现堵料时无需整体拆解上盖即可快速疏通。进料口下方设置匀料挡板，可将下落的物料均匀分散成薄层料幕，避免物料成团进入风选区导致分选精度下降。风选区配置多组可调式风门与侧置驱动的风轮组件，可根据棉籽品种、含水率、剥壳破碎率的差异调节风道风速与风向，利用棉壳与棉仁的悬浮速度差实现第一次分选，比重较大的棉仁穿透风幕下落至下层筛理结构，比重较轻的棉壳则被气流带至侧方的壳料出口。下层筛理区采用双层往复式筛网结构，筛网孔径根据棉仁粒度范围配置，可将混入仁料中的少量碎壳、未剥净的整粒棉籽进一步筛除，整粒棉籽可通过回流管路送回剥壳机二次处理，避免整粒棉籽进入后续工序造成脱皮不净。设备两侧的驱动单元采用外置式安装设计，将振动驱动、风轮驱动的传动部件布置在机体外侧，既避免油料粉尘进入传动部件造成磨损，也方便日常运维时的轴承润滑、皮带张紧等操作，无需拆解设备主体即可完成常规维护。从安装边界来看，设备主体采用方钢焊接框架作为承重结构，底部预留四个地脚螺栓安装位，安装时需保证设备纵向垂直度偏差不超过千分之一，避免内部筛体、风道倾斜导致料流偏载影响分选效果；设备侧面需预留不小于800mm的检修空间，用于日常更换筛网、调节风门、检修驱动部件，顶部进料口与上方出料溜管采用软连接密封，底部三个出料口分别对应仁料、壳料、回流料，与下方输送设备连接时同样需做密封处理，避免车间内粉尘外溢。机体外壳多采用冷轧钢板折弯焊接成型，与物料接触的内壁做抛光处理，减少物料挂壁残留，设备外露的转动部件均设置安全防护罩，符合粮油加工车间的安全生产规范。
