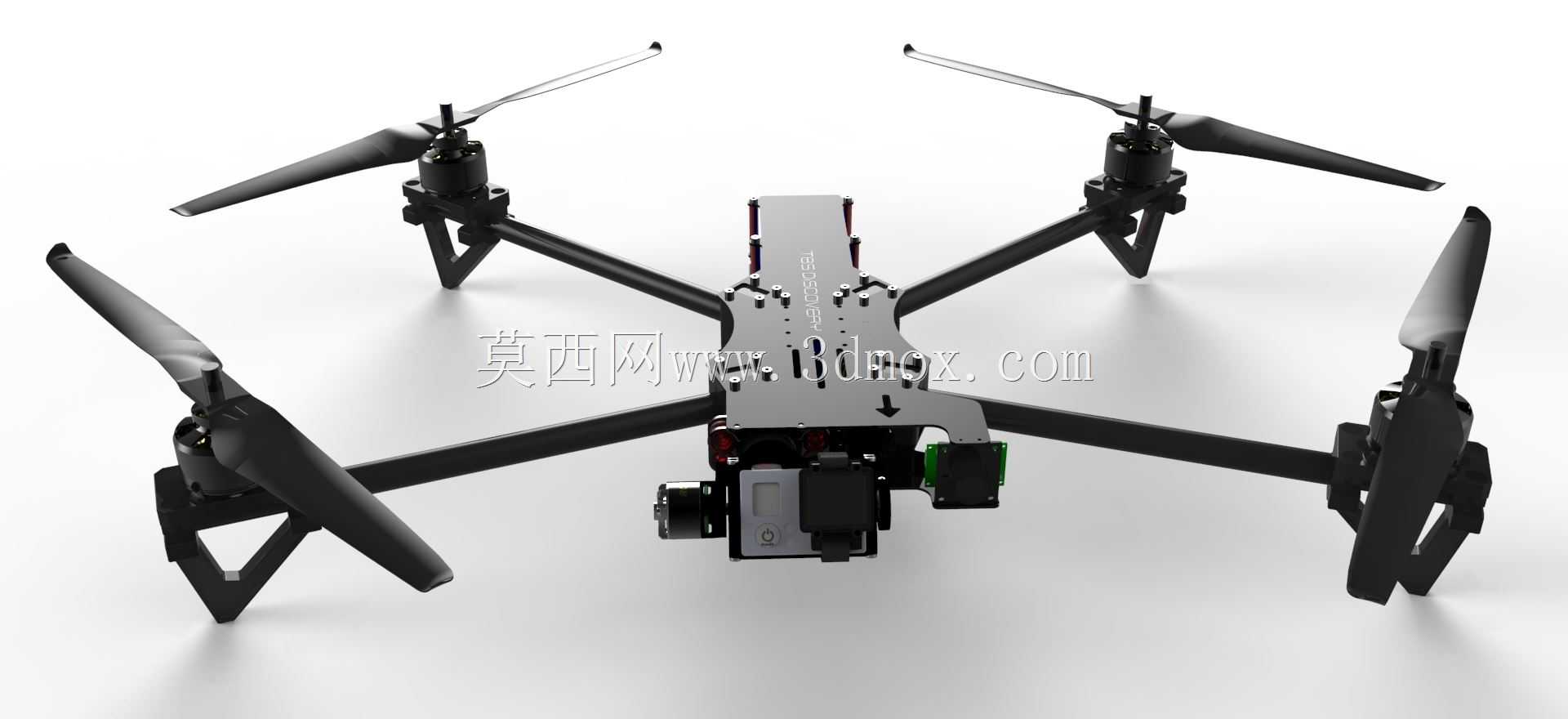

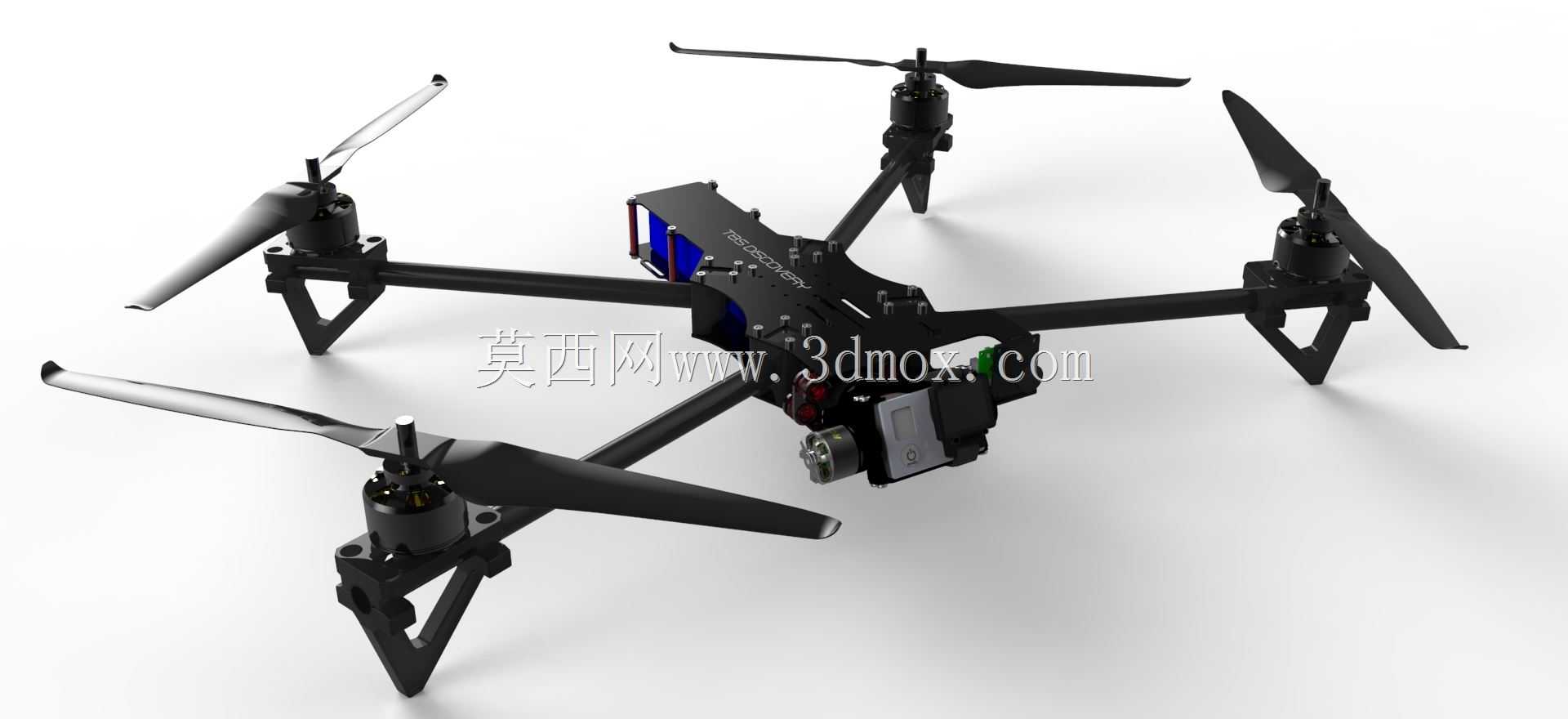

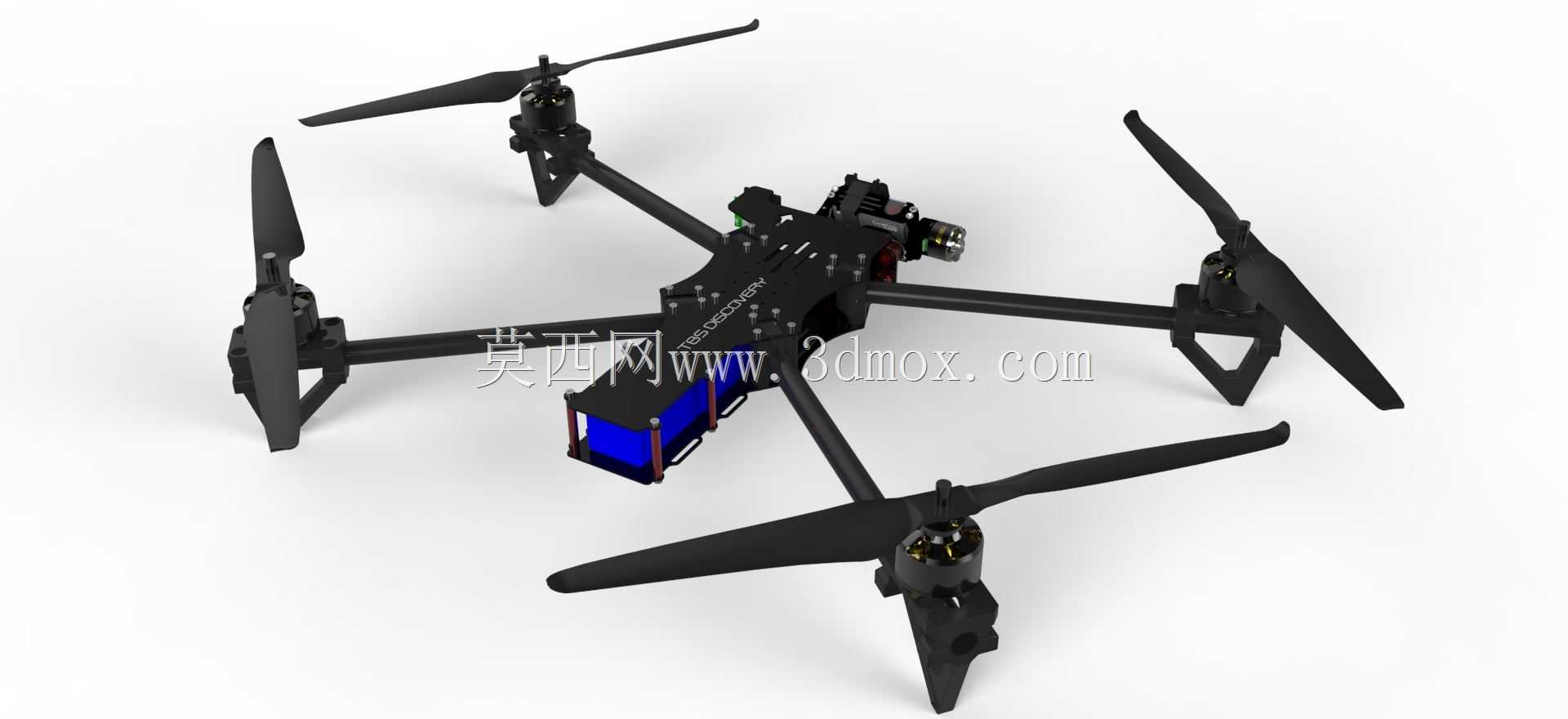

带天线移动臂扩展的四旋翼无人机结构

这套四旋翼飞行平台的结构设计，核心围绕户外航拍、穿越飞行场景下的载荷扩展需求展开，在原有成熟机架的基础上，专门做了天线移动臂的延伸结构设计，解决了常规机架图传天线安装位置受限、信号易被机身结构遮挡的实际问题。从实际使用场景来看，这类机架多用于户外长距离穿越飞行、低空航拍摄影作业，搭载运动相机与图传设备时，天线的安装位置直接决定了复杂环境下的图传信号稳定性，原有机架的天线安装位靠近机身中心，飞行时机臂、电池、搭载的摄像设备都会对信号传输造成遮挡，尤其是在楼宇间、山林等有信号遮挡的飞行场景中，很容易出现图传断连的问题，这套扩展结构将天线安装位延伸至机臂外侧的独立支架上，安装边界避开了机身所有金属结构与载荷设备的遮挡范围，保证天线全方向的信号收发无遮挡。

在功能特性上，机架采用四轴X型布局，机臂为碳纤维管材拼接结构，兼顾结构强度与整机重量控制，每个机臂末端的电机安装座采用三角支撑结构，相比单柱式安装座，能更好抵消螺旋桨高速旋转产生的振动，降低振动传递到机身搭载的摄像设备上，保证航拍画面的稳定性。机架中心的载荷安装位预留了通用安装孔位，可适配不同尺寸的运动相机、FPV摄像头，配套的螺旋桨为15英寸正反桨设计，cw与ccw转向配对安装，抵消单桨旋转产生的反扭矩，保证飞行姿态的稳定。

设计思路上，整套结构优先考虑飞行时的动平衡表现，天线扩展臂的安装位置做了对称配重设计，避免单侧加装扩展结构导致整机重心偏移，增加飞控的姿态修正负担，同时扩展臂采用快拆结构设计，不需要额外工具即可完成天线的安装与拆卸，方便日常收纳与运输。电机安装位适配常规无刷电机的安装孔距，不需要额外做转接件即可完成电机装配，机架底部预留了起落架的安装接口，飞行降落时可缓冲地面冲击，保护机身搭载的摄像设备与图传硬件不受损。从安装尺寸来看，机臂展开后整机对角线尺寸适配15英寸螺旋桨的旋转半径，不会出现桨叶打机身的问题，中心舱的内部空间可容纳飞控、电调、电池等核心硬件，布线槽沿机臂内部走线，避免线材外露在飞行中被气流吹动产生振动，同时也减少了线材对信号的干扰。
