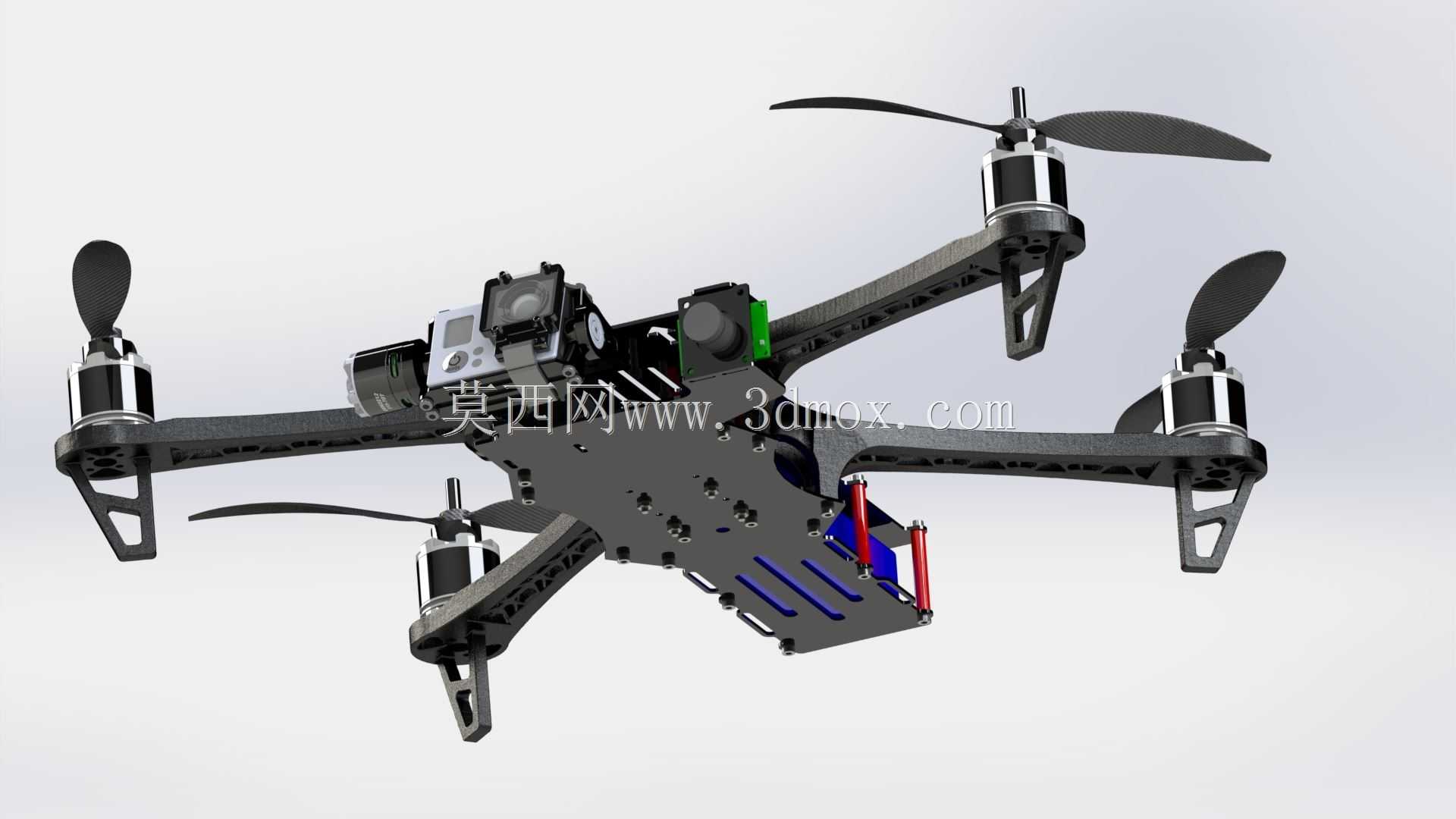

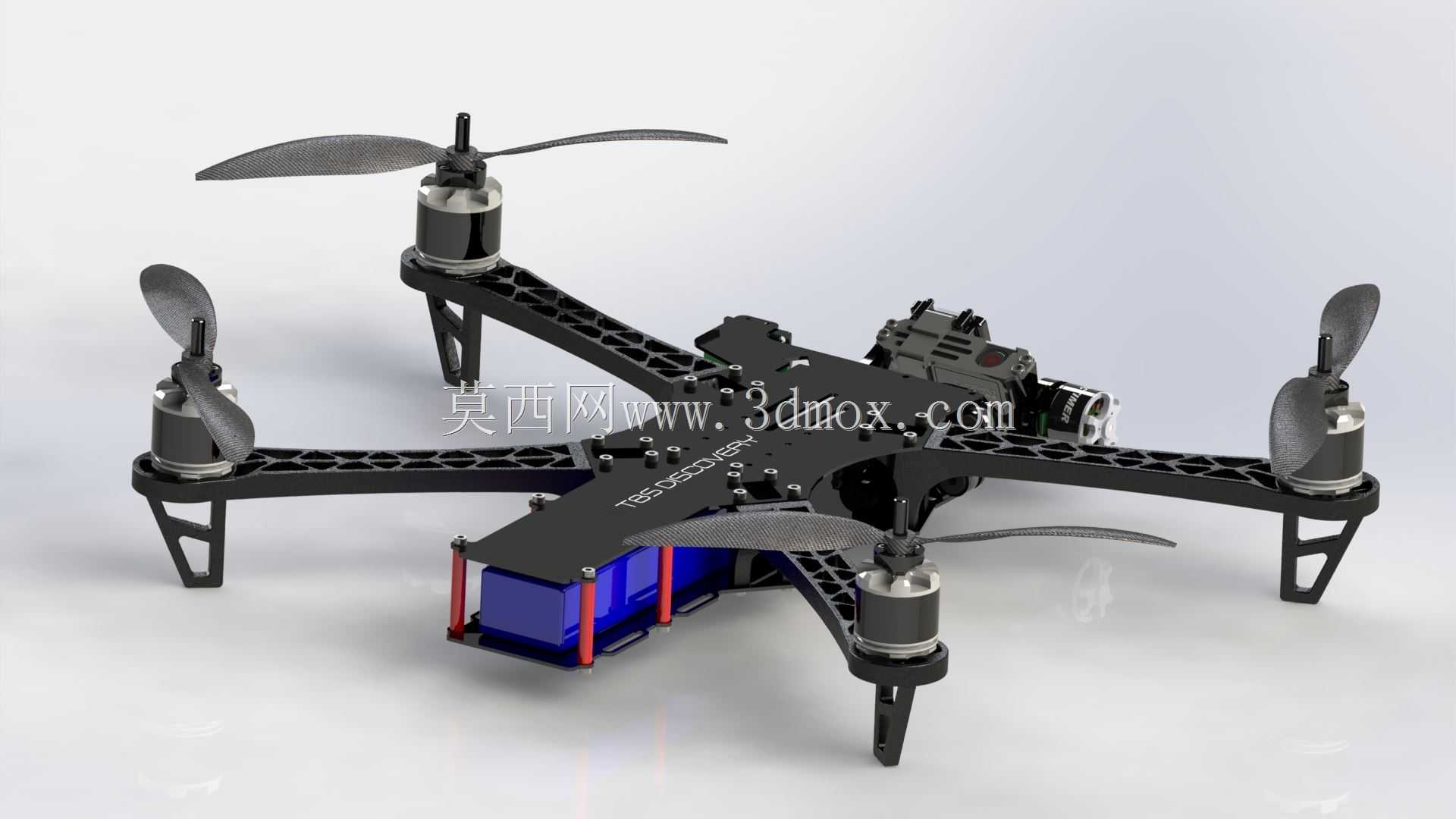

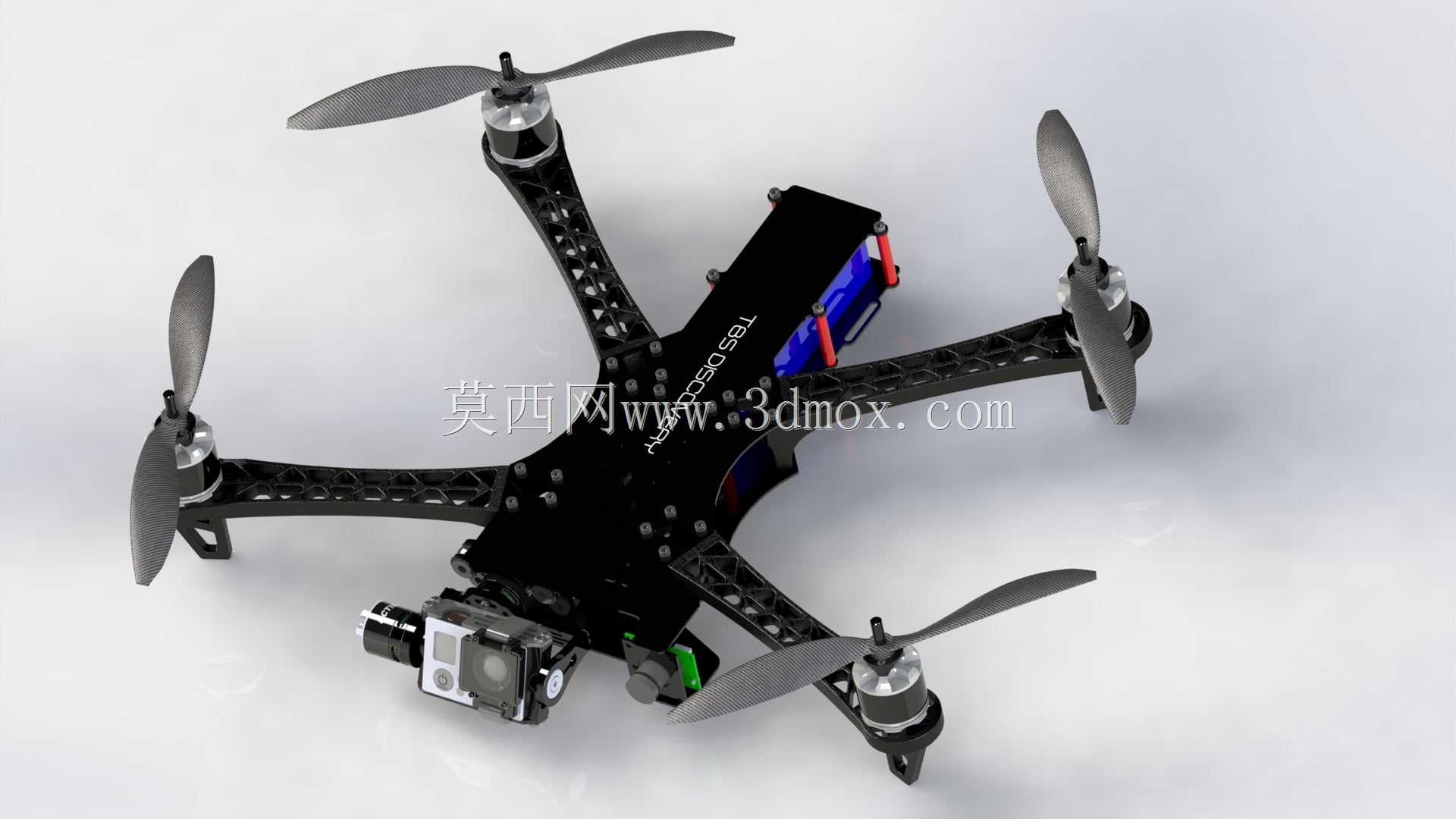

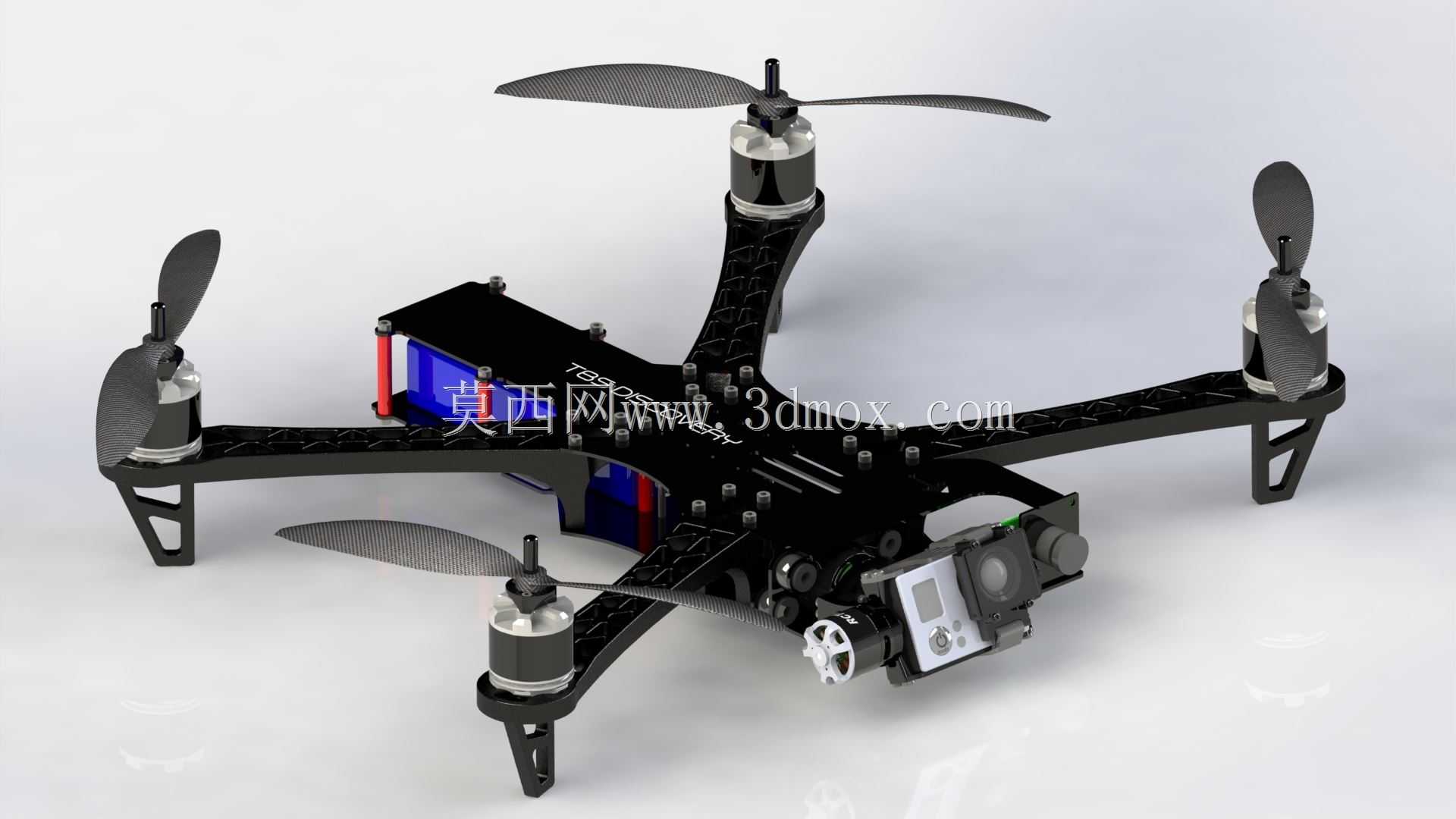

黑羊专业版四旋翼航拍飞行器结构设计

这款四旋翼飞行器机架采用X型布局设计，机臂采用一体化碳纤维板材铣削成型，兼顾结构强度与整机轻量化需求，四个机臂末端预留标准电机安装孔位，适配22/28系列外转子无刷电机，搭配9寸螺旋桨时可获得充足的单轴拉力冗余，预留的动力余量可承载额外的任务载荷，不会因负载增加导致飞行姿态控制裕度不足。机臂与中心板的连接位置采用沉头螺丝锁紧结构，装配后无突出螺帽，可降低飞行过程中的气动阻力，同时中心板上下层预留了足够的走线空间，飞控、电调、电源模块的布线可完全收纳在两层板之间，避免线材外露干扰桨叶气流，也能减少飞行过程中线材晃动带来的气动干扰。中心板前端预留了通用运动相机安装位，可直接挂载适配的高清摄像设备，安装位设置了减震缓冲结构，可过滤电机高频振动传递到摄像设备的抖动，保证航拍画面的清晰度，安装位的调节范围可支持镜头俯仰角度的小幅度调整，满足不同航拍视角的拍摄需求。机架尾部预留了电池安装舱，可适配常规规格的锂聚合物电池，电池舱位置靠近整机重心点，更换不同容量电池时不会造成整机重心的大幅偏移，减少飞控的姿态补偿压力。从实际应用场景来看，这类机架多用于小型航拍作业、低空环境巡查、户外航拍摄影等场景，整机的安装边界控制紧凑，收纳时可将螺旋桨快速拆卸，机臂无需拆解即可放入常规便携背包，适合外场作业携带。机架的起落架采用一体化延伸设计，直接从机臂末端向下弯折成型，无需额外加装起落架配件，降落时可提供足够的离地间隙，避免挂载的摄像设备触地磕碰，同时起落架的镂空结构可降低自身重量，减少不必要的负载消耗。动力线路的走线槽在中心板边缘做了圆角处理，可避免飞行震动过程中线材外皮被板材锐边磨损，造成短路故障，电调安装位紧贴机臂根部，可借助飞行时的桨叶气流进行被动散热，长时间大油门飞行时也能维持电调的工作温度在合理区间。整机的重心设计落在四个旋翼的几何中心位置，飞控安装位在中心板正中心，安装后无需额外做大量的重心配平，可缩短装机后的调试周期，对于结构设计从业者来说，这款机架的细节处理充分考虑了外场实际使用的各类痛点，从装配便捷性、维护难度、载荷适配性多个维度做了平衡，没有冗余的结构设计，每一处结构都对应实际使用中的功能需求。
