便携支架式无人机气动发射装置结构设计

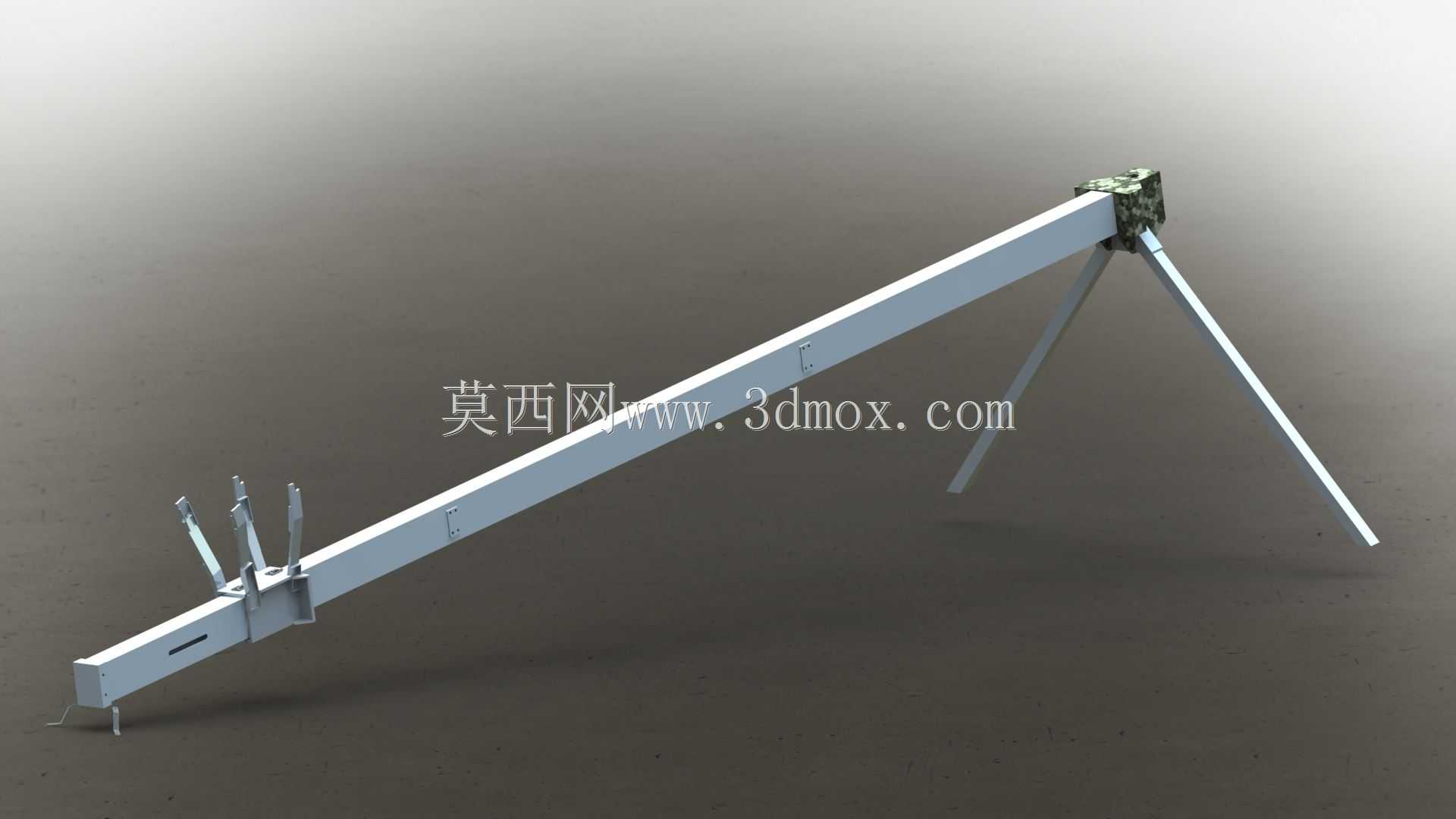

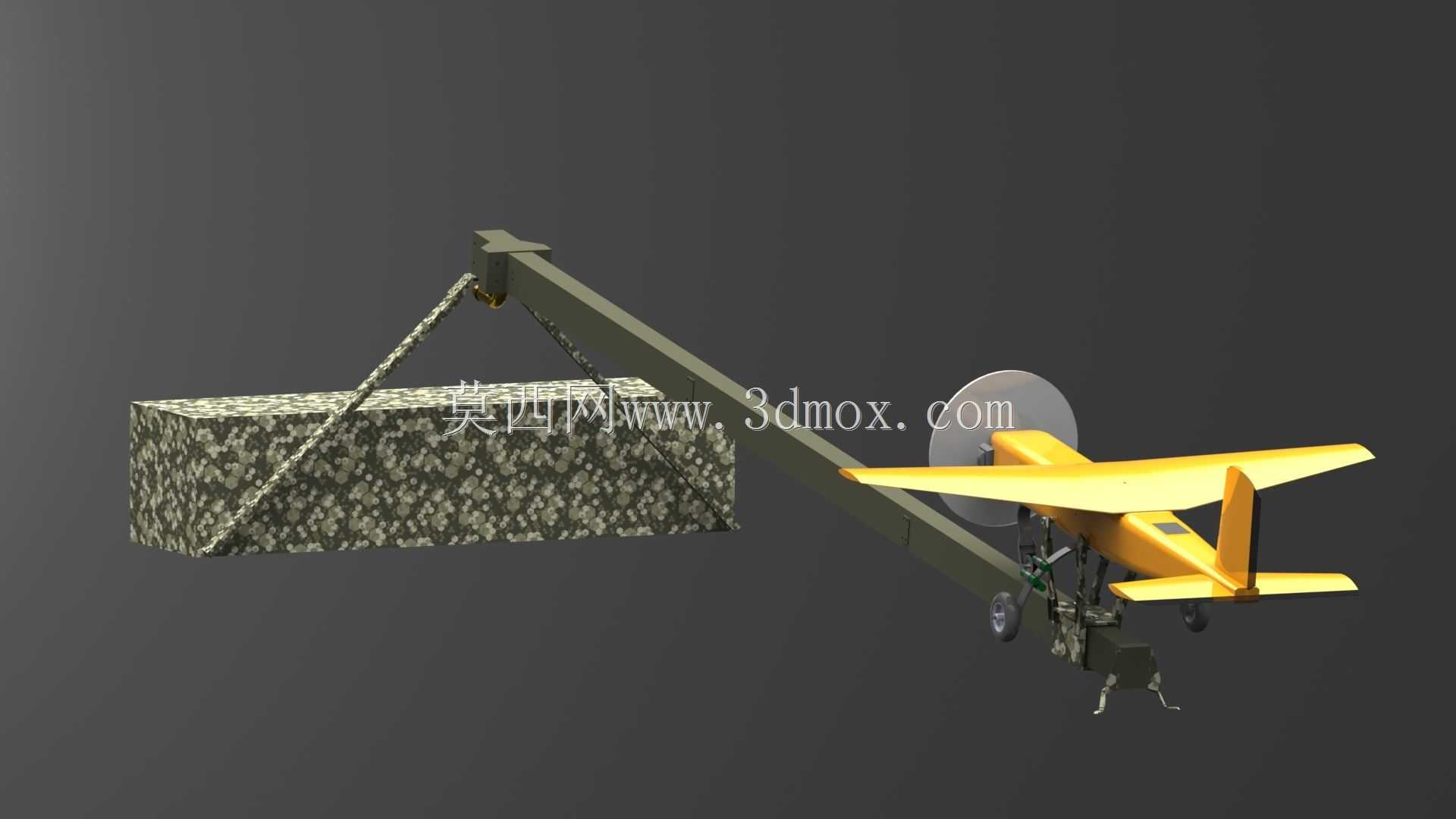

这款气动发射装置主要面向小型固定翼无人机的外场起飞作业场景，适配无滑跑条件的山地、舰载、野外应急作业环境，无需依赖平整跑道即可完成无人机的快速起飞部署，整套结构采用分体式快装设计，主体承载梁采用矩形截面铝合金型材加工，在保证纵向抗弯刚度的前提下尽可能压缩整体自重，单人即可完成短途转运与架设作业。装置尾部设置的三脚支撑结构可通过支腿的伸缩调节适配不同坡度的架设地面，支腿末端带有尖刺状防滑结构，在松软土质、硬质铺装地面都能获得足够的支撑摩擦力，架设时无需额外打桩固定，展开到锁紧状态的操作流程不超过三分钟，能够满足应急场景下的快速响应需求。承载梁前端设置的三爪式限位锁紧机构，可在充气储能阶段牢牢固定无人机机腹位置的挂点，待气动腔压力达到预设阈值后，锁紧机构会瞬间释放，配合梁体内部的气动推杆为无人机提供初始起飞加速度，整个加速行程沿梁体纵向布置，加速度曲线经过反复调校，不会对无人机的机身结构、机载电子元件产生过载冲击。设计阶段充分考虑了不同起飞重量无人机的适配需求，气动腔的压力调节范围覆盖0.2MPa到0.6MPa，可根据无人机的起飞重量、现场风速条件灵活调整输出推力，避免推力不足导致起飞坠机，或是推力过大造成结构损伤。梁体侧面预留的通用安装槽位，可根据使用需求加装定位标尺、风速传感器、快速充气接口等拓展配件，不需要对主体结构做二次打孔加工。整套装置的收纳状态下支腿可完全折叠贴合在承载梁侧面，收纳后整体外形为规整长条状，可直接放入通用装备储运箱，适配常规越野车的后备箱装载空间，也可通过单兵背负完成长距离转运。结构设计上所有活动连接部位都采用了防尘密封处理，能够适应野外多沙尘、高湿度的作业环境，日常维护仅需定期对铰接部位涂抹润滑脂即可，不需要复杂的拆解保养流程。发射作业时操作人员可在距离装置三米外的位置通过遥控触发释放机构，避免起飞阶段的气流、无人机尾翼对操作人员造成意外伤害，触发逻辑设置了双重保险，只有当支撑腿锁紧到位、气动压力达到设定区间时，触发回路才会接通，从结构层面杜绝误触发的安全隐患。
