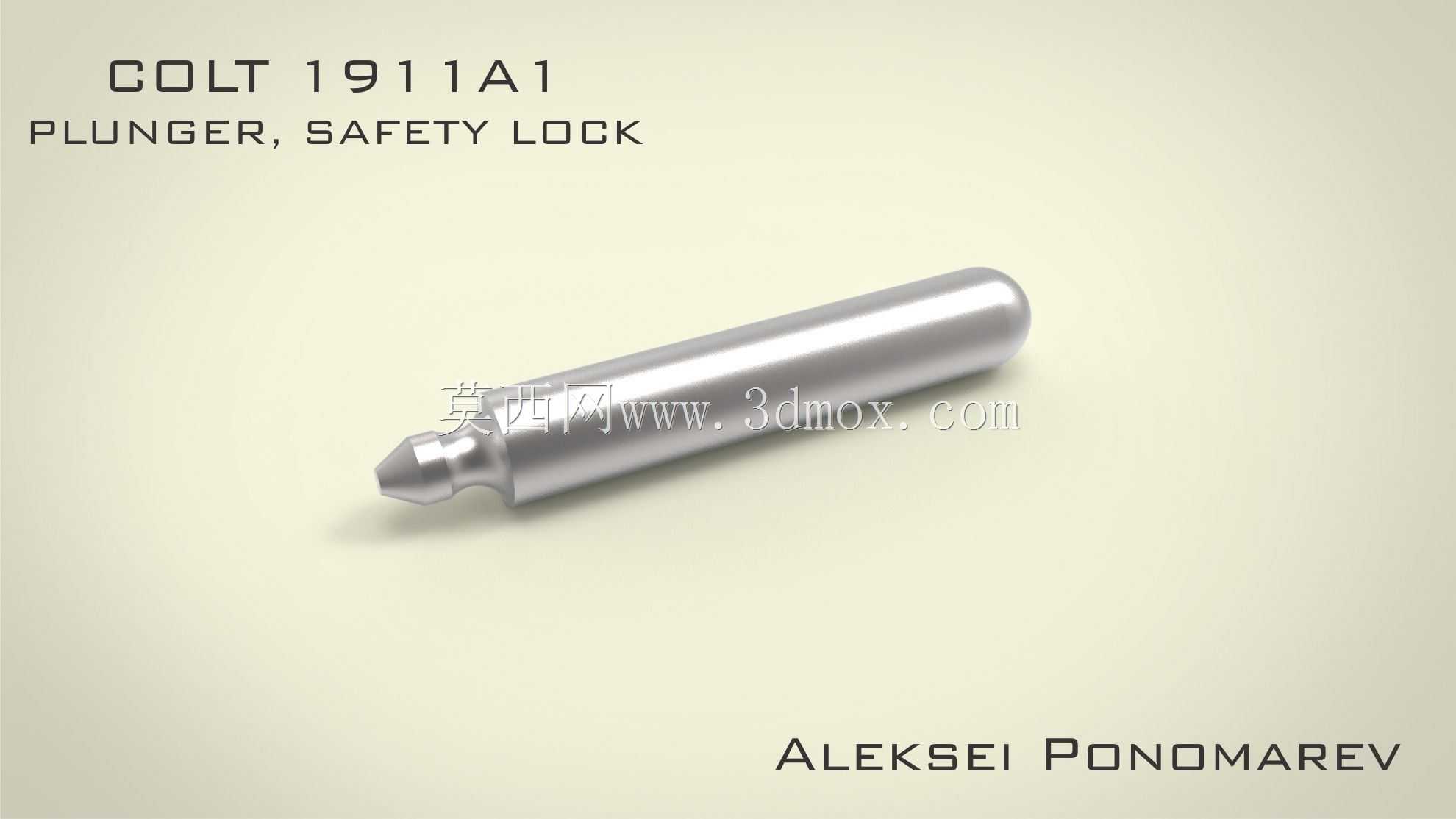

柯尔特1911A1手枪安全锁柱塞结构

这款安全锁柱塞是柯尔特1911A1手枪上的核心锁紧功能零件，在轻武器的击发保险机构中承担着关键的锁止定位作用，日常使用中，它直接参与手动保险的行程切换，当射手拨动保险杆时，柱塞会在配套的弹簧推力作用下完成轴向位移，卡入对应位置的限位槽内，以此阻挡阻铁或者套筒的非预期动作，避免枪械出现意外击发的风险，是保障枪械使用安全的核心小尺寸结构件。从结构设计逻辑来看，该柱塞采用了阶梯式轴类结构，一端为圆弧过渡的圆头导向端，在装配时可以顺畅插入对应的安装孔内，避免尖锐边缘刮蹭孔壁造成装配卡滞，靠近端头位置设计有环形卡槽，用于和保险拨杆的凸台配合，将拨杆的摆动动作转化为柱塞的直线往复运动，柱身主体为等直径光轴段，和枪身框架上的安装孔形成小间隙滑动配合，保证动作过程中无卡滞、无旷量，另一端为平面尾端，直接和复位弹簧端面贴合，承接弹簧的预紧推力，整个零件的外轮廓没有复杂的曲面特征，所有过渡位置均采用小圆角处理，既可以减少应力集中，也能降低加工过程中的刀具损耗。在实际安装场景中，该柱塞的安装孔位于枪身握把上方的框架侧部，属于嵌入式安装结构，装配后柱塞的外端面不会突出枪身框架表面，避免影响枪械的整体握持手感，也不会在携行过程中被衣物或者装具意外剐蹭改变保险状态。设计过程中需要严格控制柱塞的轴向尺寸公差，柱身的直径公差需要控制在合理的滑动配合区间，直径过大则会导致滑动阻力过大，保险切换手感生涩甚至无法到位，直径过小则会出现径向旷量，长期使用后容易因为磨损导致保险定位失效，端头的卡槽位置尺寸需要和保险拨杆的转动行程精准匹配，保证保险在“锁止”和“解锁”两个位置时，柱塞的位移量刚好能完成对应的锁止和脱开动作，不会出现行程不足导致的保险失效或者行程过量导致的零件干涉。从功能特性上看，该柱塞在工作过程中需要承受频繁的往复冲击载荷，每次切换保险时都会和对应的限位面发生刚性接触，同时长期处于弹簧的预紧推力作用下，因此零件本身需要具备足够的表面硬度和耐磨性能，加工过程中通常会采用表面硬化处理，保证长期往复使用后不会因为磨损出现尺寸超差，同时柱身的表面粗糙度需要控制在较低水平，降低滑动过程中的摩擦阻力，让保险切换的手感保持一致。在轻武器的零部件设计体系中，这类小尺寸锁止柱塞看似结构简单，却直接关系到整个机构的动作可靠性和使用安全性，设计时不仅要满足功能实现的基本要求，还要充分考虑加工工艺性、装配便利性以及长期使用的磨损冗余，在有限的安装空间内完成所有功能结构的布局，同时兼顾零件的强度和动作灵活性，这类轴类锁止零件的设计思路，也可以迁移到其他需要小行程直线锁止的机械结构中，比如小型设备的安全限位机构、手动锁紧装置等场景，核心的设计逻辑都是通过合理的公差配合、结构形状设计，在小尺寸空间内实现稳定可靠的锁止定位功能。
