柯尔特1911A1手枪空仓挂机柱塞结构

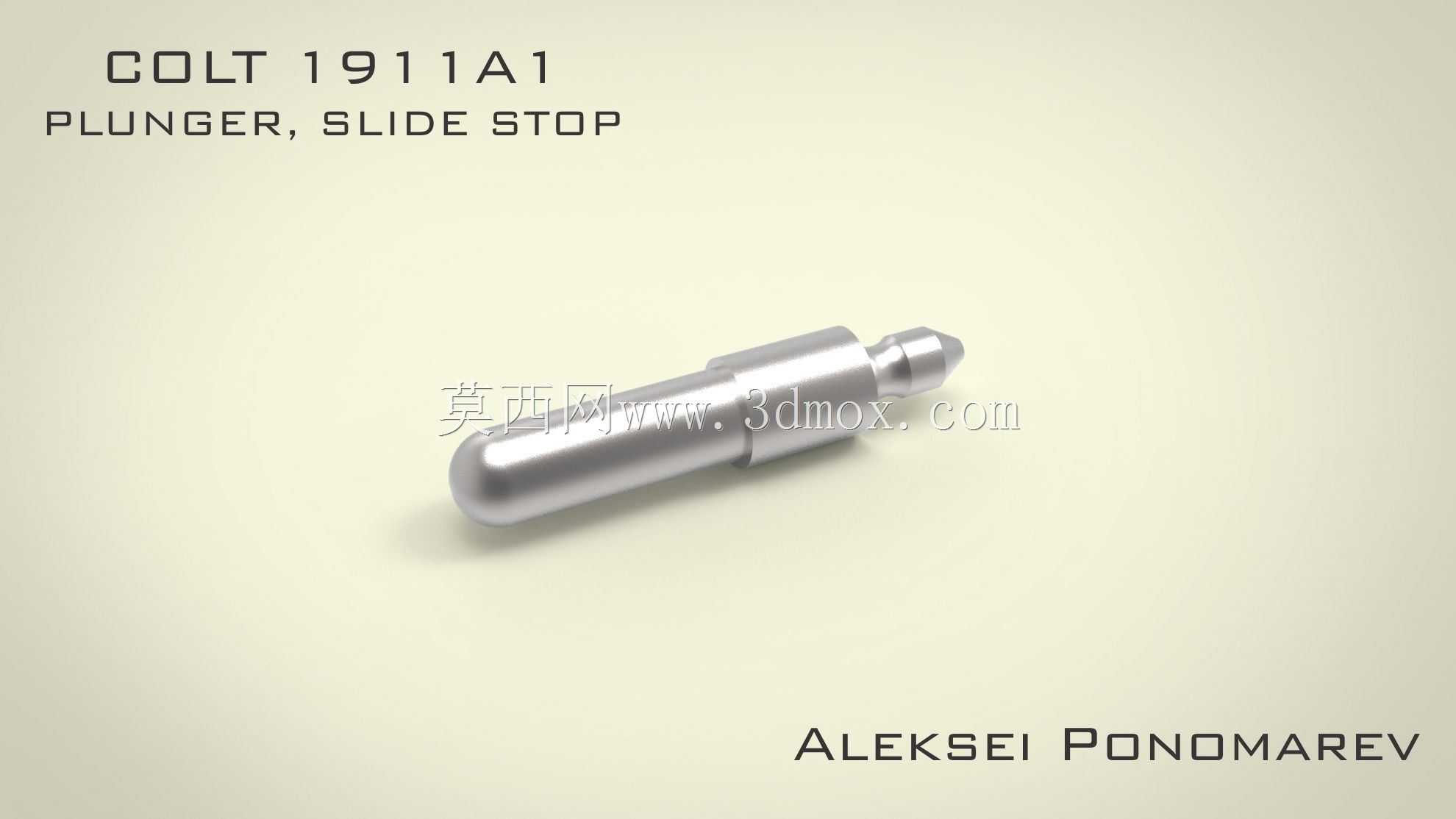

该零件作为经典手枪的核心功能构件，主要承担空仓挂机机构的顶推定位作用，在枪械完成最后一发弹药击发后，托弹板抬升触发该柱塞向外伸出，顶起空仓挂机杆将套筒锁定在后方位置，提示射手弹药耗尽，同时在换弹后按压空仓挂机杆时，该柱塞在弹簧作用下复位，解除套筒锁定状态完成上膛动作。从结构设计来看，零件整体采用阶梯轴式构型，一端为圆弧封闭的圆柱导向段，与握把座内的柱塞安装孔做间隙配合，保证往复运动过程中无卡滞，导向段表面粗糙度需控制在Ra0.8以内，降低长期往复运动的磨损量；中间段为限位轴肩，用于约束柱塞的伸出极限位置，避免柱塞在弹簧力作用下脱出安装孔；另一端为锥头结构，与空仓挂机杆的触发斜面配合，将柱塞的轴向直线运动转化为空仓挂机杆的摆动动作，锥角设计经过反复校核，既保证触发时的受力顺畅，不会出现楔紧卡死的问题，又能避免误触发导致的空仓挂机提前动作。在安装边界上，该零件的安装孔位于手枪握把座的右侧内壁，与弹匣仓侧壁相邻，安装时需配套装入柱塞簧，柱塞的总行程需控制在2.5mm以内，伸出时突出握把座表面的高度不超过1.2mm，既保证能够可靠顶起空仓挂机杆，又不会突出过多影响枪械的握持手感与外观平整度。在实际枪械的维护场景中，该零件属于易拆洗的小构件，日常保养时可直接从握把座侧方的孔位捅出，清理表面的火药残渣与油污后重新涂油装回，设计时的轴肩尺寸与安装孔的孔径公差需严格匹配，避免清洁后重装出现装反或者装不到位的问题。从材料选型角度，该零件一般采用不锈钢或者表面渗碳处理的合金钢制作，表面硬度达到HRC45-50，能够承受长期往复运动的磨损以及击发过程中的振动冲击，不会因为长期使用出现变形、断裂的问题，保证机构动作的可靠性。在建模过程中，各段轴的同轴度公差需控制在0.02mm以内，锥头部分的斜面与轴线的夹角误差不超过0.5度，确保装配后与空仓挂机杆的配合面贴合顺畅，不会出现动作卡滞或者触发不到位的问题，导向段的圆柱度误差需控制在0.01mm以内，保证在安装孔内滑动时无偏斜，避免长期单侧磨损导致的机构失效。
