工业级大功率交流转直流电源装置

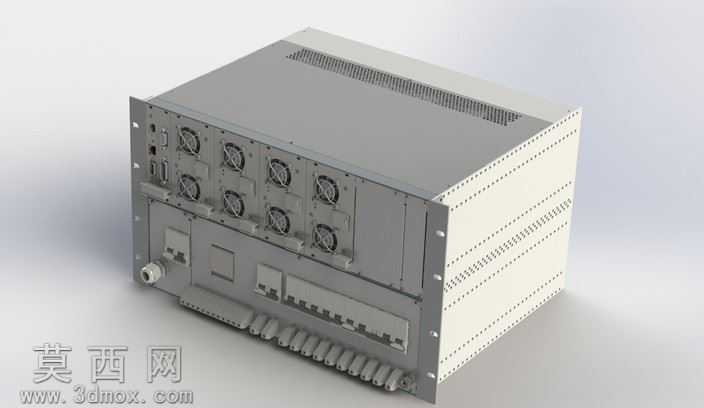

本作品为工业用大功率交直流转换电源三维模型，建模阶段以实际工业电源柜体的真实尺寸为基准，在三维软件中先完成整体框架的搭建，精准还原柜体的长方体主体结构，对前面板的安装法兰做了细节建模，法兰上的固定孔位按照实际安装标准排布，孔位间距、孔径尺寸均符合工业安装规范。前面板区域的建模细致区分了不同功能模块，上部的散热风扇安装位逐一还原，每个风扇位的格栅、固定卡扣都做了实体建模，风扇排列按照实际散热风道设计排布，保证模型还原真实设备的散热布局；中部的操作区域还原了开关手柄、状态指示灯安装槽、接线端子排的结构，端子排的接线位、标识槽都做了精细化处理，下部的通风格栅采用阵列特征完成建模，格栅的开孔密度、倾斜角度完全匹配真实设备的通风散热需求。材质渲染阶段，柜体主体采用冷轧钢板喷塑的哑光灰材质，还原工业柜体的金属质感与表面磨砂效果，前面板法兰做了镀锌金属的亮面材质处理，与主体柜体形成材质区分，散热风扇采用黑色工程塑料材质，端子排采用阻燃尼龙材质，接线部位做了铜质金属的材质表现，不同功能部件的材质区分清晰，渲染后整体质感贴近真实工业设备。结构设计上，模型还原了设备的分层布局，上部为功率变换模块安装区，中部为控制与接线区，下部为进线与散热区，柜体侧面的散热孔采用线性阵列完成，孔位的排布兼顾散热效率与柜体结构强度，侧面的安装挂耳结构也做了完整建模，可直观呈现设备的安装固定方式。设计思路围绕设备的功能属性展开，作为将220V交流电转换为43-72V直流电、最大输出功率可达5x800W的工业供电设备，建模时优先保证功能结构的准确性，所有外部接口、操作部件、散热结构的位置与尺寸都参考真实工业电源的设计标准，模型整体结构完整，可用于工业供电方案展示、设备布局模拟、教学演示等场景，通过三维建模完整呈现了大功率工业电源的外观形态与结构布局，细节处理到位，各部件的装配关系清晰，能够直观展现该类电源设备的工业设计特征。
