高转速工况离心式离合传动结构

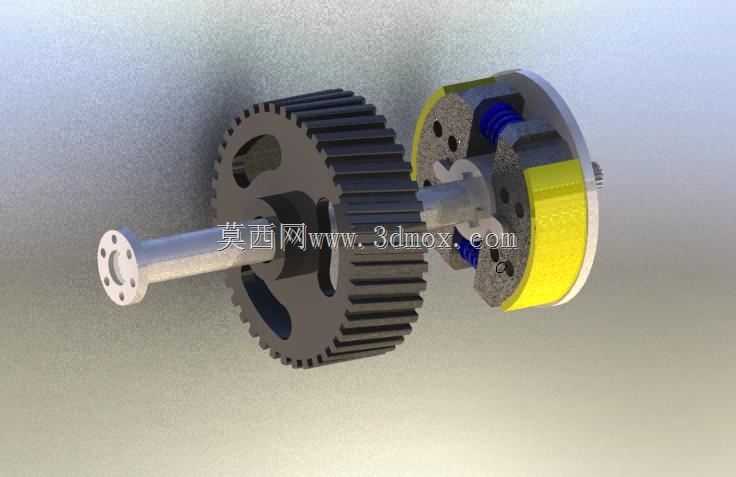

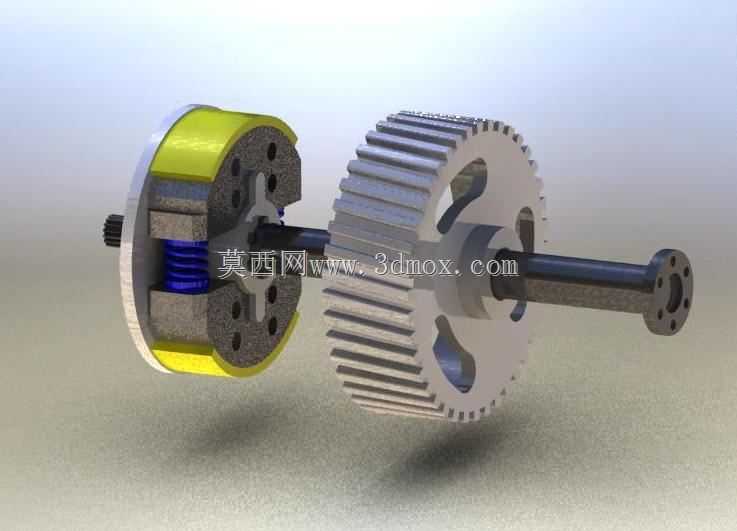

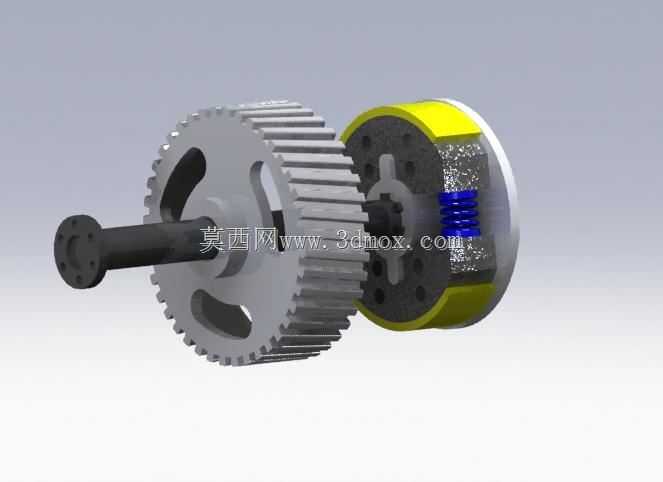

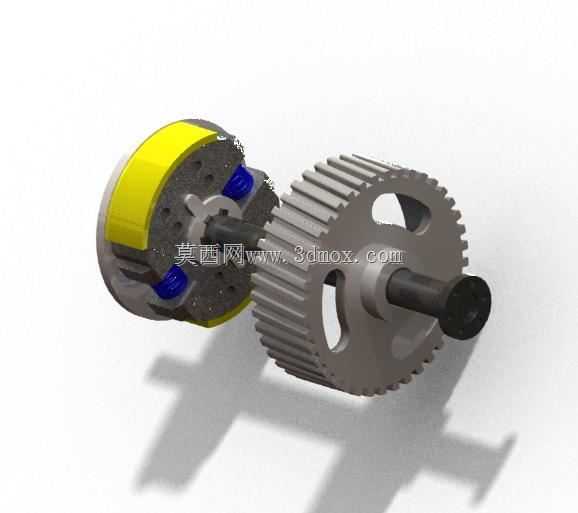

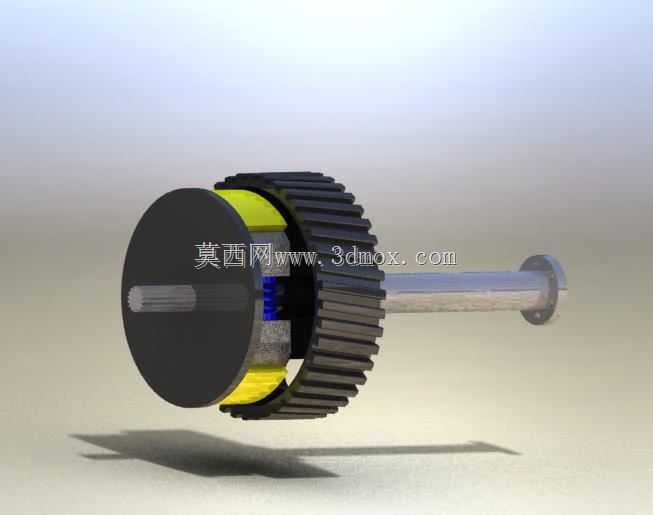

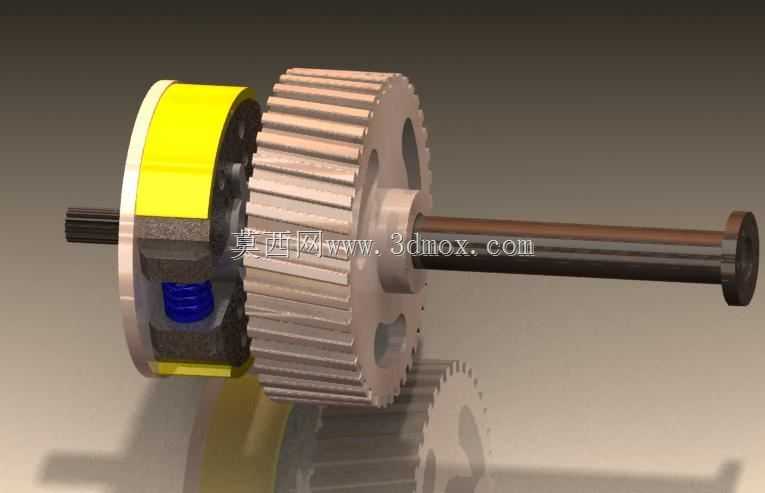

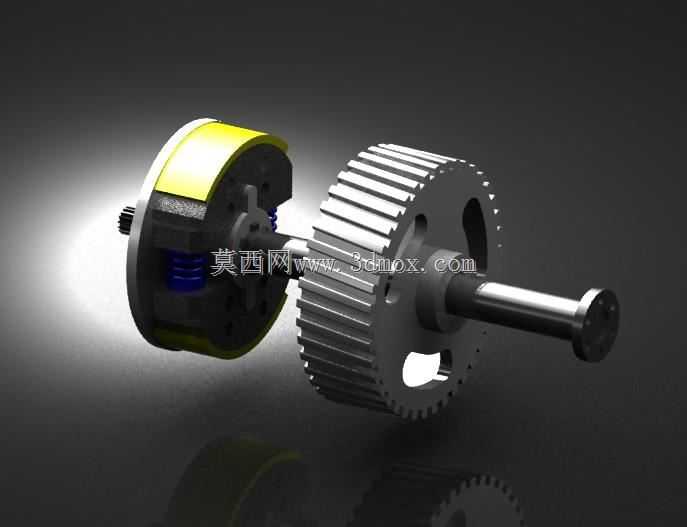

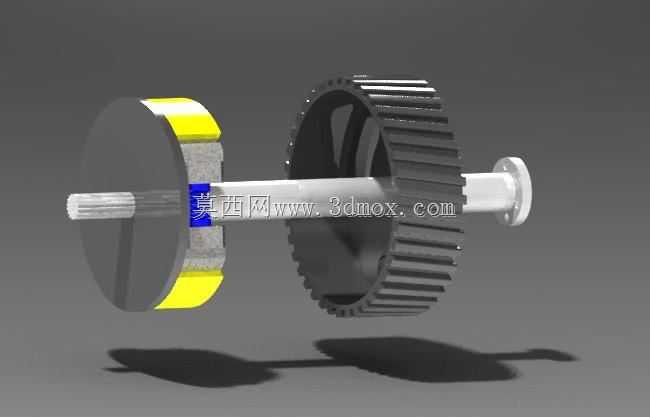

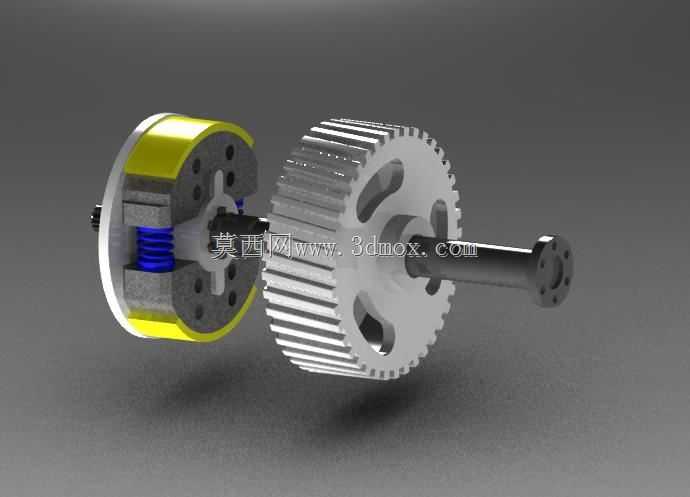

这类离心离合结构常被布置在小型通用动力设备的传动链中，适配园林机械、小型摩托、便携发电机组这类需要高转速下自动接合动力的场景，不需要额外的操纵机构就能完成动力的通断控制，能有效降低低转速工况下的动力负载，避免启动阶段动力输出端带载造成的启动阻力过大问题。从结构设计逻辑来看，整个组件以贯穿的传动轴作为安装基准，一侧集成了离心甩块组合结构，外侧配套带摩擦内壁的从动鼓轮，鼓轮外侧做了减重环形槽设计，边缘的黄色包覆层既可以做装配定位标识，也能在高速运转时降低风阻带来的紊流影响；另一侧直接集成传动齿轮，齿轮采用直齿结构设计，齿形参数适配常规模数的传动啮合要求，轮毂位置做了镂空减重处理，在保证结构强度的前提下尽可能降低转动惯量，提升转速响应速度。设计过程中需要重点匹配甩块的质量参数与弹簧刚度，确保接合转速控制在合理区间，当输入轴转速达到设定阈值时，甩块在离心力作用下克服弹簧预紧力向外张开，与从动鼓的内壁紧密贴合，依靠摩擦力将转矩传递到外侧的齿轮端，再通过齿轮啮合将动力传递到下游执行机构；当转速低于阈值时，弹簧拉动甩块回位，动力传递自动切断，不需要额外的离合操纵装置。安装边界上，传动轴两端分别做了光轴定位段与法兰连接结构，光轴段适配常规深沟球轴承的安装尺寸，法兰端预留了均匀分布的连接孔，可直接与动力输出端的飞轮或者联轴器对接；从动鼓与齿轮组件的同轴度公差需要控制在0.02mm以内，避免高速运转时出现偏磨、振动过大的问题，摩擦副的接触面积需要保证在85%以上，才能在额定转矩下不出现打滑烧蚀的问题。实际应用中，这类结构不需要额外的离合控制回路，结构可靠性高，维护成本低，非常适合无人值守的小型动力设备使用，建模过程中对甩块的行程、弹簧的安装空间都做了精准的干涉校验，所有配合面的尺寸公差都按照通用机械传动的标准要求设定，可直接用于同类产品的结构参考或者改进设计。
