双轮连杆传动简易机械结构

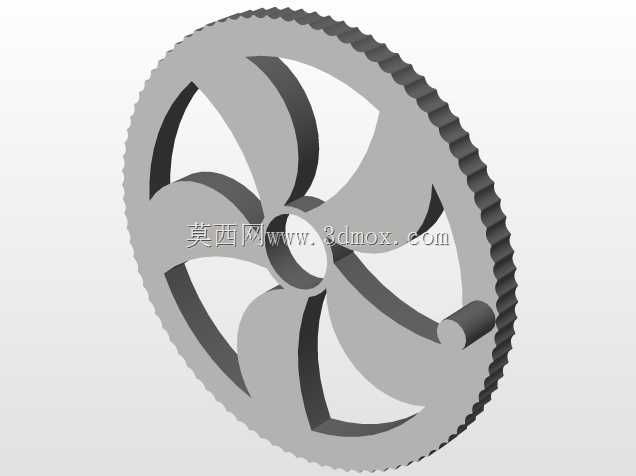

这套双轮连杆传动结构，常被应用在小型往复运动设备、教学演示教具以及轻载输送装置的动力传递环节，核心作用是将单轴的旋转运动，通过连杆的铰接传动，转化为双轮的同步联动，或是输出端的往复摆转动作，在低负载、对传动精度要求适中的民用小型机械、教学实验台架上十分常见。从结构设计逻辑来看，这套机构优先考虑了运动传递的顺畅性，两个带辐条的轮盘作为传动的回转支撑件，轮缘预留了齿槽结构，既可以单独作为带轮使用，也能配合齿形带实现额外的动力输入输出，轮盘中心的铰接孔与连杆两端的轴头采用间隙配合设计，预留了合理的装配公差，避免运动过程中出现卡滞。长条形连杆作为核心传力部件，截面采用矩形结构设计，在保证纵向抗弯强度的同时，尽可能降低了自身重量，减少运动过程中的惯性冲击，连杆两端的铰接点与轮盘的偏心位置连接，转动过程中可以将主动轮的扭矩平稳传递到从动轮侧，不需要额外加装张紧结构就能实现稳定的动力传输。在安装边界上，这套机构的整体布局沿连杆轴向延伸，两个轮盘的中心距由连杆长度固定，安装时只需要保证两个轮盘的回转平面处于同一平面，避免连杆受到侧向扭力即可，轮盘的中心轴孔可以适配不同直径的支撑轴，不需要对主体结构做额外修改就能适配不同的安装机架。实际应用中，这套结构可以直接作为基础传动单元，加装在小型分拣装置的摆臂驱动端，或是科普展品的运动演示模块上，零件数量少，加工难度低，所有回转部件都可以采用常规的机加工工艺制作，不需要特殊的定制刀具，后期维护只需要定期在铰接点添加润滑脂，就能保证长期运行的稳定性。设计过程中特意简化了冗余的定位结构，轮盘的辐条开孔既减轻了零件自重，也方便安装时的对位调整，连杆的侧面预留了安装平面，可以根据实际使用需求加装行程触发块、感应片等附属配件，拓展不同的使用功能，不需要对主体结构做二次加工。
