笼式散热通风扇壳体结构设计方案

这款笼式风扇的壳体结构，最初是针对小型工控设备内置散热场景做的适配设计，日常会嵌入到紧凑型PLC控制箱、小型桌面型工业检测设备的侧部安装位，用来给箱体内的发热功率器件做定向风冷导流，避免局部积热导致元器件工作阈值超限。从实际使用的工况来看，这类风扇安装位往往预留空间非常局促，周边会挨着走线槽、接线端子排，所以设计初期就把安装边界做了严格约束，壳体整体外轮廓做了圆弧收边处理，没有突出的尖锐结构，不会刮伤安装过程中的线缆绝缘层，侧边预留的卡扣位可以直接卡在设备箱体预设的1.2mm厚冷轧板开孔上，不需要额外打固定螺丝，装配效率比传统螺丝固定的风扇架提升近四成。

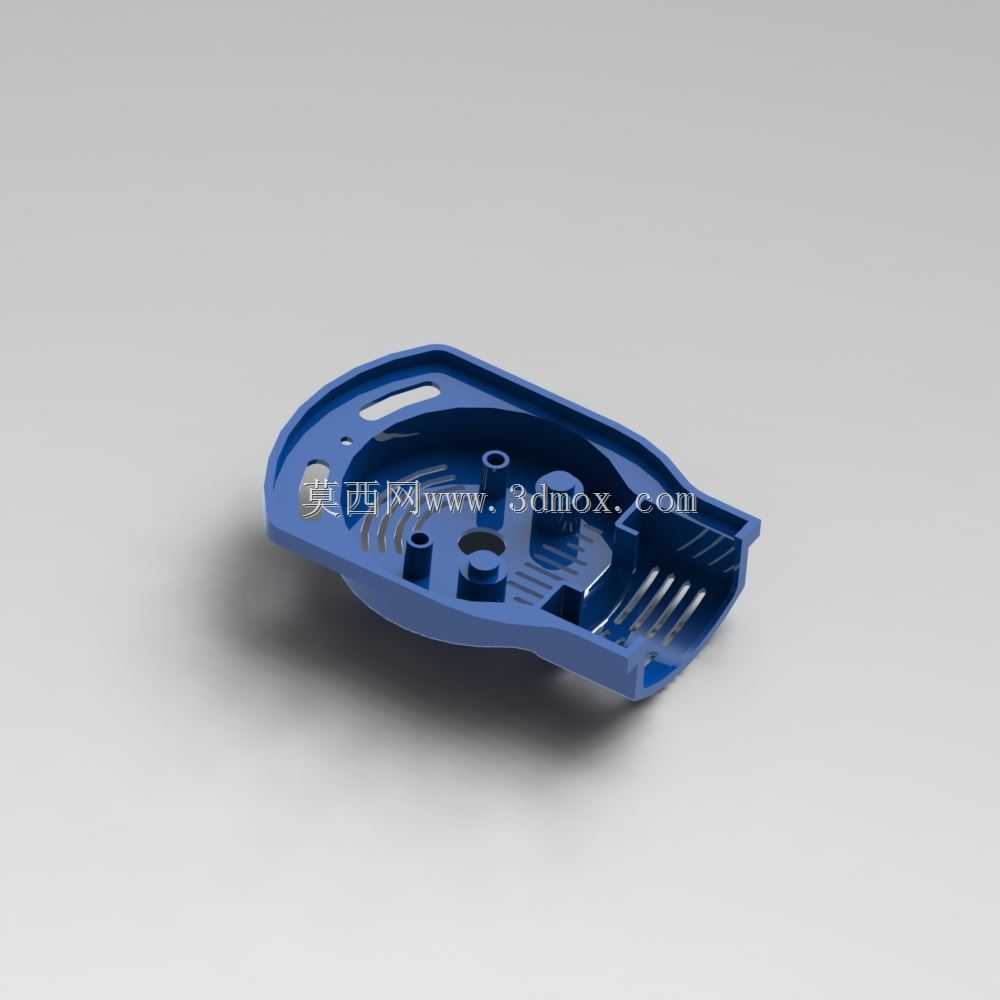

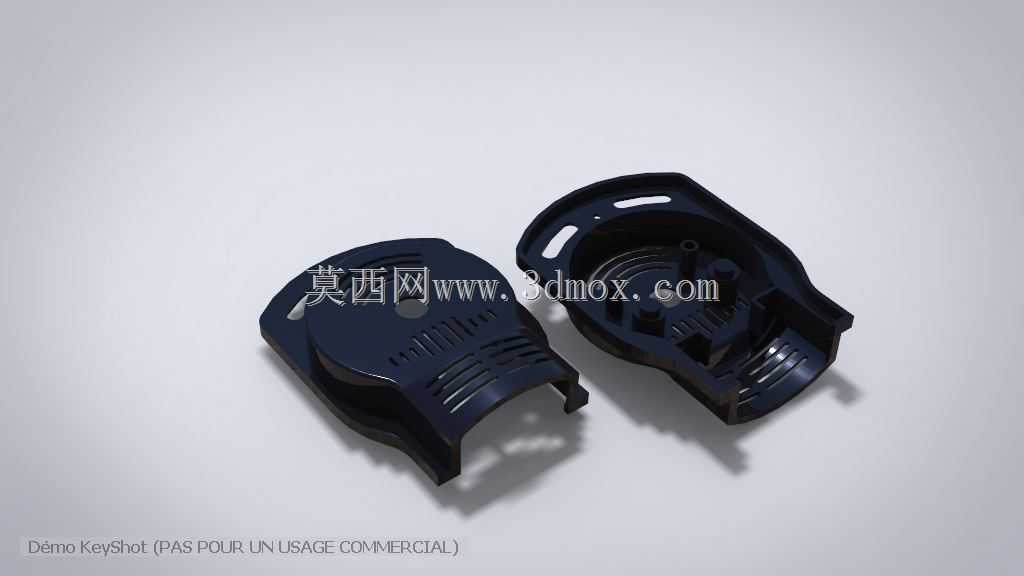

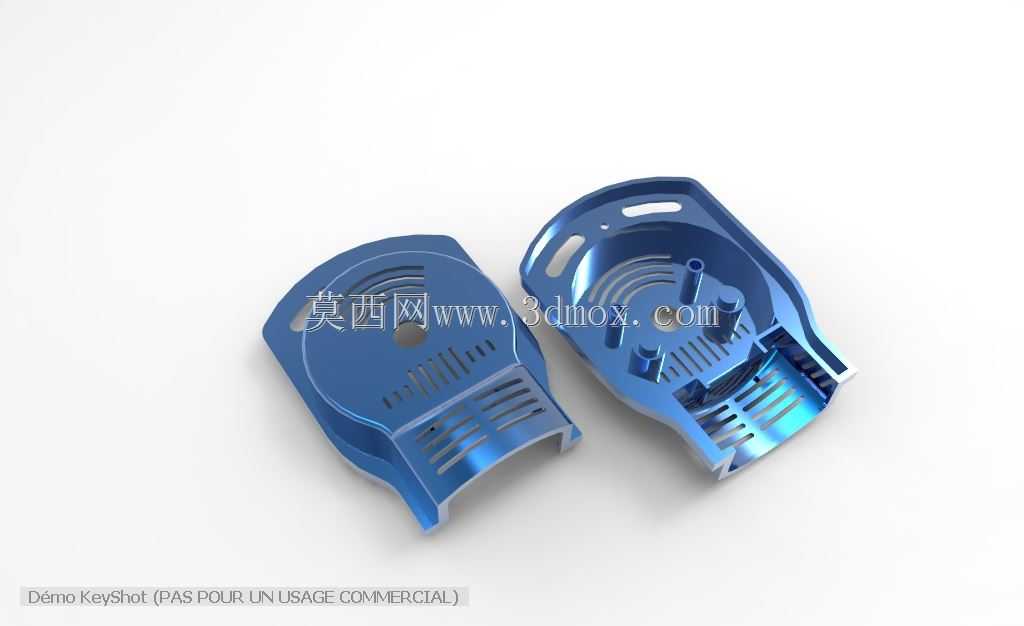

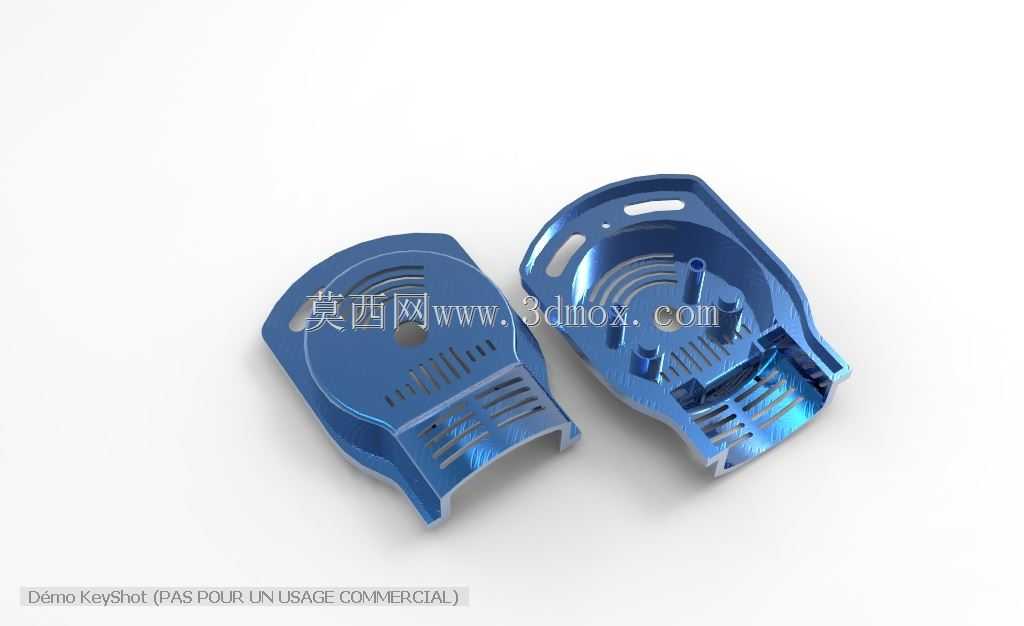

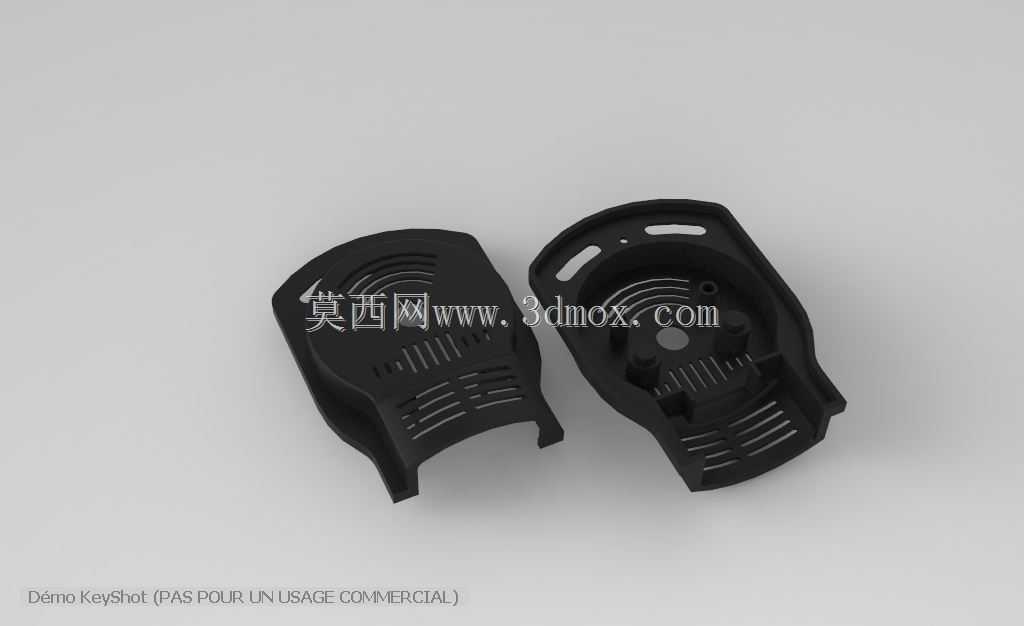

结构设计上，壳体采用上下对合的笼式包覆结构，内部预留的风叶转动间隙控制在1.5mm，既不会因为间隙过大产生漏风损失风压，也不会因为间隙过小导致风叶转动时蹭到壳体内壁产生异响。壳体表面的格栅条做了变角度倾斜设计，进风侧的格栅倾角顺着风叶旋转的入流方向做了15度偏转，能有效降低进风阻力，出风侧的格栅则做了直条导流设计，把气流定向引导到需要散热的功率器件表面，避免气流四散导致散热效率打折扣。壳体上的加强筋没有做传统的整面平铺设计，而是沿着气流走向布置在非通流区域，既保证了壳体的抗形变能力，在设备运输过程中承受常规振动不会出现壳体开裂、卡扣断裂的问题，又不会阻挡通流路径影响风量。

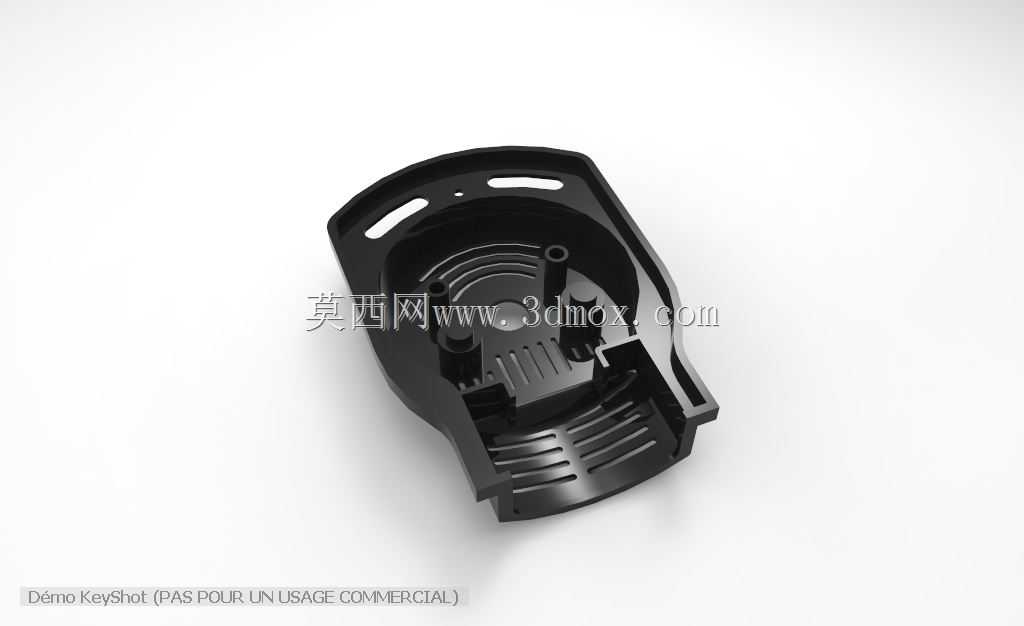

从安装适配的角度来说，壳体上预留的电机固定柱做了同心度公差约束，装配后电机轴的跳动量可以控制在0.1mm以内，能有效降低风扇运转时的振动噪音，固定柱周边做了局部加厚处理，长期运转不会因为电机的微幅振动导致固定柱松脱。壳体侧边预留的走线槽位刚好可以容纳电机的供电引线，引线出口处做了圆角过渡，不会割破导线的绝缘层，同时槽位的尺寸刚好能卡住常规的线卡，不需要额外做走线固定。考虑到这类风扇经常会在有少量粉尘的车间环境使用，壳体的格栅间隙做了尺寸优化，既能保证通流面积满足散热风量要求，又能阻挡直径3mm以上的杂物进入风叶区域，避免杂物卡滞风叶导致电机堵转烧毁。

实际做结构验证的时候，这款壳体的笼式包覆结构还能起到一定的导流降噪作用，相比传统的开放式风扇架，同转速下的出风口噪音能降低3分贝左右，适合用在对噪音有一定要求的桌面型工业设备场景，不会因为风扇运转噪音过大影响操作人员的工作状态。壳体的对合面做了止口设计，上下壳装配后错位量控制在0.2mm以内，外观面没有明显的合模缝错位，不需要额外做表面打磨处理就能直接使用。
