单缸动力用活塞曲柄传动结构设计

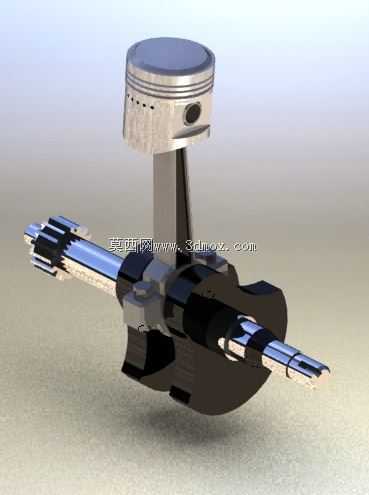

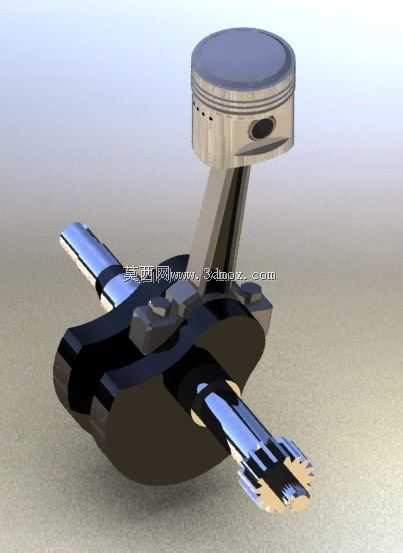

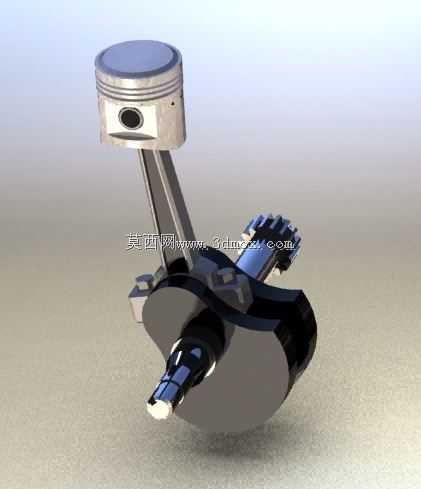

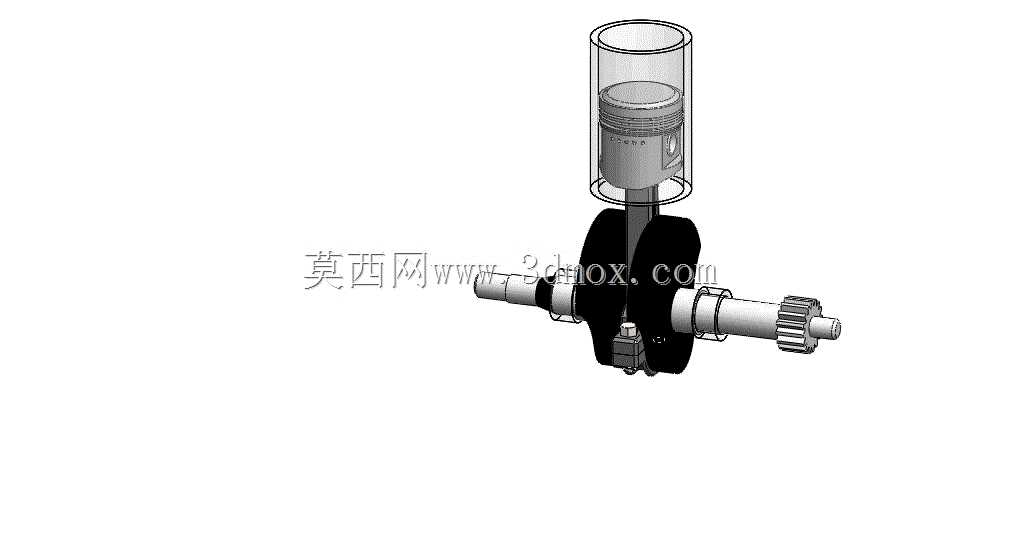

这套活塞曲柄结构，主要适配小排量单缸动力单元的动力传递需求，常见于两轮代步车辆、小型通用汽油机这类对动力总成体积、重量有严格限制的应用场景，核心作用是把活塞承受的燃气爆发压力，通过曲柄连杆的运动转换，转化为曲轴端的旋转扭矩输出，为后续传动系统提供稳定的动力输入。从结构设计逻辑来看，整套组件的运动匹配精度直接决定了动力单元的运转平顺性与机械效率，活塞部分采用筒式结构设计，裙部预留了足够的导向长度，可在气缸套内做稳定的往复直线运动，活塞环槽的位置与宽度经过匹配计算，能保证燃烧室的密封效果，同时减少往复运动过程中的漏气与机油窜烧问题。曲柄部分采用整体式曲柄销与平衡块组合结构，平衡块的配重经过偏心质量核算，可抵消活塞、连杆往复运动产生的一阶惯性力，降低动力单元运转时的整机振动，曲轴两端的轴颈位置预留了轴承安装位，输出端设置有齿轮安装结构，可直接匹配配气机构、磁电机等附属部件的传动需求。在安装边界上，活塞的外径尺寸与配套气缸套内径保持严格的配合公差，曲柄连杆的运动包络完全限定在曲轴箱的内部腔体范围内，不会与箱体壁、气门组件等周边零件发生运动干涉，连杆小头与活塞销采用浮动连接结构，大头与曲柄销之间预留了润滑通道，可保证运动副在高速运转时的润滑可靠性。设计过程中优先考虑了组件的拆装便利性，活塞销与活塞销座、连杆小头的配合间隙经过合理选取，既不会因为间隙过大产生敲击异响，也不会因为间隙过小导致热态下卡滞，曲柄的轴向定位尺寸与曲轴箱轴承座的安装尺寸完全匹配，装配时无需额外调整即可保证曲轴的轴向窜动量处于合理区间。整套结构的运动轨迹经过运动学仿真验证，活塞在上止点、下止点位置时，连杆的摆角处于最优区间，可有效降低活塞对气缸壁的侧压力，减少气缸套的偏磨风险，延长动力单元的整体使用寿命，对于小型单缸动力产品的结构设计、改装优化都有实际的参考价值，可直接用于同类产品的结构方案验证、装配干涉检查环节。
