美军JDAM航空制导炸弹三维设计作品

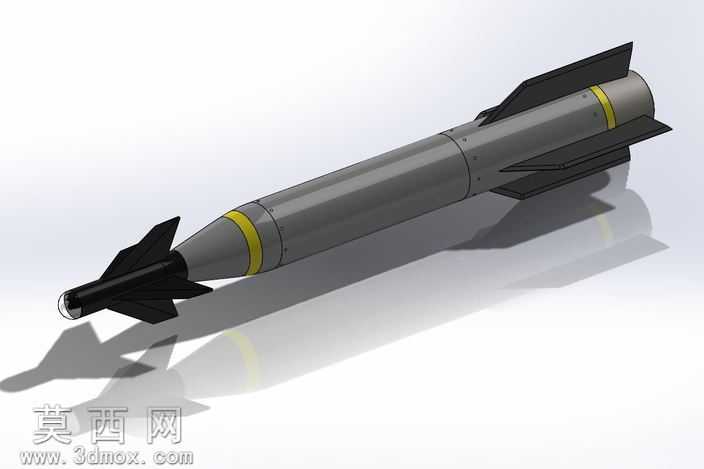

本作品为航空制导炸弹的三维建模设计，整体建模过程以SolidWorks为核心工具完成，首先围绕航空炸弹的真实气动外形开展基准草图绘制，先通过旋转凸台命令生成炸弹的主体弹身结构，弹身整体采用流线型圆柱构型，头部做圆弧收窄处理以适配高速飞行时的减阻需求，尾部预留尾翼安装的定位结构，确保各部件装配的同轴度误差控制在合理范围内。建模过程中对弹身的标识环带做了独立的曲面分割处理，在弹身中部靠前位置预留黄色识别环的结构分区，弹身表面的字符标识采用包覆命令实现，精准还原实弹的标识布局，避免贴图带来的质感失真问题。尾翼部分采用四片对称切尖三角翼构型，每片尾翼单独建模后通过圆周阵列命令完成装配，尾翼与弹身的连接部位做了圆角过渡处理，既符合真实弹药的工艺特征，也避免三维模型出现尖锐棱角导致的渲染破面问题。头部导引段与尾部的稳定杆结构都做了独立的零件建模，通过装配体配合关系完成整体组合，确保各部件的相对位置与实机挂载的弹药比例一致。材质渲染阶段，弹身主体采用军绿色哑光金属漆材质，调整材质的粗糙度参数模拟弹药外壳的磨砂金属质感，黄色环带采用高饱和度亮黄色哑光漆面材质，尾翼采用深黑色哑光工程塑料材质，头部导引头采用半透明深色玻璃材质，模拟光学导引头的通透质感，同时在场景中添加柔和的环境光与定向补光，突出弹身的曲面轮廓与结构分界，避免渲染画面出现过曝或暗部死黑的问题。设计过程中参考了JDAM制导炸弹的公开外形参数，对弹身的长径比、尾翼的后掠角度、头部的圆弧半径都做了比例校准，既保证模型的视觉还原度，也让整体结构符合航空弹药的气动设计逻辑，模型各零件的结构都做了实体化处理，不存在曲面缝隙、零厚度几何体等建模问题，可用于后续的装配演示、渲染出图或相关科普场景的使用。
