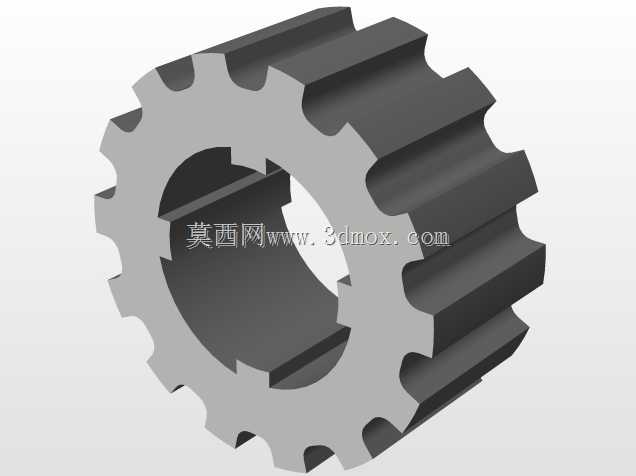

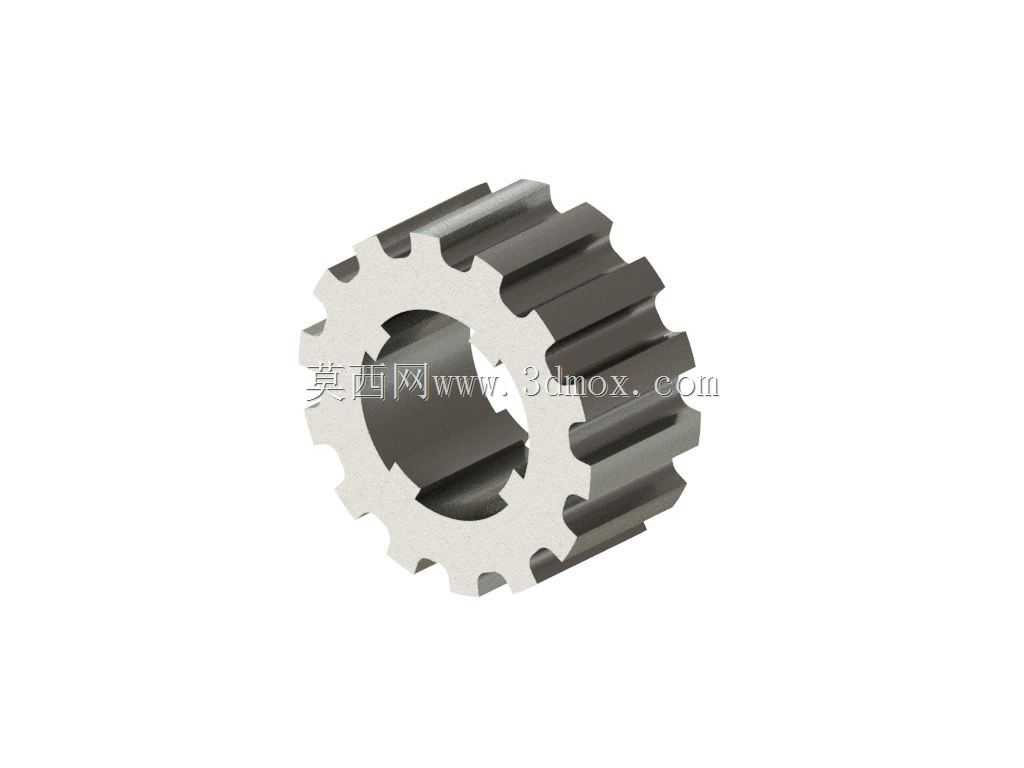

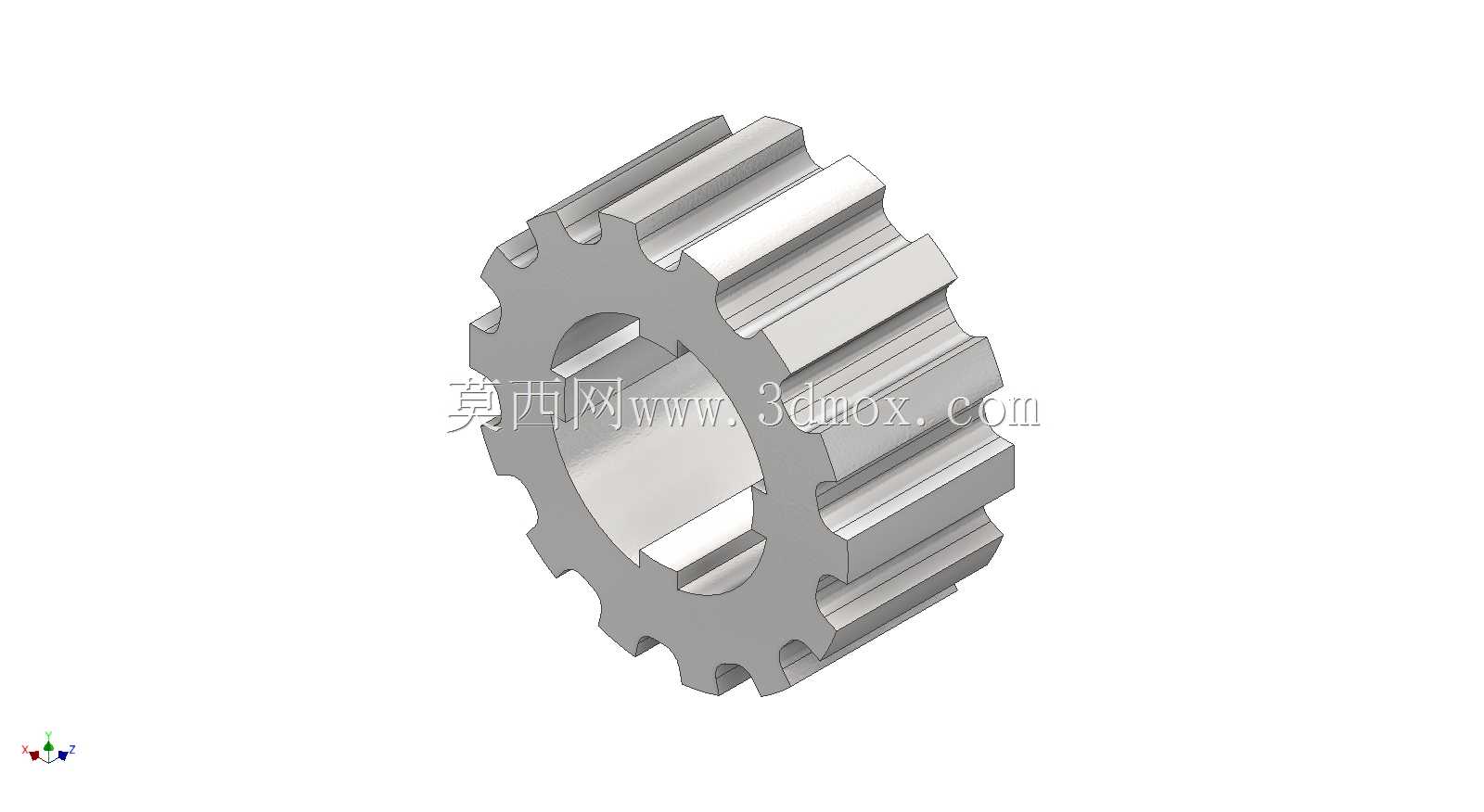

汽车排挡用内花键直齿传动齿轮结构

这款齿轮零件主要适配手动变速器排挡机构的传动链路，在乘用车手动换挡系统中承担动力传递与挡位切换时的扭矩传导作用，日常工况下需要频繁承受换挡过程中的瞬时冲击载荷，同时在挡位啮合后维持稳定的转速传递，保障换挡操作的顺畅性与动力衔接的可靠性。从结构设计来看，该齿轮采用直齿圆柱齿形设计，齿部经过参数化建模校准，齿向公差与齿形公差均按照传动级精度设定，能够保证啮合过程中齿面接触均匀，避免偏载导致的早期磨损；内孔采用花键结构设计，与换挡轴的花键段直接配合，无需额外键槽连接，既提升了周向固定的可靠性，也能在承受交变扭矩时分散应力集中点，降低轴孔配合面的压溃风险。齿轮的端面做了倒角处理，在装配过程中能够快速对准相邻啮合齿轮的齿隙，减少装配时的卡滞问题，同时齿顶与齿根的圆角过渡经过优化，能够有效降低齿根处的应力集中系数，在频繁换挡的冲击载荷下提升齿根的抗弯曲疲劳强度。从安装边界来看，齿轮的轴向定位依靠轴肩与卡簧槽配合实现，建模时预留了卡簧安装的轴向间隙，避免装配后齿轮出现轴向窜动影响换挡精度；齿顶圆与相邻挡位齿轮的齿顶圆之间预留了足够的安全间隙，防止换挡过程中出现齿顶干涉打齿的问题。在实际应用场景中，这类齿轮除了汽车排挡机构外，也可适配小型通用机械设备的定速传动链路，比如小型输送设备的动力传递单元、轻工机械的齿轮传动组，只要匹配对应的模数与齿数参数，即可实现稳定的动力传递。建模过程中严格按照机械设计手册的齿轮参数规范进行特征构建，齿部采用渐开线齿形生成，保证齿形的啮合特性符合传动要求，内花键的参数按照矩形花键的标准规格设定，能够与标准花键轴实现互换配合，无需额外定制加工轴件，降低后续生产装配的配套成本。齿轮的整体厚度经过载荷校核，在额定传递扭矩范围内不会出现轮齿变形问题，外圆齿部的表面粗糙度要求按照传动件标准设定，能够减少啮合过程中的摩擦损耗，提升零件的使用寿命。
