双法兰连接式视镜工业构件三维设计

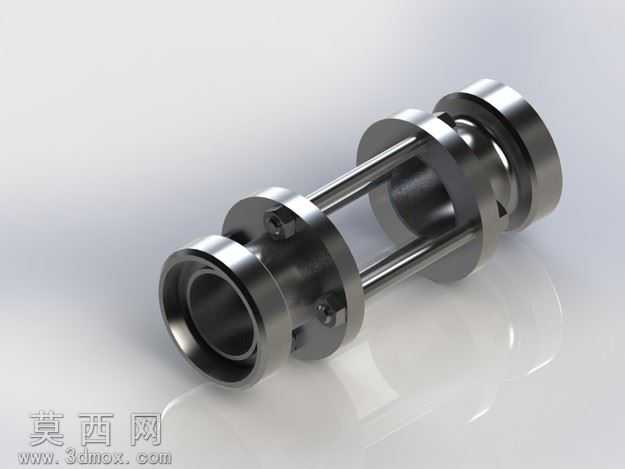

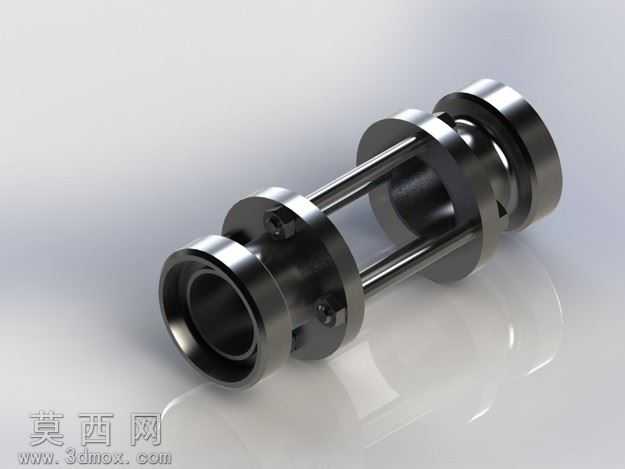

本视镜三维模型采用SolidWorks软件完成全参数化建模，建模过程严格遵循工业管道视镜的通用设计规范，先通过草图绘制两端法兰的基准轮廓，对法兰的密封面、螺栓孔位、连接止口进行精准尺寸约束，保证法兰端面的平面度与同轴度符合管道连接的公差要求。两端法兰之间采用两根平行的连接导杆完成结构支撑，导杆与法兰的连接位置设计有嵌入式锁紧结构，通过内六角紧固件完成导杆与法兰的刚性固定，建模时对紧固件的螺纹细节、沉头孔位做了还原，保证装配关系完全符合实际生产的装配逻辑。模型中部预留了透明视窗的安装腔体，腔体边缘设计有密封槽结构，可适配环形密封件完成介质密封，避免管道内流体出现渗漏问题。渲染阶段采用金属哑光材质模拟不锈钢基体的质感，对金属表面做了细微的拉丝纹理处理，还原工业金属构件的真实表面状态，场景采用柔光漫反射打光，突出构件的圆柱面轮廓与法兰端面的结构细节，同时对连接导杆的金属反光做了精细化调整，避免过曝丢失结构细节。设计过程中充分考虑视镜的实际使用场景，两端法兰的连接尺寸符合通用管道的对接标准，整体结构采用对称式布局，保证安装时无需区分方向，中部的通透腔体可满足管道内部流体状态的观测需求，连接导杆的排布避开了中部观测区域，不会对观测视线造成遮挡，同时双导杆的支撑结构可保证两端法兰的连接强度，承受管道内的常规压力载荷。模型的所有特征均保留可编辑参数，可根据不同的管道通径、压力等级调整法兰尺寸、导杆直径与视窗腔体大小，适配不同工况的使用需求，建模时对所有锐边做了工艺倒角处理，还原实际机加工后的零件边缘状态，避免模型出现不符合生产工艺的尖锐棱角，整体装配体的配合关系完全约束，无冗余特征与干涉问题，可直接用于工程出图、装配模拟与产品展示场景。
