MAN品牌重卡驾驶室前部外观结构建模

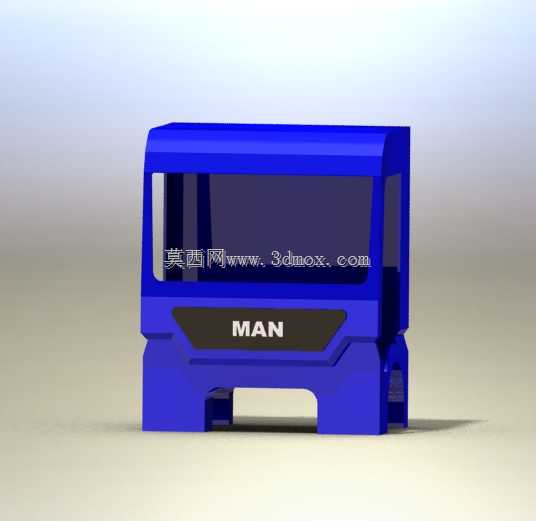

本次呈现的是重卡驾驶室前部的外观结构建模成果，建模过程中优先还原了MAN品牌重卡的家族化前脸识别特征，包括大倾角的前挡风玻璃安装面、中部深色品牌标识安装区域、两侧对称的A柱过渡曲面，以及下部预留的脚踏安装缺口结构。在商用车研发流程中，这类驾驶室前部外观模型可用于前期造型评审环节，验证前脸线条的视觉协调性，也能为后续的外饰件拆分提供基础曲面参考，比如前保险杠蒙皮、挡风玻璃密封条、侧围装饰板的边界划分，都可以依托该模型的曲面数据进行初步的结构设计。从实际使用场景来看，重卡驾驶室前部需要兼顾空气动力学性能与维修便利性，建模时特意保留了前脸中部的内凹曲面，该结构在实车中可引导气流向上绕过驾驶室顶部，降低高速行驶时的风阻系数，同时下部的缺口结构对应实车的登车脚踏安装位，预留的安装边界与驾驶室本体的贴合面做了平齐处理，保证后续装配脚踏时不会出现突出的干涉结构。设计过程中参考了主流重卡驾驶室的通用尺寸比例，前脸整体宽度符合重型商用车的常规外廓尺寸边界，两侧的立柱曲面做了圆弧过渡，既可以降低风噪，也能在发生轻微剐蹭时减少尖锐棱边带来的损伤。模型的曲面连续性达到了G2级别，前脸各曲面之间的过渡没有明显的折痕，能够直接导入渲染软件生成宣传用的效果图，也可以作为基础模型进一步细化内部的安装支架、线束走向等结构。对于商用车设计从业者而言，这类外观模型能够帮助快速搭建整车造型方案，省去从零开始绘制基础曲面的时间，在改款车型研发中，只需要调整前脸局部曲面就能快速生成新的造型方案，大幅提升前期设计的迭代效率。建模时还考虑了前挡风玻璃的安装倾角，该角度经过反复调整，既保证驾驶员前方视野满足国标要求，也能让雨水在行驶过程中借助气流快速向上导流，减少雨刮的工作负荷。
