轻量化高承载推力型重型塑料轴承结构

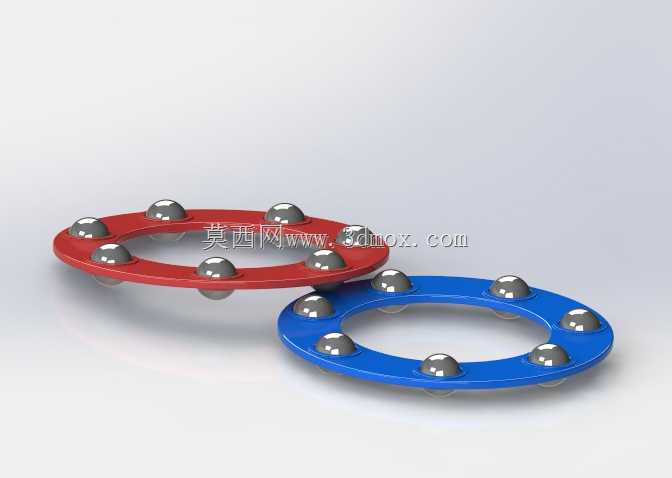

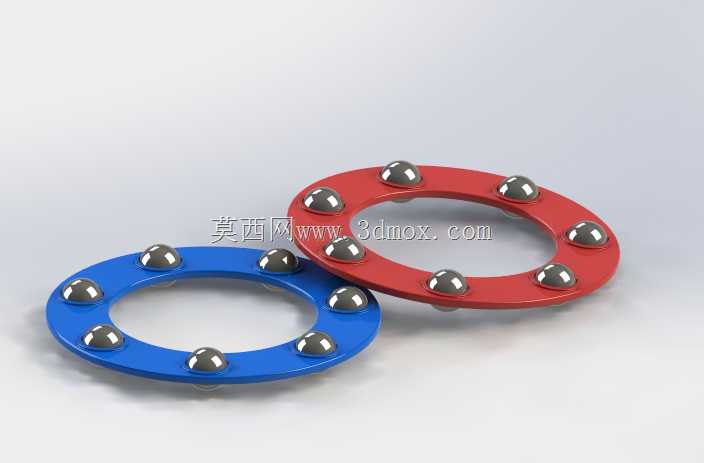

这类重型塑料推力轴承的设计初衷，是针对传统金属推力轴承自重偏大、安装空间预留要求高的痛点，在需要严格控制设备附加重量的应用场景中替代金属部件，常见于食品输送线的回转支撑位、轻量化自动化设备的端面承载工位、小型包装机械的旋转承压结构，以及部分有低自重要求的户外便携机械设备中，用来承担轴向载荷的同时，大幅降低部件自身重量给设备整体带来的额外负载。从结构设计来看，该轴承采用分体式保持架搭配钢质滚动体的组合方案，红蓝两色的工程塑料保持架分别对应上下两个端面的滚道定位结构，保持架上均匀开设的球形兜孔将钢球精准限位，确保每颗滚动体在承受轴向载荷时受力均匀，不会出现滚动体偏移、卡滞的问题；工程塑料材质的保持架本身具备自润滑特性，在低速运转场景下可以减少额外润滑脂的加注需求，同时塑料材质的阻尼特性能够吸收运转过程中的小幅振动，降低轴承运行时的噪音传递。设计过程中需要重点把控几个核心边界：首先是保持架的兜孔位置度公差，每一个兜孔的中心必须落在同一分度圆上，相邻兜孔的角度偏差不能超过允许范围，否则会导致钢球受力不均，局部载荷过大造成保持架变形甚至碎裂；其次是保持架的端面平面度，两个与安装基面接触的端面需要保证足够的平面度，避免安装后出现轴承倾斜，导致轴向承载能力大幅下降；另外钢球的突出量需要严格控制，既要保证钢球能够与上下安装面的滚道充分接触实现滚动摩擦，又要避免突出量过大导致保持架承受额外的挤压应力。从安装适配性来看，这类轴承的安装不需要复杂的定位结构，只需要在两个相对旋转的部件端面上加工出对应尺寸的平整接触面，预留出与轴承外径、内径匹配的安装空间即可，不需要额外加工复杂的滚道结构，大幅降低了配套部件的加工难度；相比同尺寸的金属推力轴承，该塑料轴承的自重可以降低百分之六十以上，在多轴承排布的设备中，能够显著减少整体结构的自重占比，同时其100000N的轴向承载能力，完全可以满足多数中低速、中等载荷场景的使用需求，不会因为采用塑料材质就出现承载能力不足的问题。在实际选型应用中，需要注意这类轴承适用的工作温度范围，避免在超过工程塑料耐受温度的环境中使用，同时要避免长期承受过大的冲击载荷，防止保持架出现塑性变形；在有腐蚀介质的应用场景中，工程塑料材质的耐腐蚀性优势还能进一步体现，相比普通碳钢轴承具备更长的无维护使用周期。
