工业用C型夹紧夹具三维设计作品

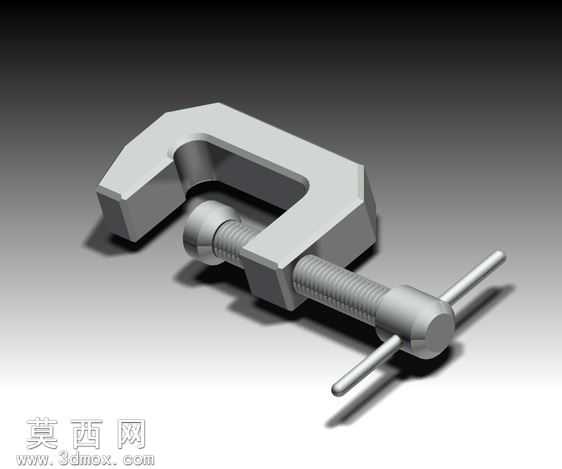

本作品为手动C型夹紧夹具的三维设计成果，建模阶段采用参数化特征建模思路，先完成整体框架的基准搭建，以C型夹身作为核心基体，依次绘制夹身的轮廓草图，通过拉伸、切除、倒角等基础特征完成夹身主体的造型，针对夹身的受力弯折部位做了圆角过渡处理，既避免应力集中问题，也让整体外观更符合工业产品的设计逻辑。随后构建螺杆组件，先绘制梯形传动螺纹的牙型轮廓，通过螺旋扫描特征生成完整的传动螺杆结构，匹配螺杆端部的T型转动手柄，手柄与螺杆的连接部位做了同轴配合约束，还原真实产品的装配关系，同时在螺杆与夹身的接触位置设计了适配的螺纹孔特征，保证螺杆转动时可实现平稳的直线进给动作。建模完成后进入渲染环节，为不同部件匹配对应的材质属性：夹身主体赋予哑光金属钢材材质，调整材质的粗糙度、金属度参数，还原锻造钢材的哑光磨砂质感；螺杆与手柄部位赋予亮面金属材质，添加细微的表面划痕纹理，模拟机加工金属件的真实表面效果；整体场景采用三点布光方案，主光源从斜上方投射，突出夹具的结构轮廓与金属质感，辅光源补亮暗部细节避免死黑，背景采用渐变灰色调，让视觉焦点完全集中在夹具本体上，最终渲染出的效果图清晰展现了产品的结构细节与材质质感。从结构设计来看，这款C型夹依靠螺杆的旋进实现夹持行程的调节，T型手柄的设计可让使用者施加更大的转动力矩，无需额外工具即可手动完成夹紧操作，夹身的开口尺寸适配常规的工件夹持需求，整体结构简单可靠，没有冗余的零部件，既可以作为机械加工过程中的临时夹持工装，也可用于木工装配、工件固定等多种场景，模型同时配套了对应的生产蓝图，可直接用于参考加工制作，完整还原了从三维建模到落地生产的设计链路，每个零部件的尺寸都经过合理校核，装配关系完全符合实际机械产品的配合公差要求，转动部位的间隙设置合理，可在三维软件中实现螺杆转动进给的运动仿真，直观展现夹具的工作原理。
