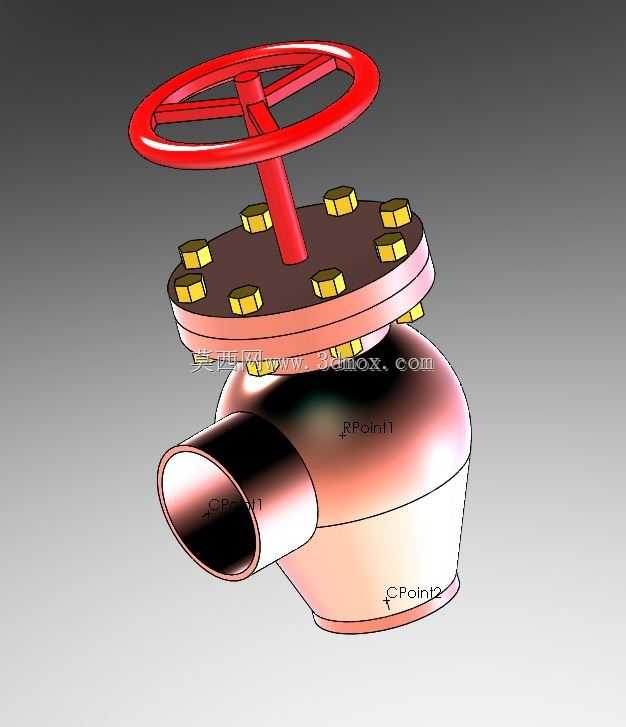

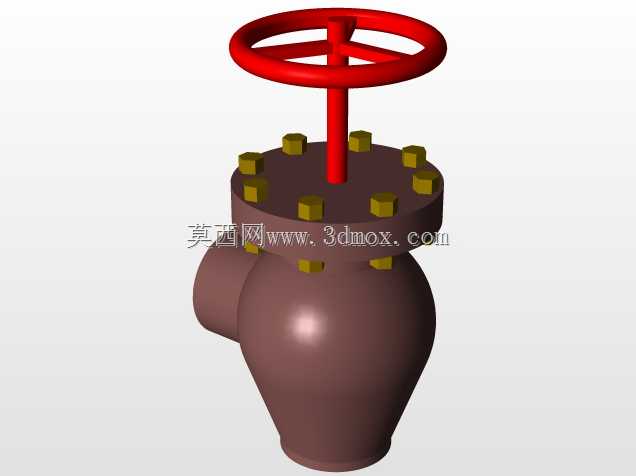

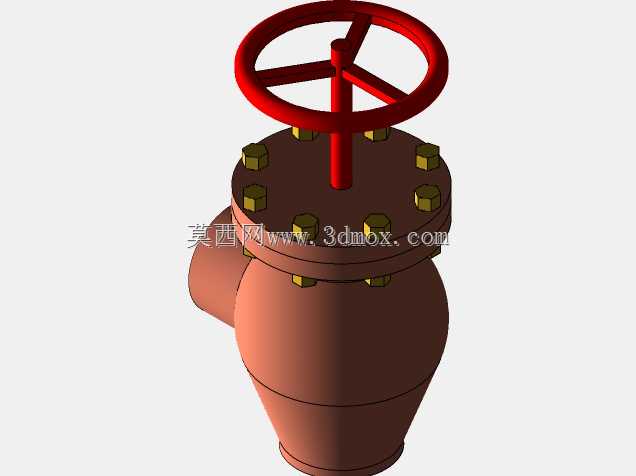

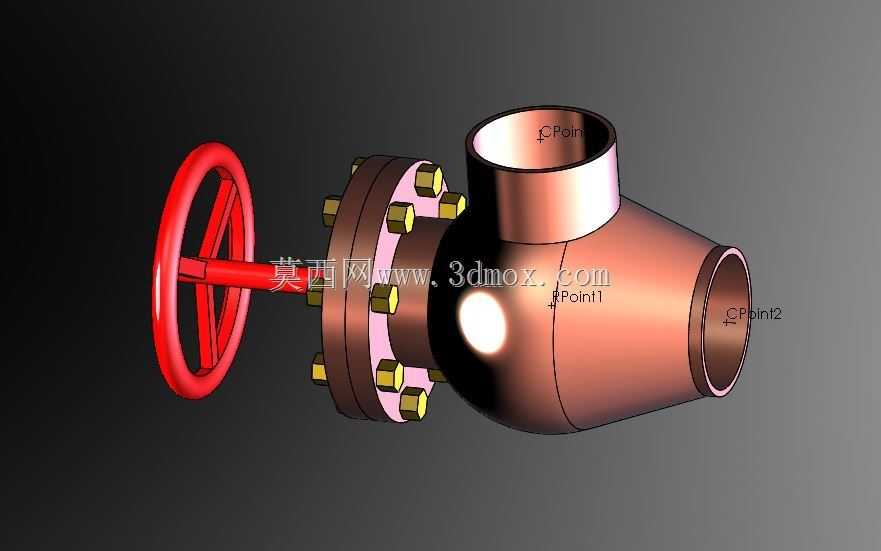

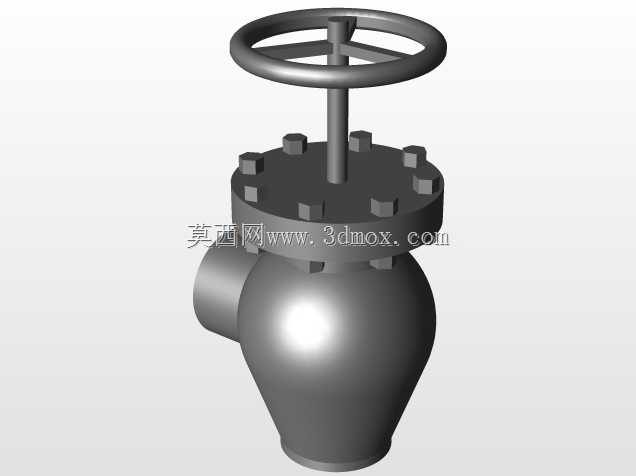

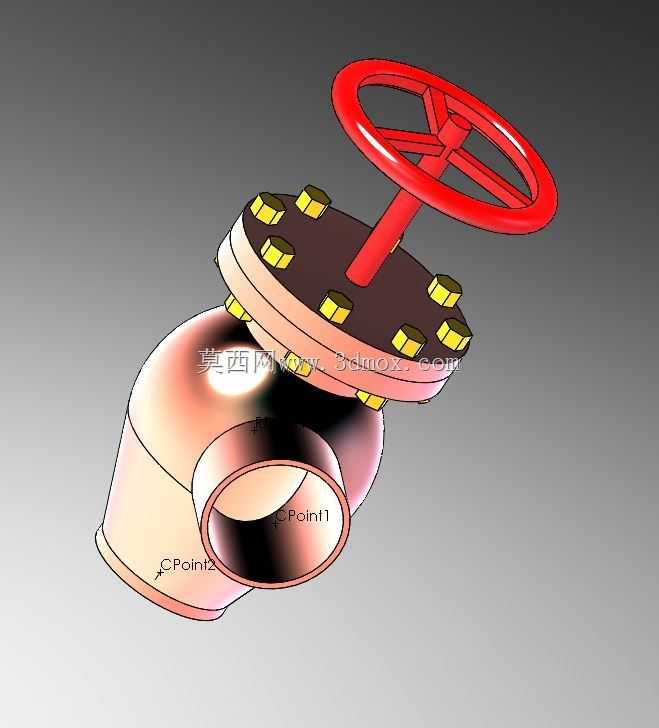

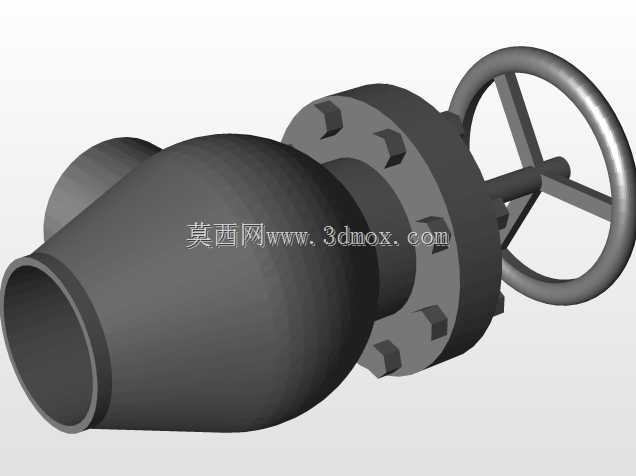

手轮驱动法兰连接角式截止阀结构

这类角式结构的截断阀，常被用在管路走向需要90度转向的节点上，相比直通式截止阀，它能直接适配垂直交汇的管路布局，减少管路弯头的使用数量，降低整个管路系统的流体阻力与泄漏风险点，在民用给排水、工业循环水、低压蒸汽输送、化工介质输送的管路上都有广泛应用，主要作用是截断管路内的介质流通，不适合做节流调节使用，长期半开状态下阀瓣受介质冲蚀容易出现密封面损坏的问题。从结构设计来看，手轮采用轮辐式结构，操作时能提供足够的力臂，操作人员无需借助额外加力杆就能完成低压工况下的启闭操作，阀杆采用明杆结构设计，启闭过程中阀杆随手轮旋转做上下升降动作，操作人员可以直观通过阀杆的伸出长度判断阀门的启闭状态，避免误操作。阀盖与阀体的连接采用法兰式螺栓紧固，周向均匀布置的六角螺栓能提供均匀的压紧力，保证中法兰处的密封性能，中间的密封垫片可以根据输送介质的特性选择橡胶、石棉橡胶板或者金属缠绕垫，适配不同温度、压力、腐蚀特性的介质工况。阀体的流道采用角式布局，介质从下端垂直入口进入，经过阀瓣密封面后从侧向水平出口流出，流道的转折处做了圆弧过渡处理，减少介质在阀腔内的涡流冲击，降低运行过程中的振动与噪音，同时也能减少介质对阀体内壁的冲蚀磨损，延长阀门整体使用寿命。建模过程中需要重点关注几个安装边界尺寸：首先是阀体两端连接法兰的螺栓孔中心距、法兰密封面直径、螺栓孔数量与孔径，这些尺寸直接决定了阀门能不能和现场管路法兰匹配安装；其次是手轮的最大外径与阀门全开状态下的总高度，这个尺寸关系到现场安装时的操作空间预留，避免手轮和周边管线、设备结构发生干涉；还有侧向出口的中心高度，要和对接管路的中心标高匹配，减少安装时的管路应力。阀瓣与阀座的密封面采用锥面密封结构，相比平面密封，锥面密封在闭合时能产生更大的密封比压，密封性能更可靠，而且启闭过程中密封面之间的摩擦行程更短，磨损量更小，长期使用的密封稳定性更好。填料函设置在阀盖与阀杆的配合位置，通过填料压盖压紧密封填料，阻止介质从阀杆配合间隙向外泄漏，建模时要预留填料的压缩量空间，保证填料压盖有足够的调节余量，在填料出现轻微泄漏时可以通过紧固压盖螺栓实现密封补偿，无需停机拆解阀门。整个阀体的外形采用变径的椭球过渡结构，相比直角结构的阀体，这种结构的承压能力更强，在相同壁厚条件下能承受更高的管路压力，同时铸件生产时的成型性更好，不容易出现应力集中导致的铸造缺陷。
