装配式PVC材质文丘里阀端盖结构设计

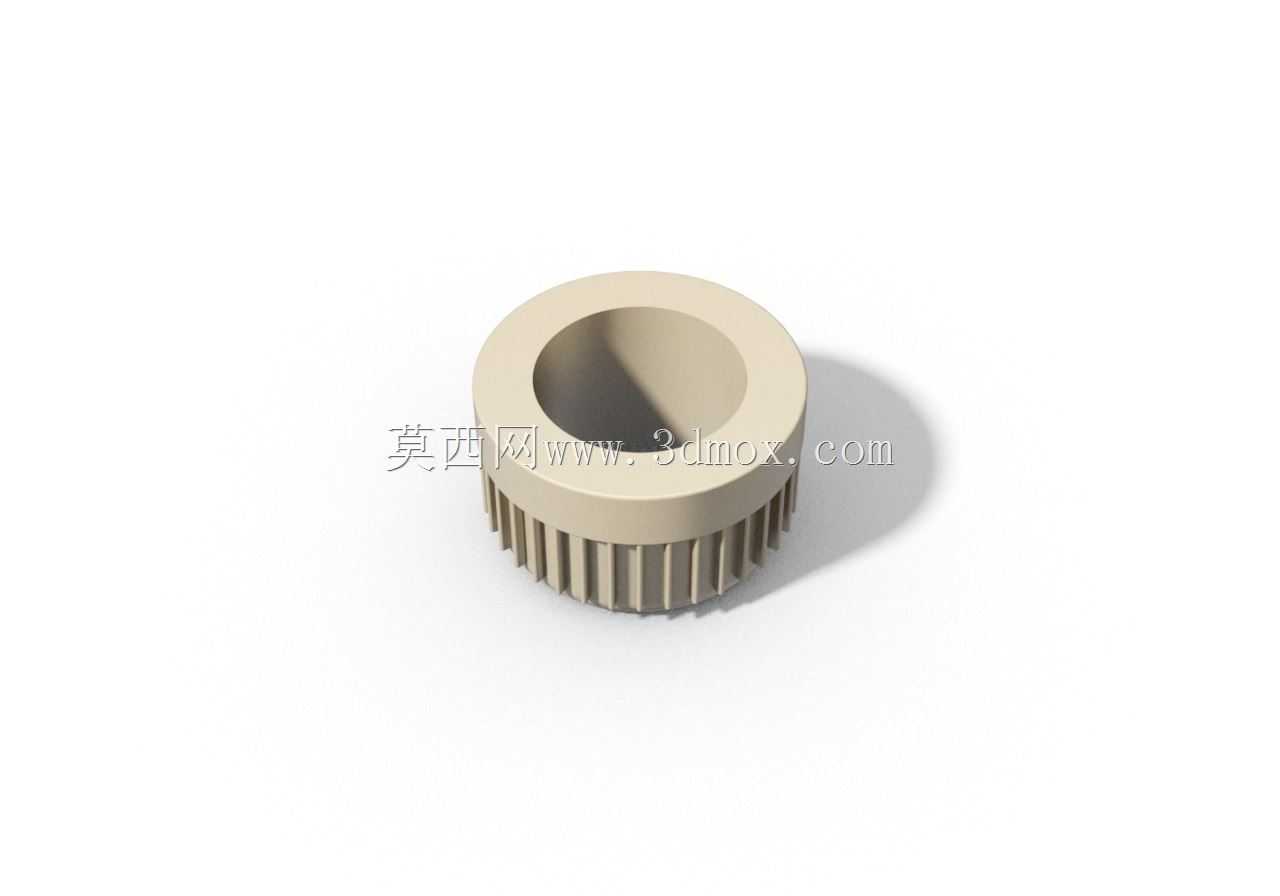

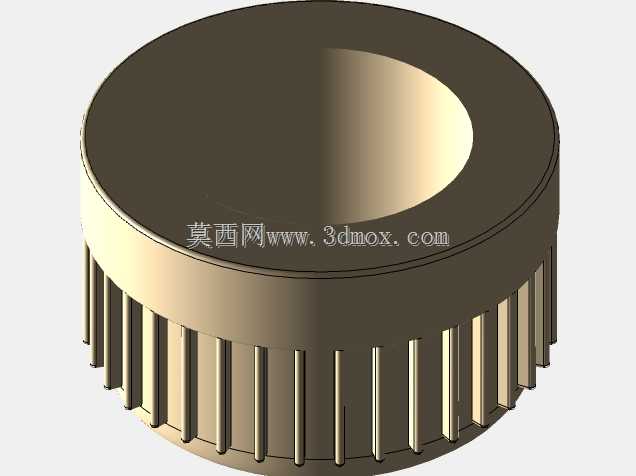

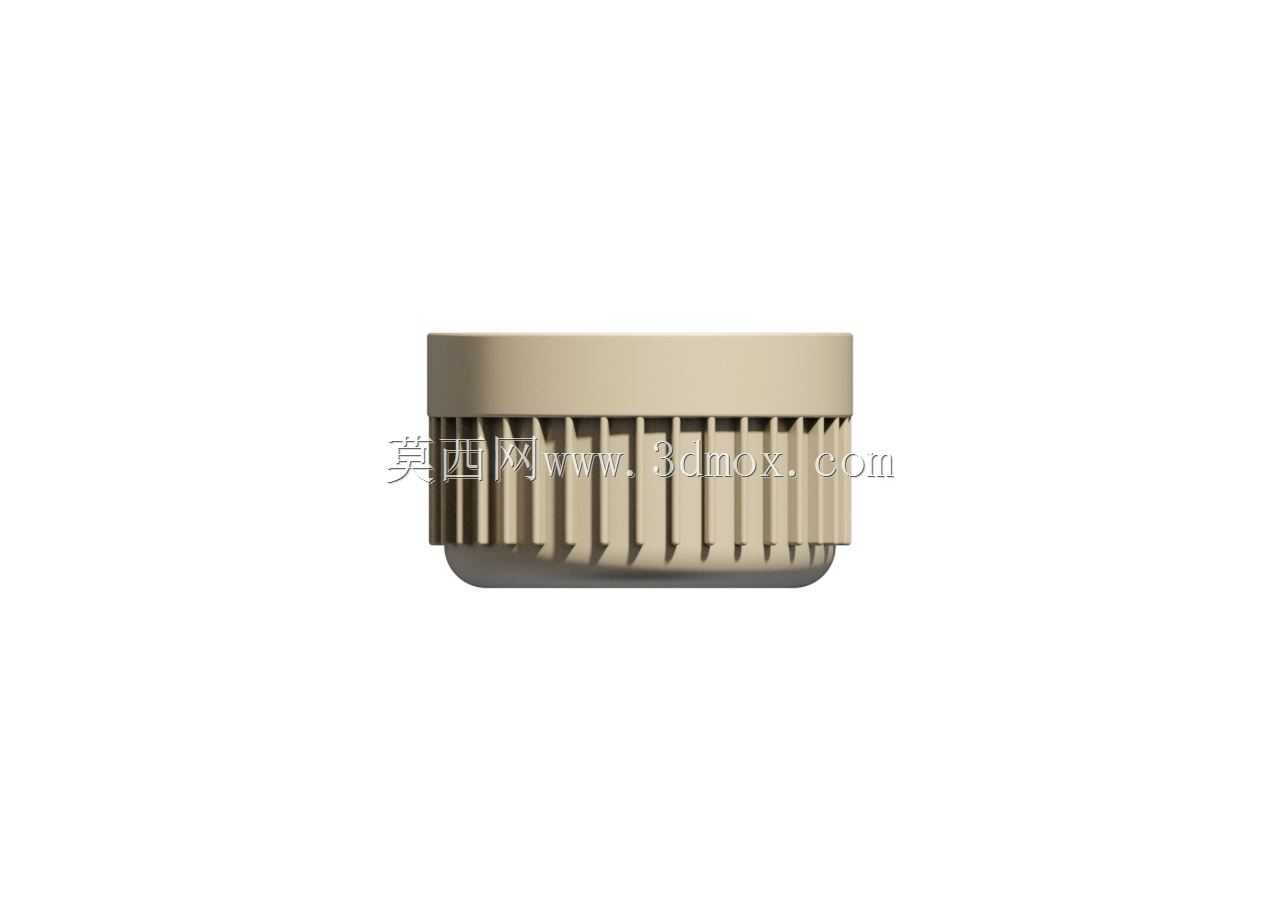

在实验室通风、化工流体输送、水处理管路系统中，文丘里阀的应用场景覆盖了需要精准控流、低压损流体输送的各类工况，这类阀件依靠文丘里效应实现流量的稳定调节，相比传统蝶阀、闸阀，在变风量通风系统、腐蚀性介质输送管路中有着不可替代的应用优势。本次呈现的是装配式文丘里阀的端部组件，整体采用PVC材质加工成型，适配公称直径32mm的管路安装场景，PVC材质本身具备优异的耐酸碱腐蚀性能，重量远低于金属阀件，在民用给排水、实验室废气输送、小型化工药剂输送管路中，能够大幅降低管路支架的承重负载，同时减少介质对阀件内壁的腐蚀损耗，延长整套阀组的使用寿命。从结构设计来看，该部件外圆周设计了等距分布的竖向防滑筋条，这类筋条一方面能够在手工装配旋紧过程中增大手部与部件表面的摩擦力，无需借助管钳等工装即可完成端部密封锁紧，避免工装夹持对PVC部件表面造成的压痕损伤；另一方面筋条结构也提升了端部壳体的径向结构强度，在管路存在轻微水锤冲击时，能够分散壳体承受的径向应力，避免薄壁PVC壳体出现开裂变形。部件的端部采用圆弧过渡结构，没有尖锐的直角棱边，在安装操作过程中能够减少对施工人员的剐蹭风险，同时圆弧过渡也能优化阀件内部的流道形态，减少流体在端部位置的涡流损耗，降低整套阀组的运行压损。在安装边界上，该部件作为文丘里阀的装配式端盖，与阀主体采用卡扣加密封圈的配合形式，不需要额外粘接或者热熔连接，后期管路维护时可以快速拆卸清理阀内部的积尘或者结垢，尤其在通风系统中，长期运行后阀体内壁会积存粉尘杂质，装配式结构能够大幅降低后期运维的拆装难度。设计过程中充分考虑了PVC材质的成型工艺特性，所有壁厚保持均匀一致，避免注塑成型过程中出现缩痕、翘曲等成型缺陷，筋条的高度与厚度比例经过反复校核，既保证足够的防滑与加强效果，也不会因为局部壁厚过大导致成型周期延长、材料浪费。在实际管路匹配中，该部件的外轮廓尺寸充分考虑了管路安装的操作空间，相邻管路中心距不需要额外放大预留工装操作空间，在紧凑排布的管路集群中也能顺利完成装配，适配狭小管井、设备内部管路等安装空间受限的应用场景。从功能特性来看，该端盖部件作为文丘里阀的组成部分，承担着端部密封、流体导向、装配锁紧的多重作用，内壁的密封槽结构能够适配标准O型密封圈，在0.6MPa的工作压力下能够保持可靠密封，不会出现介质渗漏问题，完全满足低压流体输送、通风系统的压力工况要求。
