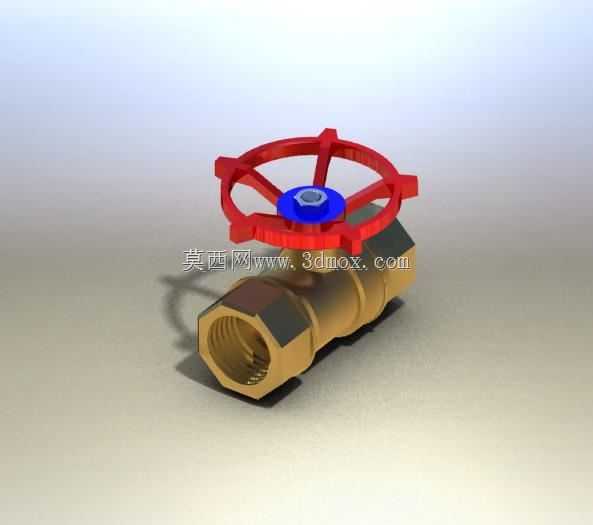

黄铜材质带球形夹持结构手动花园截止阀

这类带球形夹持结构的黄铜花园阀，日常多部署在户外园艺供水、庭院喷淋管路、小型户外取水点等场景，也可适配小型给排水支路的通断控制需求，核心作用是精准管控管路内流体的通断状态，相比普通塑料阀件，黄铜材质的阀体抗户外老化、抗水压冲击的表现更稳定，长期暴露在日晒雨淋的户外环境下也不易出现脆裂、锈蚀卡死的问题。从结构设计逻辑来看，阀体采用一体式黄铜锻压成型，两端预留标准内螺纹接口，可直接匹配常规园艺输水软管接头、PPR水管外丝接头，安装时不需要额外定制转接配件，接口处的密封面做了精车处理，装配时缠绕适量生料带即可达到可靠密封效果，能有效避免长期使用后的接口渗漏问题。顶部的红色手轮采用轮辐式结构设计，增大了手动操作时的力臂，启闭阀门时不需要借助额外扳手，徒手就能完成操作，手轮中心的蓝色压盖用于固定阀杆位置，同时可阻挡户外灰尘、雨水渗入阀杆密封腔，延长密封填料的使用寿命。球形夹持结构的设计，主要是为了适配阀瓣的升降导向，相比普通直通式截止阀，这种结构的阀瓣在启闭过程中不会出现径向偏移，密封面的贴合度更高，在低压输水工况下的密封可靠性更强，同时能降低流体通过时的紊流噪音，即使在小流量供水状态下，管路也不会出现明显的振动异响。从安装边界来看，这类阀门的整体轴向尺寸较短，阀体中部的六角结构预留了扳手夹持位，安装时可以用普通活动扳手卡紧六角位完成拧紧操作，不需要额外预留过大的操作空间，手轮的旋转直径控制在合理范围，安装后即使周边有其他管路或者墙体遮挡，也不会影响手轮的正常转动。在实际选型应用中，这类阀门适配的工作压力通常在1.0MPa以内，可满足常规民用供水、园艺灌溉的压力需求，流体通径覆盖常规家用4分、6分输水规格，阀杆的升降行程经过优化，从全闭到全开仅需要旋转手轮三到四圈，操作效率更高，同时阀瓣的密封材质采用耐水橡胶，长期接触常温清水不会出现溶胀、硬化问题，启闭次数可达数千次仍能保持可靠密封。建模过程中需要重点关注阀体内部流道的过渡圆角设计，避免出现直角结构造成的流阻增大，同时要保证两端螺纹的同轴度公差，避免安装后出现接口偏斜导致的密封失效，手轮与阀杆的连接部位采用方榫配合结构，可保证扭矩传递的可靠性，不会出现手轮空转的问题。
