之字形曲柄连杆曲折过渡传动机构

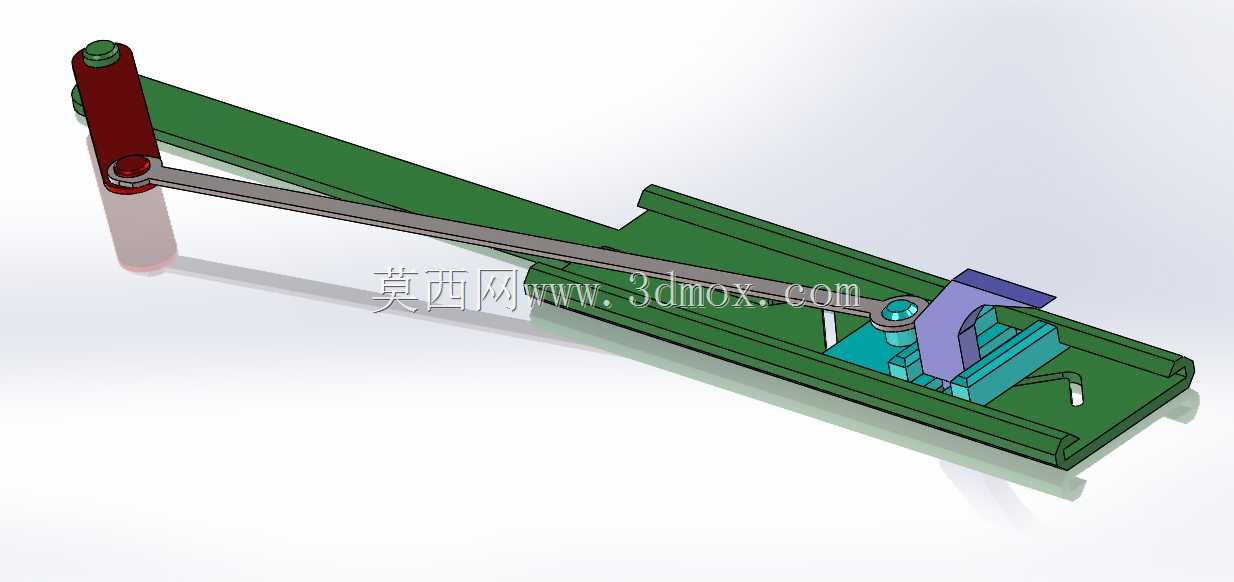

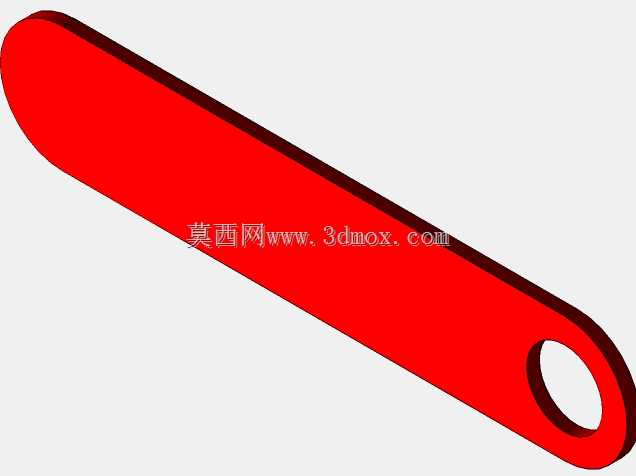

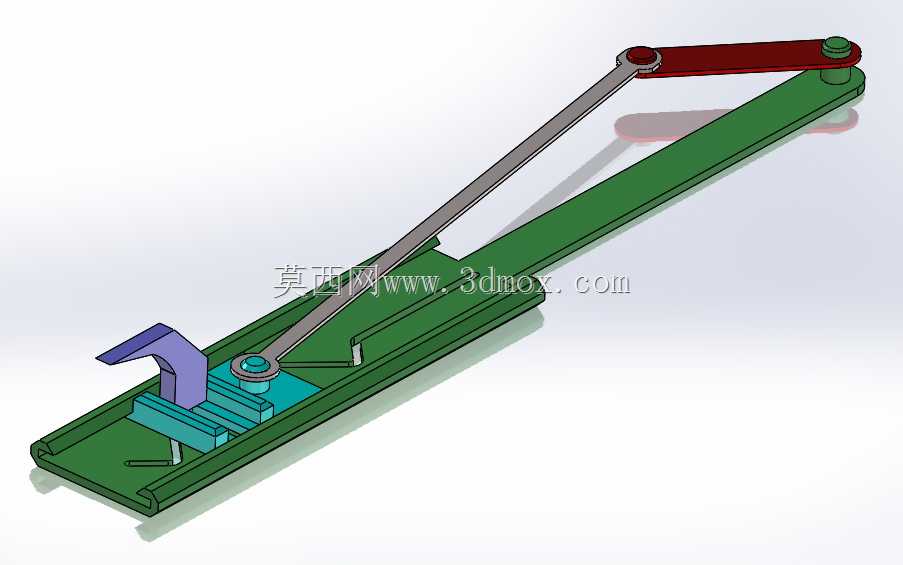

这套曲折过渡传动结构，核心采用曲柄连杆搭配之字形导向布局，主要应用在轻工包装、小型物料分拣设备的工位间动力传递场景，解决不同高度差、非同轴工位间的往复动作传递需求，避免多组齿轮传动带来的背隙累积问题，在短距离跨工位的往复驱动场景中适配性极强。从结构设计逻辑来看，整体以长条形钣金底座作为安装基准，底座两侧预留的安装孔位可直接适配常规铝型材机架的T型槽安装，整体安装边界长度控制在320mm以内，宽度不超过80mm，垂直方向最高凸起部位距离底座安装面高度为65mm，不会占用过多设备内部的走线与其他部件布置空间。底座上设置的阶梯式导向槽，用来约束末端执行件的运动轨迹，紫色的执行端拨块可根据实际工位需求更换不同外形的接头，实现推料、拨正、工位切换等不同的动作输出。上方的红色曲柄与灰色长连杆采用销轴铰接，铰接位置预留了0.2mm的配合间隙，避免高速往复运动时出现卡滞，连杆与底座上的旋转支座配合，将曲柄的整周旋转运动转化为末端拨块沿导向槽的之字形往复移动，实现两个垂直方向动作的平滑过渡，不需要额外加装凸轮结构就能完成复合轨迹的动作输出。在实际使用场景中，这类结构常用来给小型包装设备的上料工位做间歇式送料驱动，或者给电子元器件组装设备做工位间的物料转移，相比气缸驱动的同行程结构，它的动作连贯性更强，运动过程中没有冲击，运行噪音可控制在55分贝以内，适合对运行平稳性有要求的桌面级自动化设备。设计过程中特意将所有铰接点的销轴都设计为带挡圈的快拆结构，日常维护时不需要拆卸整个底座就能更换磨损的轴套，连杆与曲柄的材质可根据负载需求选择，轻载场景下采用6061铝合金加工就能满足强度要求，负载超过5kg时可更换为45号钢调质件，底座采用1.5mm厚的冷轧板折弯成型，两侧的翻边结构提升了整体刚性，长时间运行不会出现底座变形导致的运动轨迹偏移。导向槽内的滑动块采用POM材质加工，自润滑特性不需要额外加注润滑油，避免油污污染加工物料，适配食品、医药类包装设备的洁净使用要求。
