手动杠杆式蝶阀结构三维设计

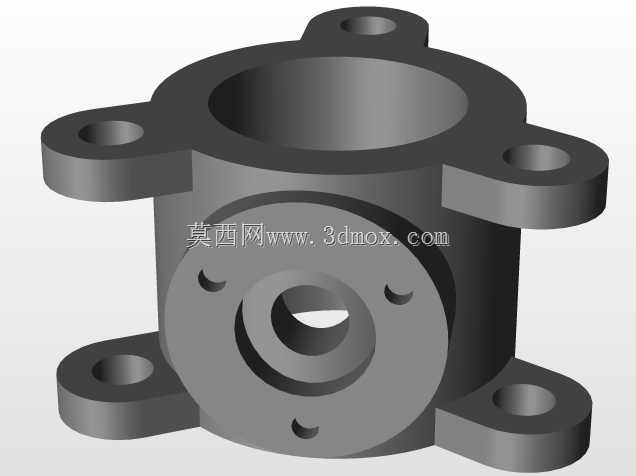

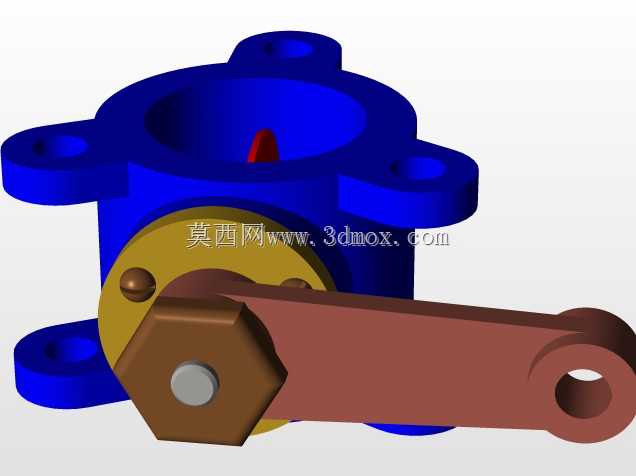

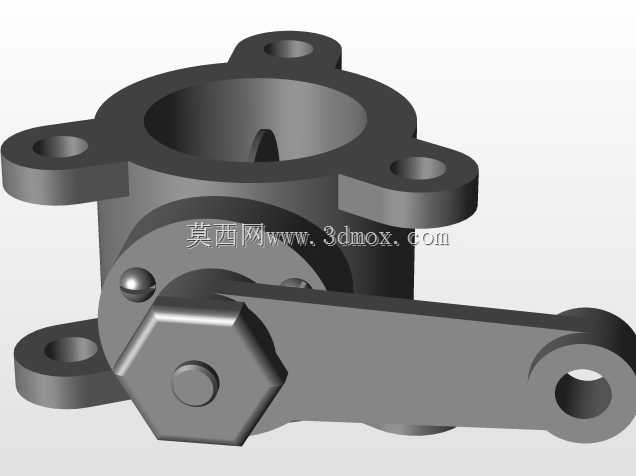

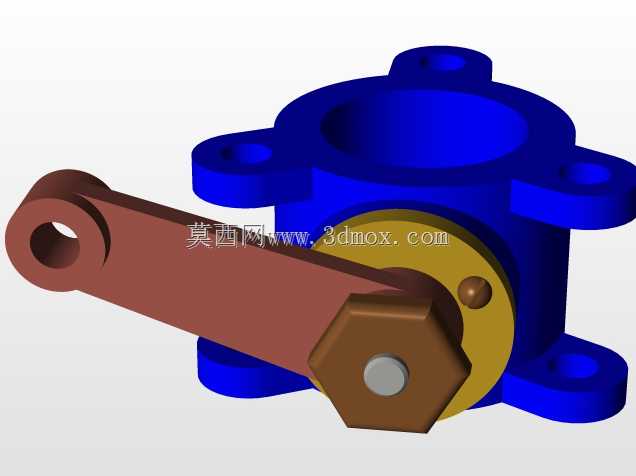

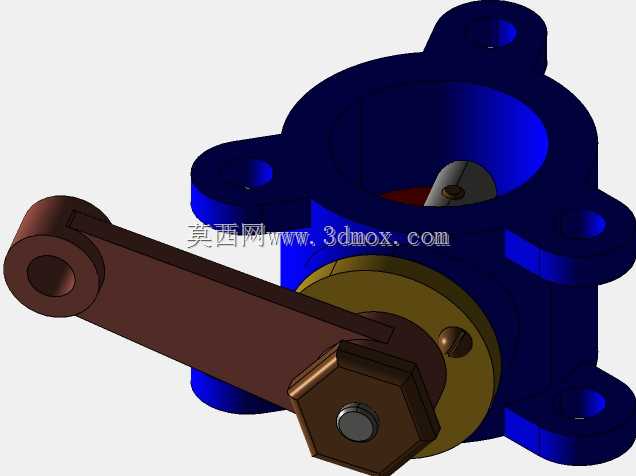

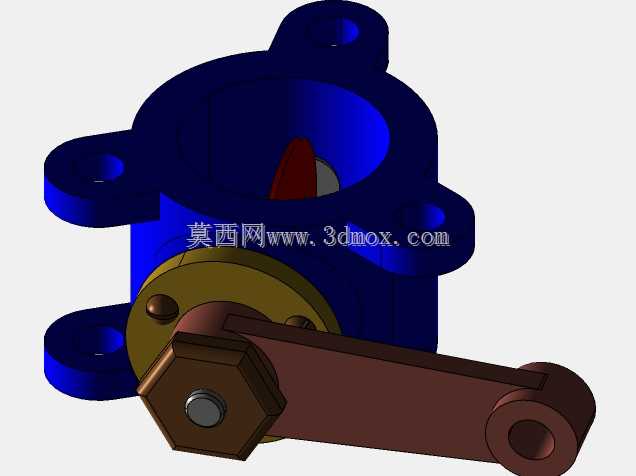

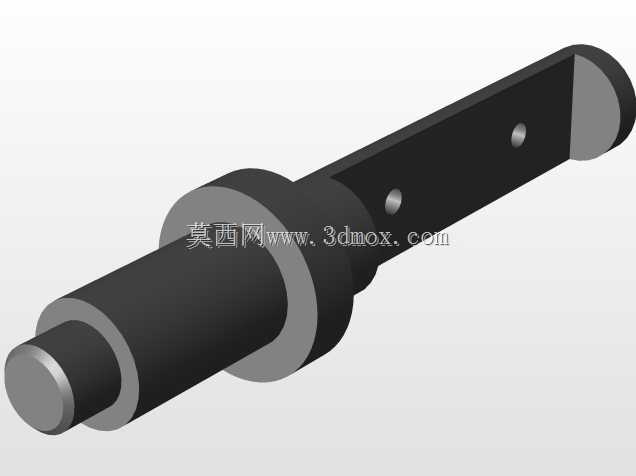

这款手动杠杆驱动蝶阀的结构设计，核心围绕低压流体管路的截断与调节需求展开，可广泛应用在给排水管网、暖通空调循环管路、小型化工流体输送、环保水处理设备的管路上，适配清水、低浓度酸碱流体、常温压缩空气等多种介质工况，相比同通径闸阀、截止阀，结构长度更短，安装占用空间更小，启闭操作力矩更低，日常维护无需整体拆离管路即可完成密封件更换。从结构设计逻辑来看，阀体采用四耳法兰式连接结构，四个带通孔的连接耳沿阀体圆周均匀分布，安装时可直接穿过螺栓与管路法兰对接，法兰密封面为平面结构，适配常规橡胶垫片即可实现端面密封，阀体流道为直通式设计，介质流经时流阻系数仅为同通径截止阀的三分之一，不会出现明显的介质压损，适合对管路压降敏感的循环系统使用。驱动端采用外置杠杆式手柄结构，手柄与阀杆的连接部位设置了六角防松锁紧结构，通过六角螺母与阀杆端部的螺纹配合压紧手柄，避免长期启闭操作后手柄与阀杆出现配合间隙导致的开关角度偏差，手柄长度经过力矩匹配计算，操作人员无需借助加力杆即可单手完成全行程启闭，阀杆与阀体的转动配合部位设置了铜合金轴套，降低转动摩擦阻力的同时，避免阀杆与铸铁阀体直接接触出现咬合锈蚀，延长户外工况下的使用寿命。蝶板安装在阀体中心流道内，转动角度范围为0到90度，0度位置为全关状态，90度位置为全开状态，在0到90度之间任意角度停留时，可实现管路流量的线性调节，蝶板边缘设置了环形密封槽，用于镶嵌橡胶密封圈，全关状态下密封圈与阀体内壁均匀贴合，实现零泄漏截断。安装边界方面，这款蝶阀的结构长度符合常规中线蝶阀的安装尺寸规范，四个连接耳的螺栓孔中心距匹配对应通径的国标法兰尺寸，安装时无需额外调整管路间距即可直接替换同规格的老旧蝶阀，阀体外伸的手柄转动范围内无突出结构，安装时需预留足够的手柄操作空间，避免手柄转动时与周边管路、支架出现干涉。从建模细节来看，各个零件的配合公差都做了对应设置，阀杆与轴套的配合采用间隙配合，保证转动顺畅无卡滞，螺栓、螺母等紧固件都采用标准件建模，可直接导出工程图用于生产加工，也可导入仿真软件对阀杆受力、密封面比压进行校核计算，为后续的结构优化提供基础模型支撑。
