车床IK625配套弧形防护盒盖结构

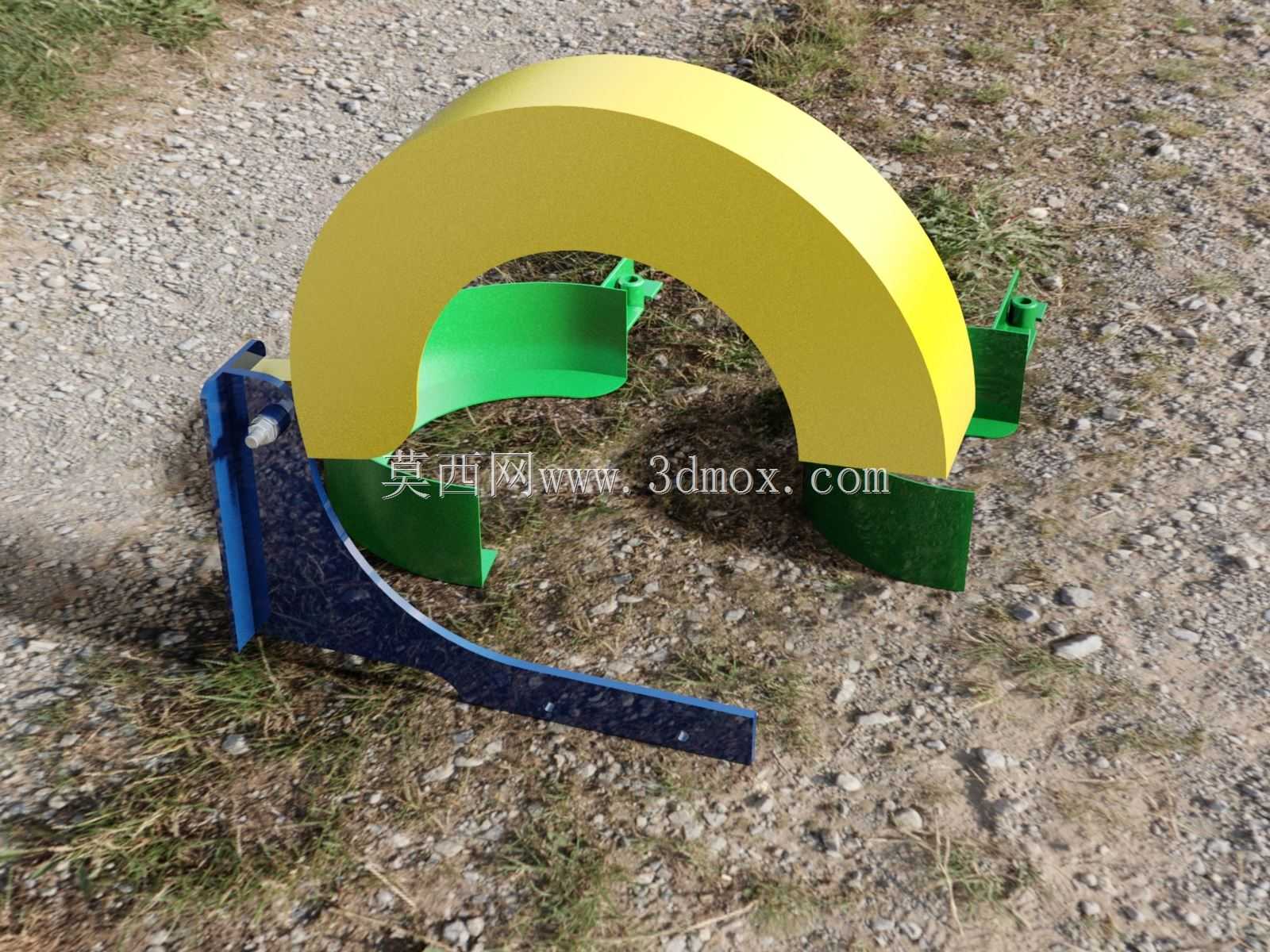

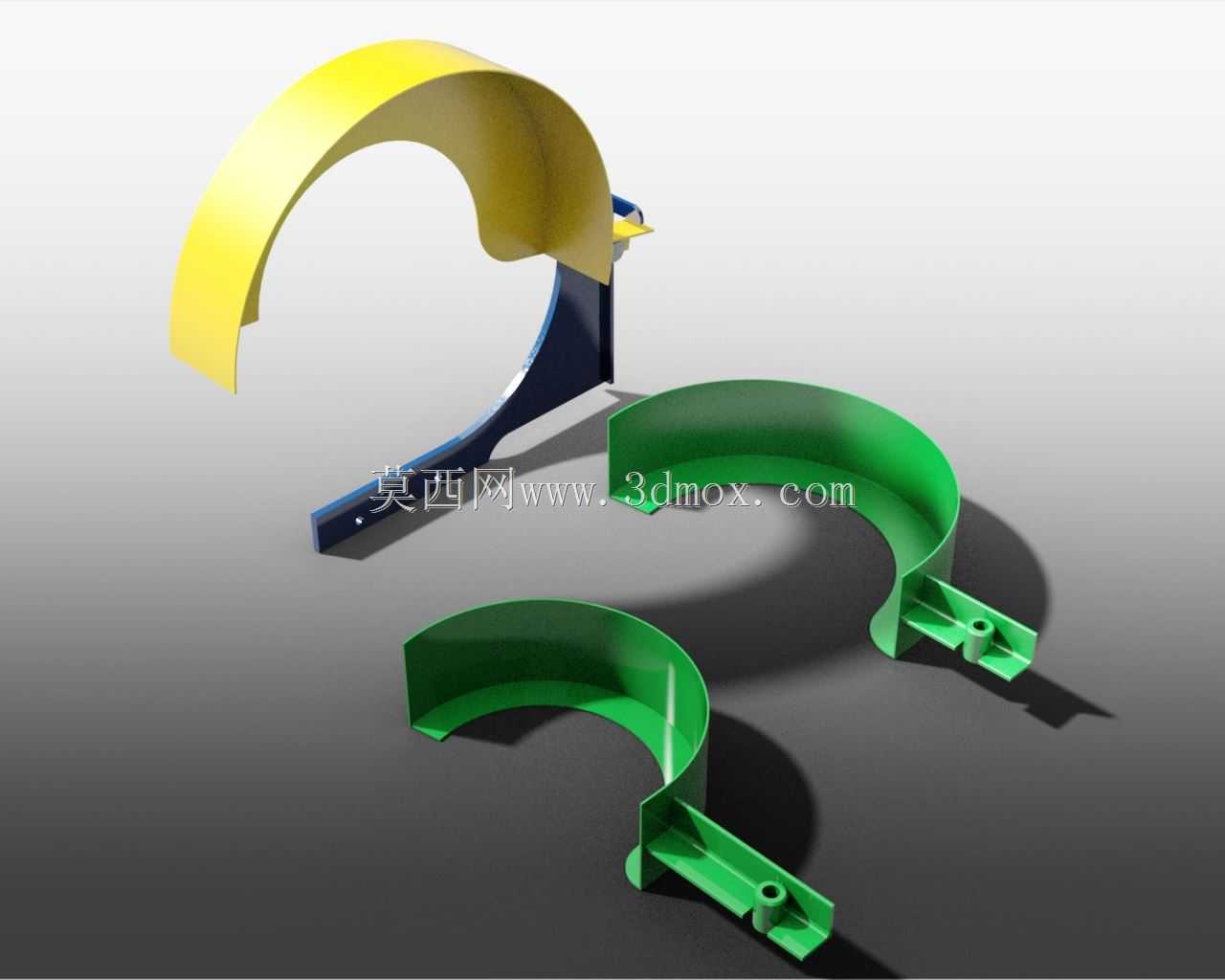

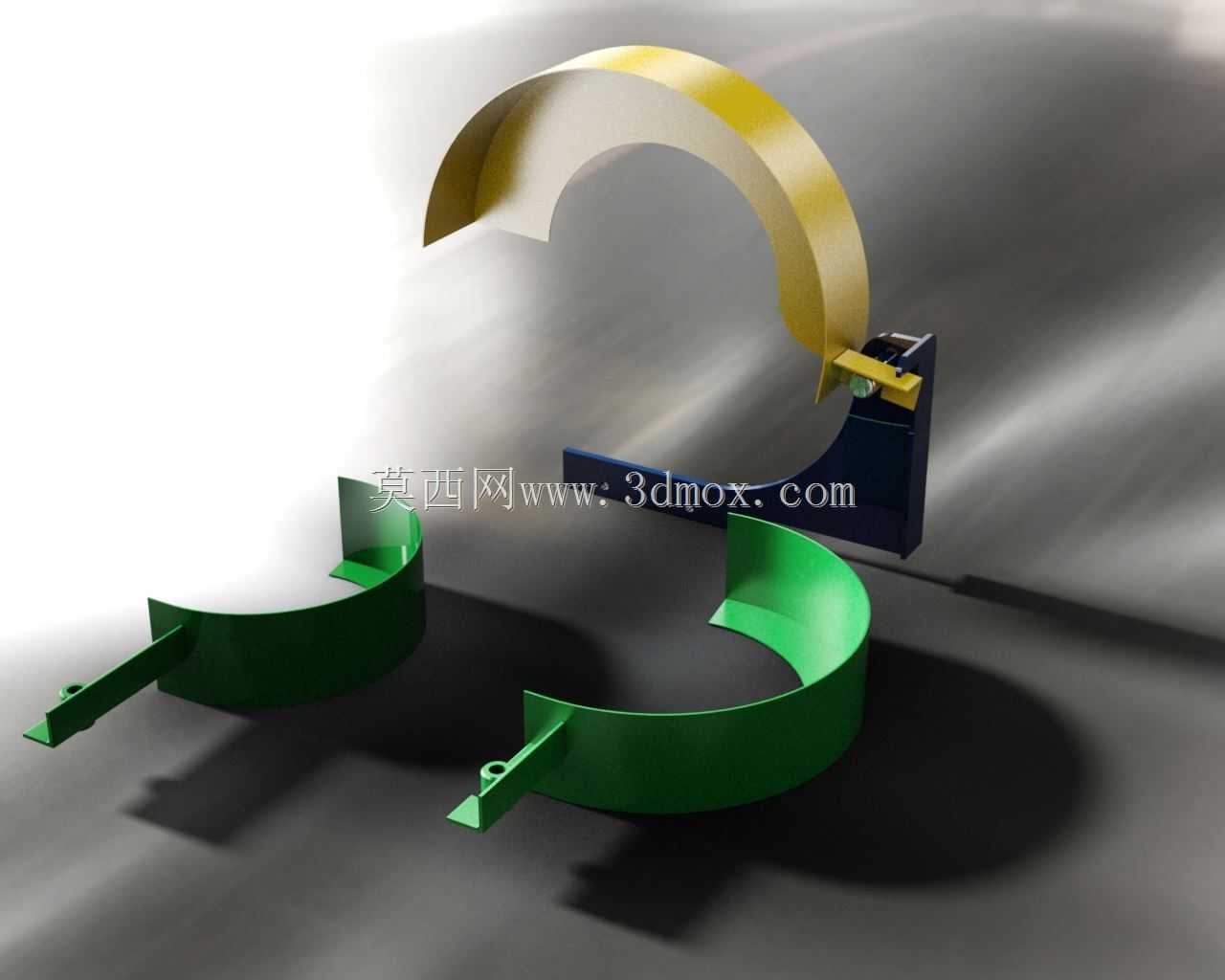

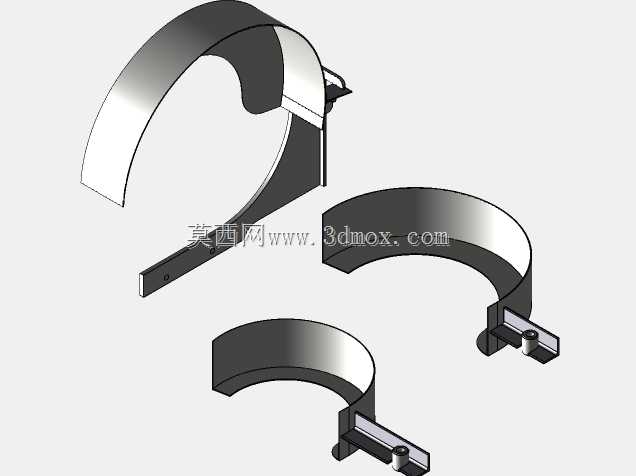

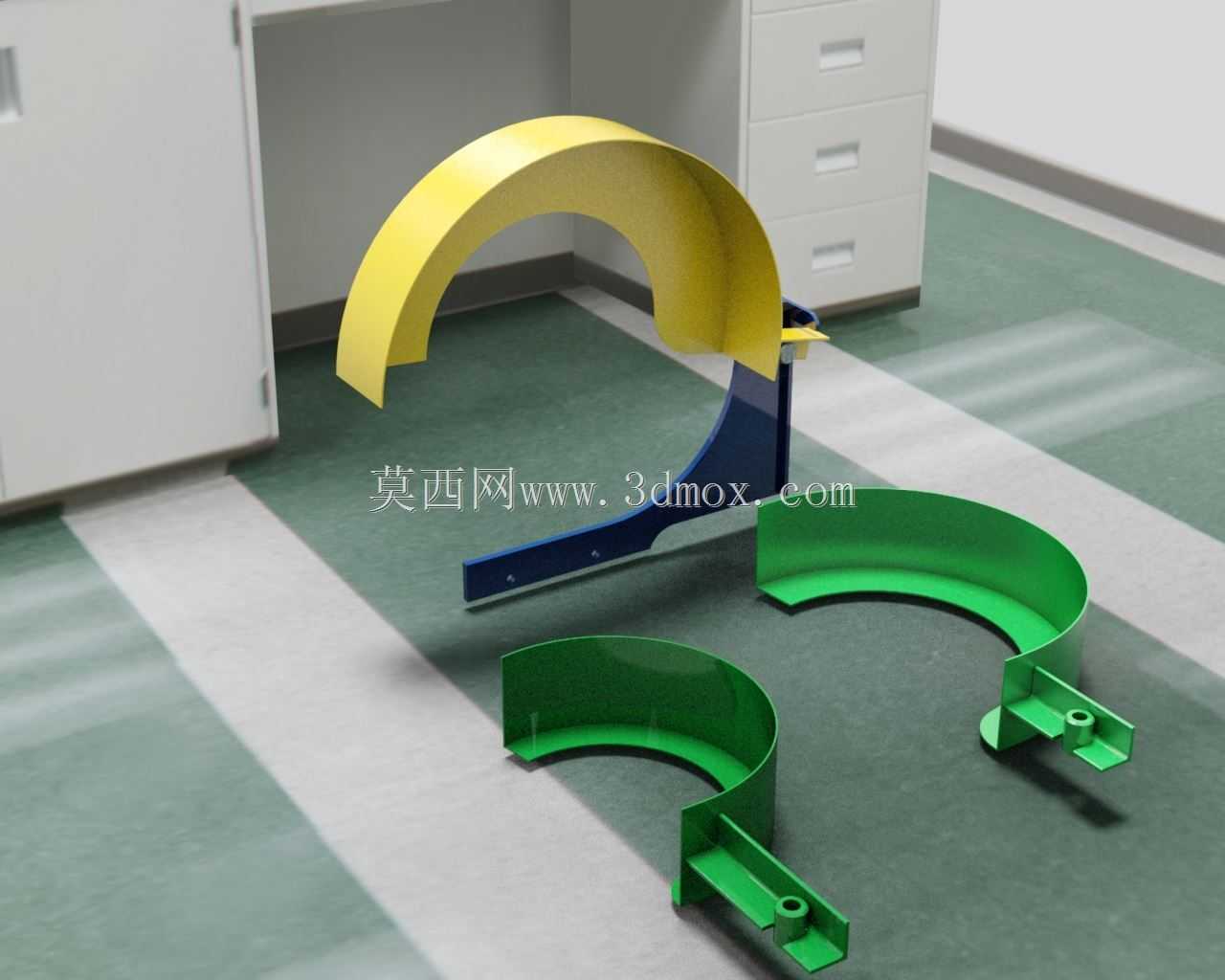

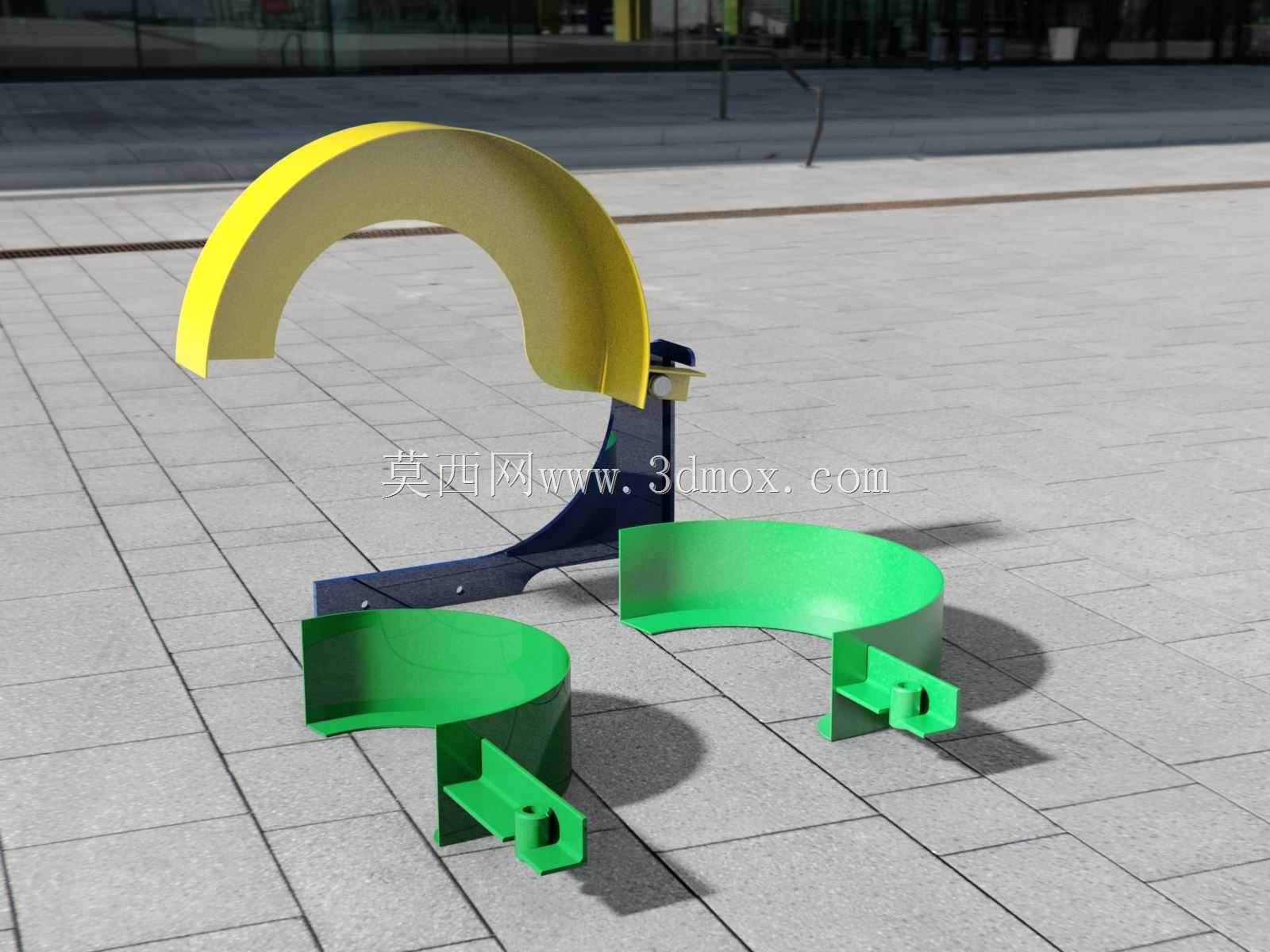

这款弧形盒盖是车床IK625加工区域的配套防护构件，主要用于车床卡盘侧旋转作业区域的安全防护，日常加工过程中，可阻挡高速切削产生的铁屑飞溅、切削液溅射，避免切屑崩溅伤及操作工人，同时也能防止外部杂物落入卡盘与床身的衔接缝隙，减少卡盘转动卡滞、导轨面被落屑刮花的风险。从结构设计来看，主体采用大半径半圆弧造型，完全匹配卡盘旋转时的最大外圆轨迹，安装后不会和卡盘、装夹的工件产生运动干涉，圆弧段的厚度经过受力校核，可承受普通切屑的高速冲击，不会出现受撞击变形的问题。两侧延伸的安装支脚带有预加工的固定孔位，安装时可直接通过螺栓固定在车床床身的对应安装基座上，支脚的弯折角度经过实机匹配，贴合床身安装面的弧度，不需要现场额外修配即可完成装配，安装边界完全适配IK625车床原有护罩的衔接尺寸，和相邻的侧护板、排屑导向板拼接后没有明显缝隙，可形成完整的防护围挡。不同颜色的分段结构对应不同的功能区域，黄色的大圆弧段是主要的防护遮挡面，采用醒目的明黄色符合机床安全防护的视觉警示要求，操作人员可快速识别防护边界，避免肢体误入旋转作业区；绿色的内凹段是排屑导向结构，表面做了顺滑的弧面过渡，飞溅到内壁的切屑和切削液可顺着弧面滑落至下方的排屑槽，不会在护罩内部积屑；深蓝色的侧支段是安装固定结构，厚度比防护面更厚，承担整个护盖的固定支撑作用，可抵消机床运行时产生的振动，避免长期使用后固定螺栓松动。设计过程中优先考虑了日常维护的便利性，整个盒盖采用分体拼接结构，需要清理护罩内部积屑、检修卡盘部件时，只需拆下支脚的固定螺栓即可整体取下，不需要拆解周边的其他护罩构件，大幅降低日常维护的操作时长。圆弧面的曲率经过反复校核，既保证足够的防护覆盖范围，又不会遮挡操作人员观察切削状态的视线，操作时可透过护罩的上沿间隙清晰看到刀具切削的全过程，不会对加工操作造成视线阻碍。安装后护盖的最外沿距离卡盘最大旋转外圆留有足够的安全间隙，即使装夹最大直径的棒料工件，也不会和护盖内壁产生刮擦，适配车床的常规加工尺寸范围。
