多关节夹持式工业机械臂三维设计作品

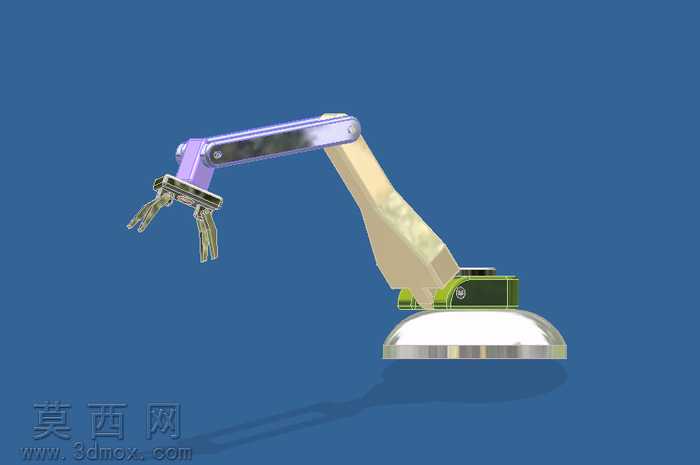

本作品为多关节夹持式工业机械臂三维建模设计，整体采用Autodesk Inventor完成全参数化建模与装配校验，建模过程严格遵循机械设计的尺寸规范与装配逻辑，对机械臂的各个组成部件进行了独立的特征建模，确保各关节的运动自由度符合实际工业机械臂的运动逻辑。从结构设计来看，该机械臂采用基座回转、大臂俯仰、小臂俯仰、腕部回转、末端夹持的多自由度串联结构，底部为圆盘式安装基座，建模时对基座的安装定位面、内部传动容纳腔进行了精细化的特征绘制，保证基座能够为整臂提供稳定的支撑基础；大臂与小臂采用轻量化的结构设计，在保证结构刚度的前提下对臂体进行了合理的减重处理，臂体的铰接部位设计了标准的轴承安装位与传动件容纳空间，确保关节转动的顺畅性；末端执行器采用两指式夹持结构，对夹指的开合导向结构、驱动连接位进行了细致建模，可适配常规工业场景下的工件夹持搬运作业。材质与渲染层面，渲染阶段针对不同部件赋予了贴合实际工业设备的材质属性：基座部分赋予磨砂金属与亮面镀铬结合的材质，还原工业设备底座的厚重质感与金属光泽；臂体主体部分分别赋予米黄色工程硬质塑料与紫色金属漆面材质，区分不同结构段的视觉层次；关节铰接部位赋予金属抛光材质，突出机械结构的精密感；末端夹指赋予金属加工面材质，体现夹持部件的耐磨属性；背景采用纯色深蓝背景，搭配柔和的环境光影与定向补光，清晰呈现机械臂的整体轮廓与结构细节，同时添加了符合真实光照逻辑的地面投影，提升渲染效果的真实感。设计思路上，该机械臂定位为轻型工业搬运作业执行机构，整体结构紧凑，各关节的运动范围经过合理的参数化设定，可覆盖常规工位的作业半径需求，建模过程中完成了全局干涉检查，确保各关节在极限运动位置下不会发生部件碰撞，所有铰接部位的配合关系均按照实际机械装配的公差要求进行设定，模型可直接用于后续的运动仿真演示、作业路径模拟以及相关教学演示场景，能够直观展现多关节工业机械臂的结构组成与运动原理，为同类轻型机械臂的结构优化、方案验证提供可靠的三维模型参考。
