单轴栏板式货运牵引拖车结构

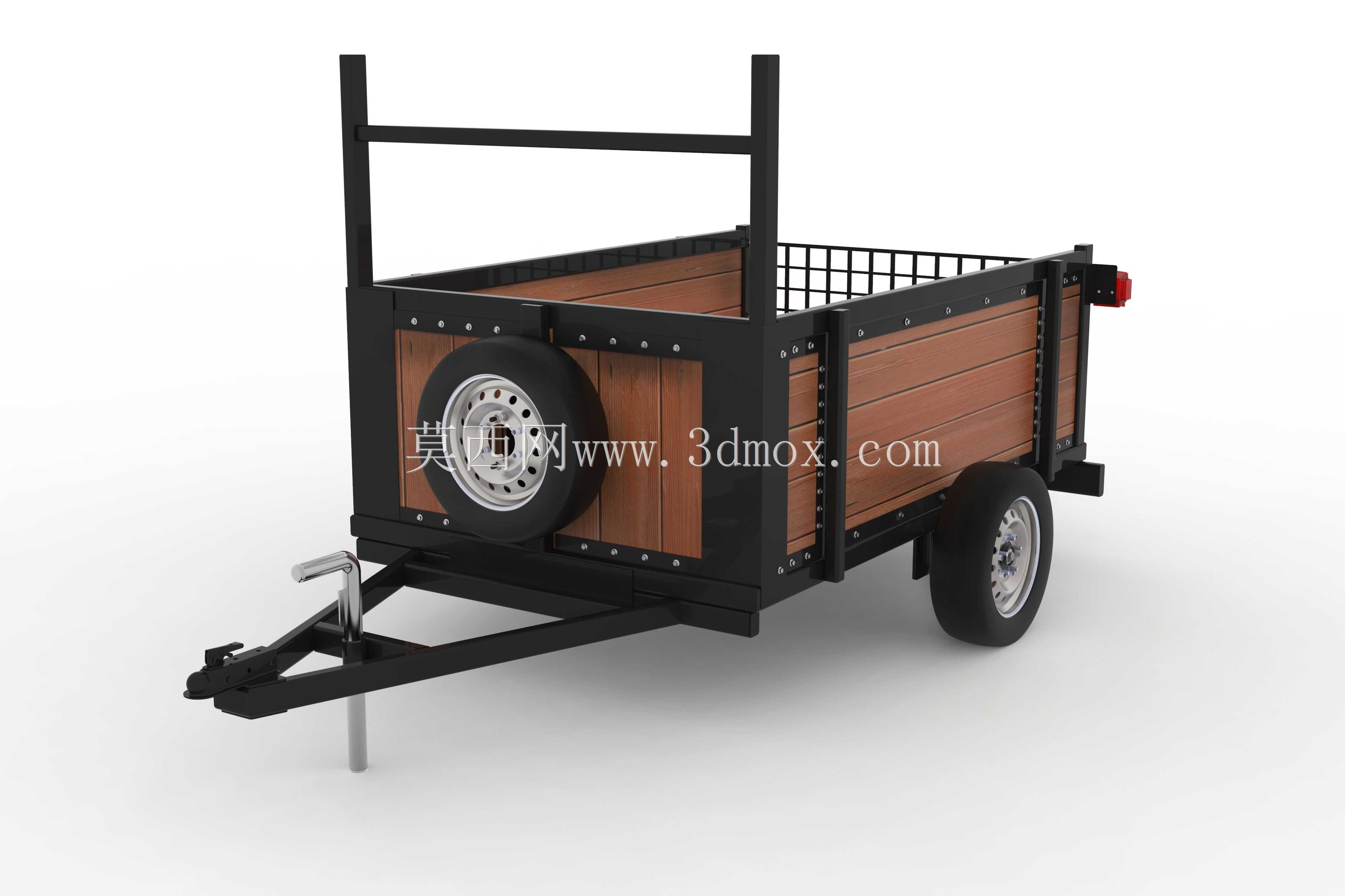

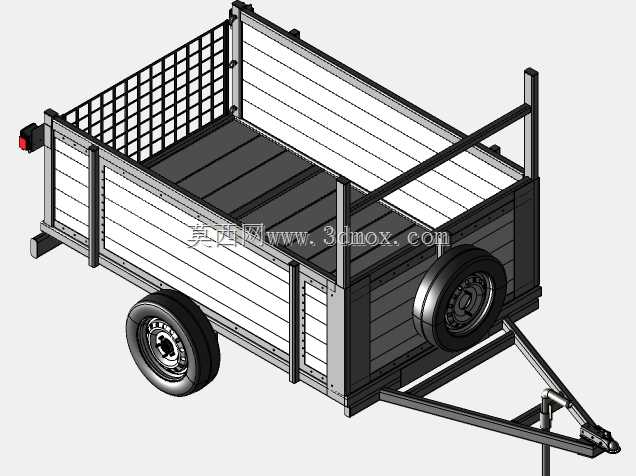

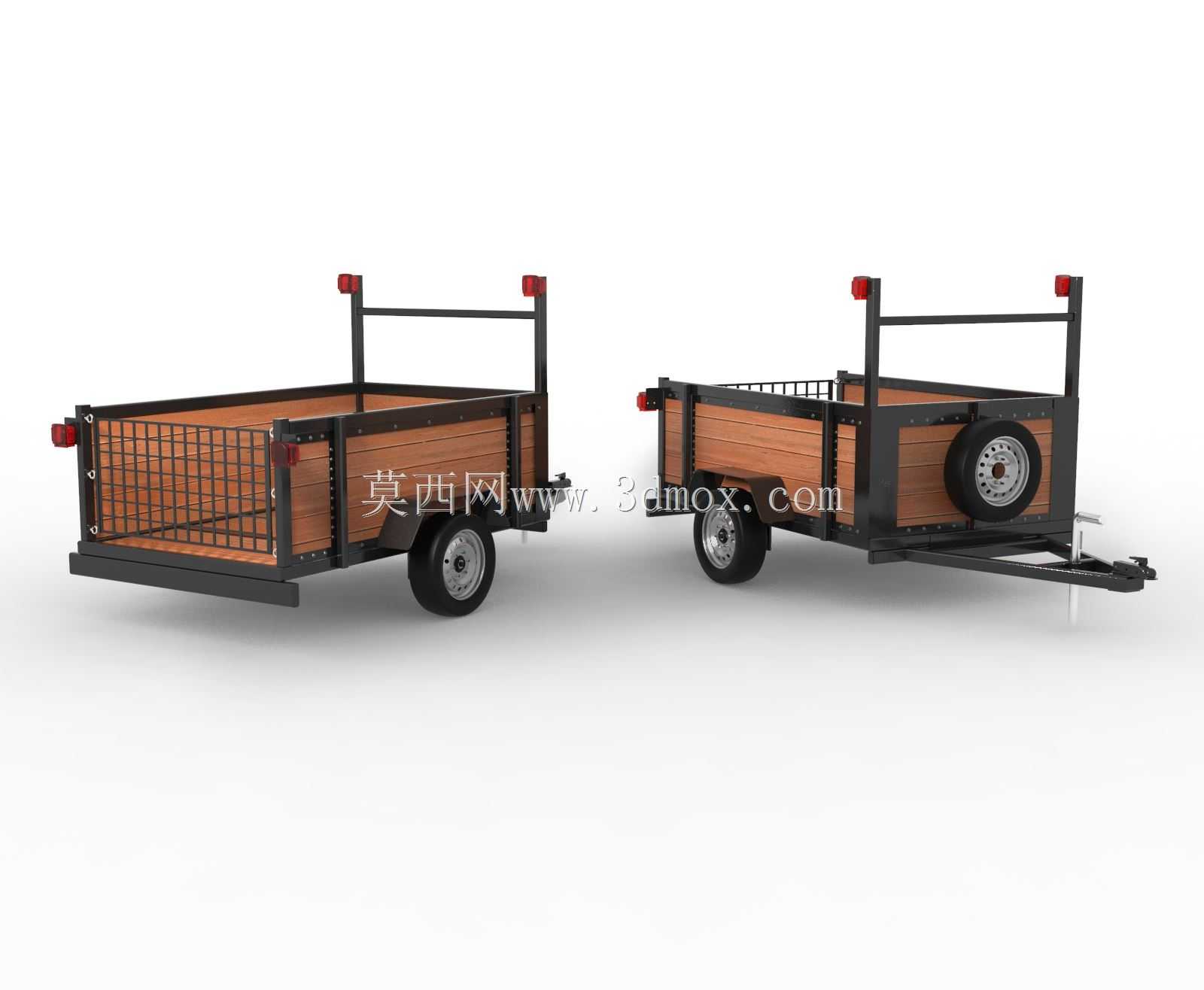

这款单轴牵引拖车主要面向小型货运接驳、户外物资转运、农用机具拖运等场景，可适配具备标准牵引接口的乘用车辆、轻型农用机械，在城郊短途配送、露营装备运输、农场物料转运等工况下承担装载功能，无需额外改装牵引端即可完成挂接作业。从结构设计来看，货箱采用金属框架搭配木质栏板的组合形式，框架部分通过螺栓拼接成型，栏板分段固定在金属立柱之间，既保证了整体结构的抗冲击强度，也能降低货箱自重对牵引载荷的占用；货箱前部设置立式防护架，可避免运输过程中货物向前滑移撞击牵引连接结构，侧部预留的网格拓展区可根据使用需求加装防护网，防止零散小件货物在行驶过程中掉落。牵引连接端采用标准球头挂接结构，配套设置可折叠式支撑支腿，在脱离牵引车停放时，支腿落地可保持货箱水平状态，避免拖车前倾或侧翻；挂接位置的连接结构做了加强处理，可承受起步、制动过程中的瞬时冲击力，减少长期使用后的结构变形风险。行走部分采用单轴双轮布局，轮胎选用适配非铺装路面的橡胶轮胎，轮组轴承做了密封处理，可适应泥泞、碎石等复杂路面的行驶需求，降低日常维护频次；备胎通过螺栓固定在货箱前部栏板外侧，更换时无需挪动货箱内装载的货物，操作空间充足，可快速完成换胎作业。尾部设置标准反光标识安装位，可根据道路行驶要求粘贴反光标识或加装尾灯组件，满足公路低速行驶的安全规范。整体外形尺寸控制在轻型牵引设备的合规范围内，挂接后不会超出牵引车的宽度边界，转弯时的内轮差经过校核，可适配常规乡村道路、小区内部道路的转弯半径要求；货箱栏板高度经过优化，既保证了足够的装载容积，也不会因为栏板过高遮挡牵引车的后方观察视野。设计过程中对各连接点的受力做了针对性强化，牵引架与货箱主框架的连接位置采用加厚钢板焊接加螺栓紧固的双重固定形式，可承受额定载荷下的颠簸冲击，长期使用不易出现焊缝开裂、连接松动等问题；货箱底板采用平整化设计，货物堆放时不会出现局部凸起导致的受力不均，也方便日常清理货箱内残留的杂物。
