手动五速换挡操纵机构结构设计

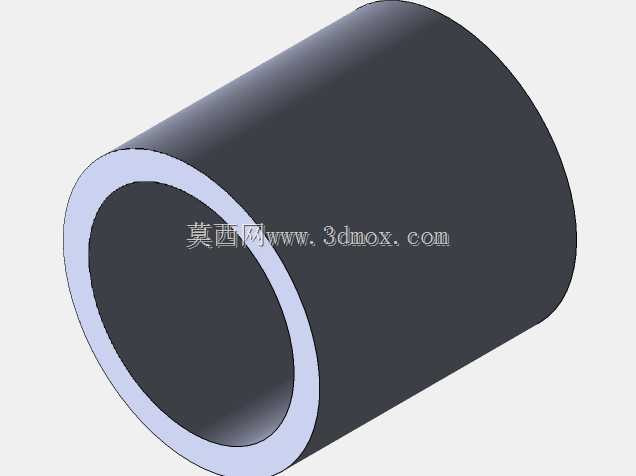

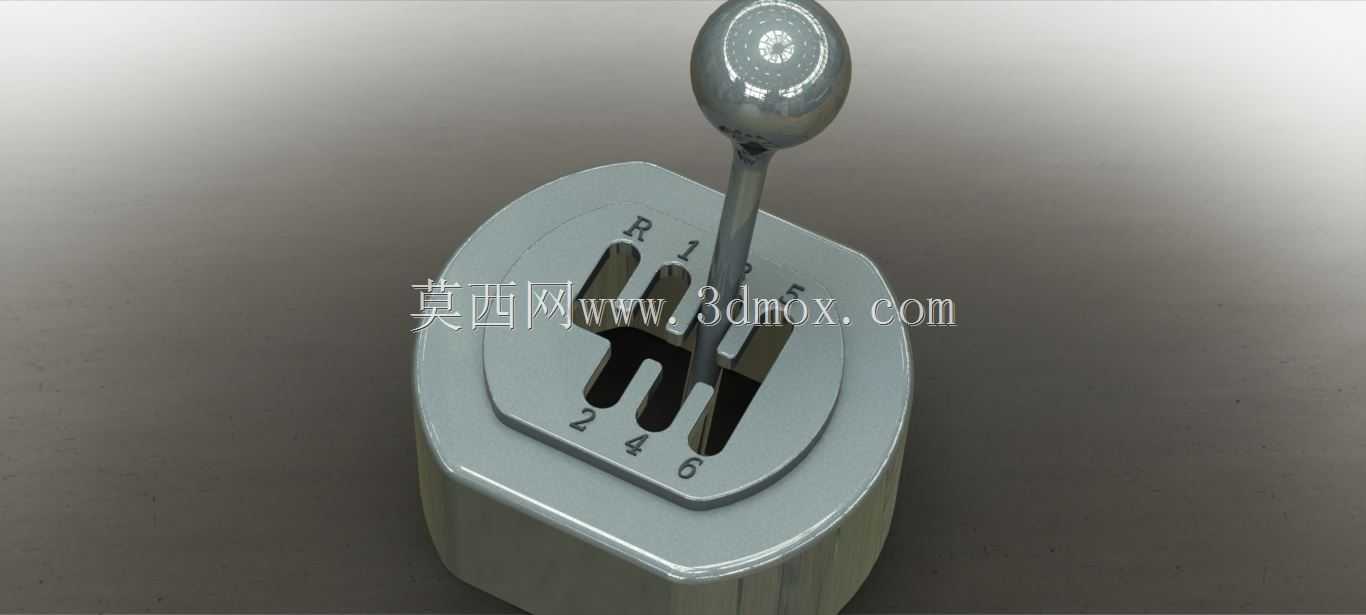

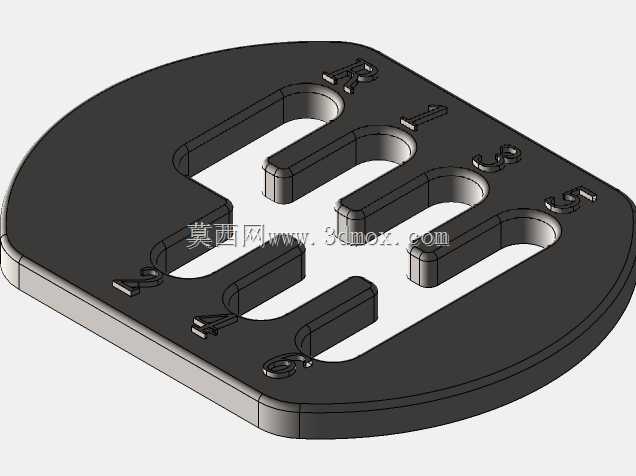

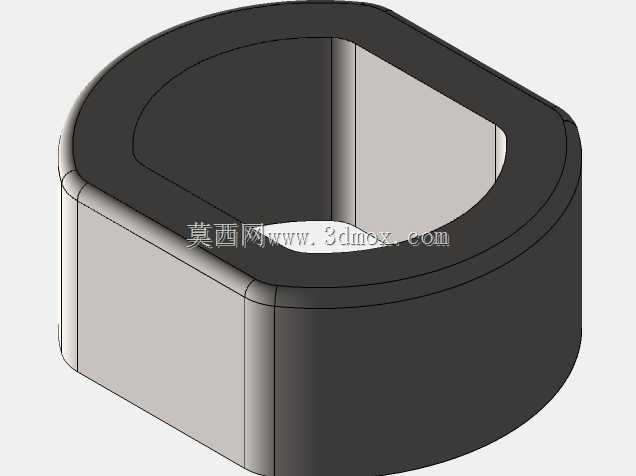

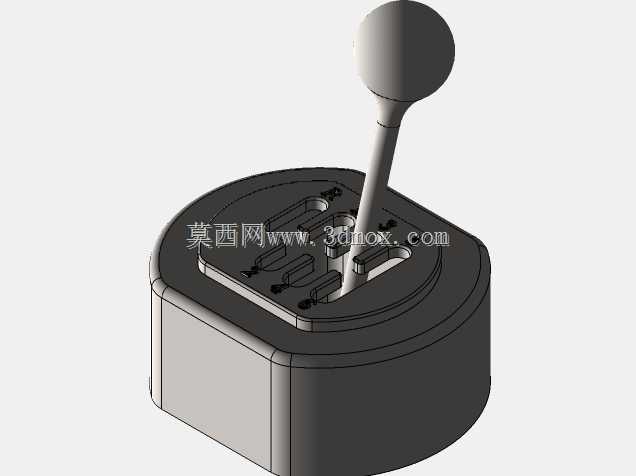

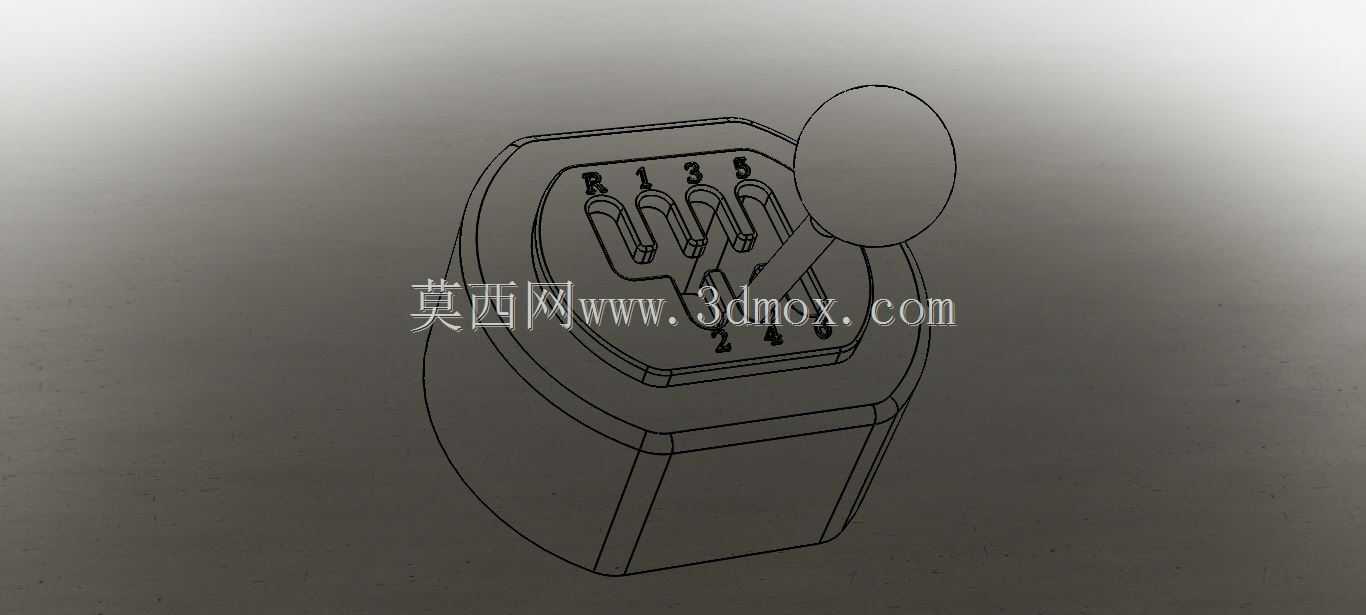

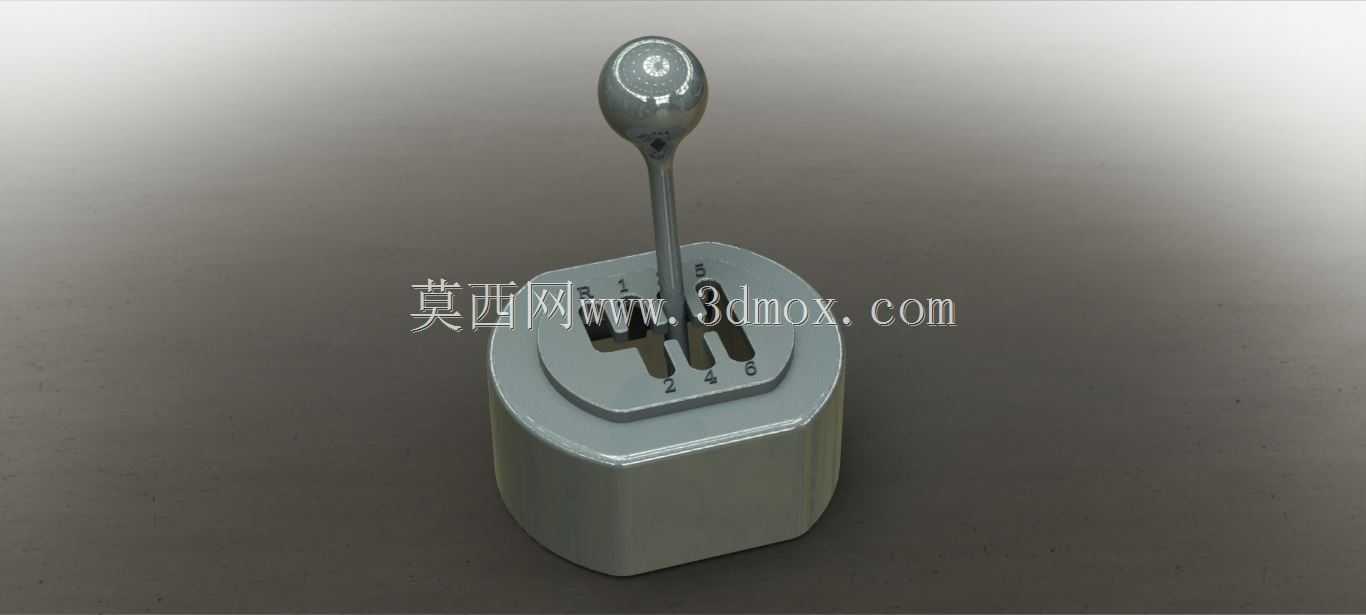

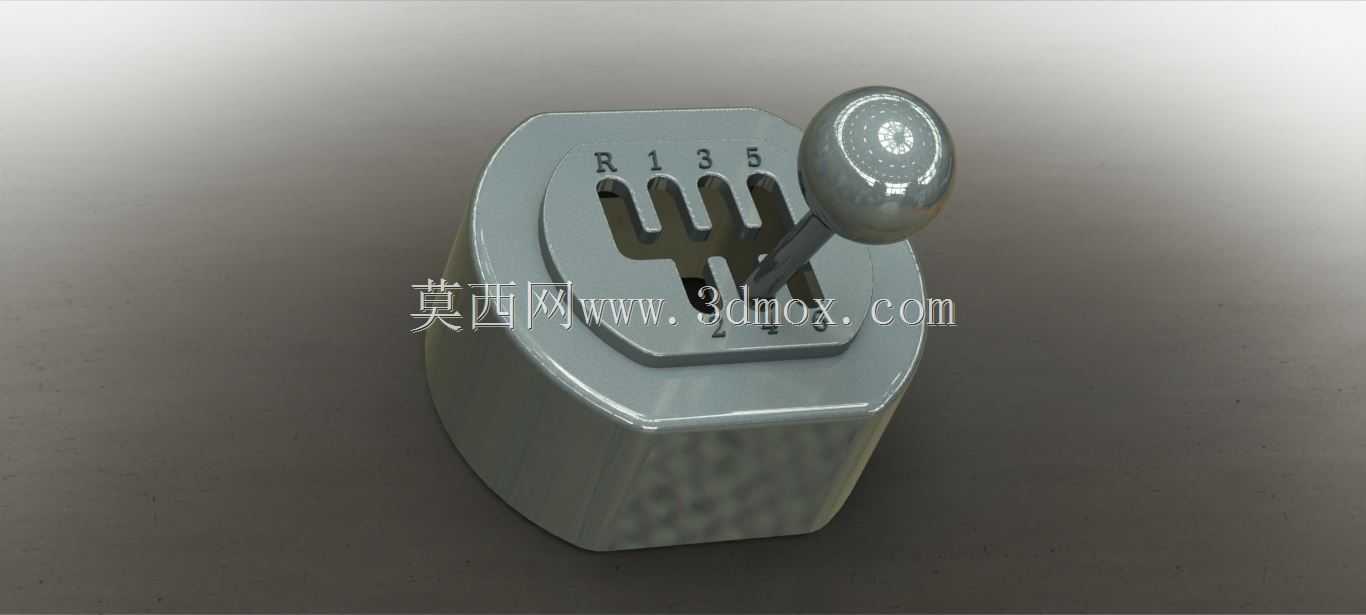

这套手动换挡操纵结构，核心适配横置前驱布局的乘用车辆与大排量跨骑式摩托车的手动变速系统，在日常整车装配场景中，需要先匹配驾驶舱地板的安装开孔尺寸，基座底部预留的三个固定凸台，对应车身地板焊接的M8安装螺柱位置，安装时凸台与地板钣金之间需加装3mm厚的丁腈橡胶减震垫，避免发动机怠速振动传递到换挡球头引发挡把抖动。从功能实现逻辑来看，该结构采用H型换挡槽定位设计，槽道的R挡位置设置了向上提拉的解锁凸台结构，防止行驶过程中误挂倒挡打齿，1、2挡槽道与3、4挡槽道之间的横向间隙控制在12mm，匹配换挡拉索的横向行程余量，避免换挡时出现卡滞或挡位吸入感不足的问题。设计过程中，换挡杆的摆动支点设置在基座腔体内部三分之二高度位置，杠杆比经过反复校核，球头处的换挡行程控制在横向40mm、纵向85mm范围内，符合多数驾驶员的操作习惯，不会出现换挡行程过长导致手臂动作幅度过大，或是行程过短挡位辨识度差的问题。基座外壳采用一体压铸成型的铝合金材质，表面做哑光喷塑处理，既能够抵御冬季融雪剂、夏季洗车水渍的腐蚀，也能避免驾驶舱内强光反射干扰驾驶员视线。换挡球头采用球面人体工学设计，直径38mm，表面包覆软质防滑纹理，长时间握持操作不会产生硌手的不适感，球头内部嵌装有配重块，能够在换挡过程中增加吸入感，降低驾驶员的操作力度。在实际装车验证环节，该结构需要匹配变速器端的换挡摇臂行程，拉索固定点的位置公差控制在±0.2mm以内，避免出现挡位不准、脱挡的问题，基座腔体内部预留了润滑脂存储槽，出厂时填充低温性能优异的锂基润滑脂，能够保证-30℃到60℃的环境温度下，换挡操作始终保持顺滑无卡滞，不需要后期频繁拆解维护。针对摩托车适配场景，该结构可以缩小整体尺寸比例，将基座安装位置调整到燃油箱侧下方，换挡杆长度缩短至适配脚部操作的尺寸，换挡槽的挡位标识对应摩托车的国际挡或循环挡逻辑，同样能够实现清晰的挡位定位，避免骑行过程中误操作。
