机床用立式多工位手动换刀刀架结构

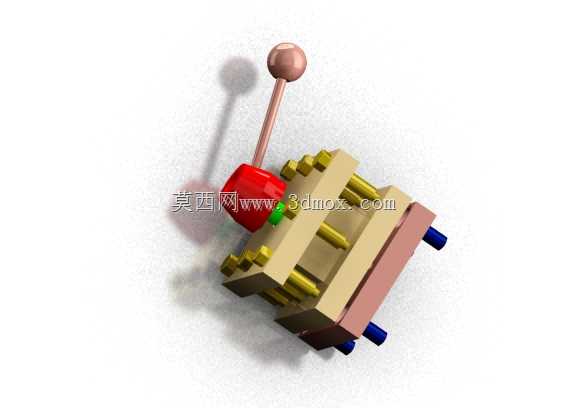

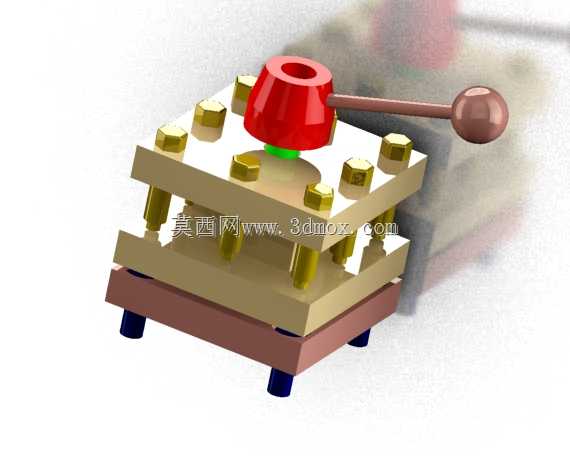

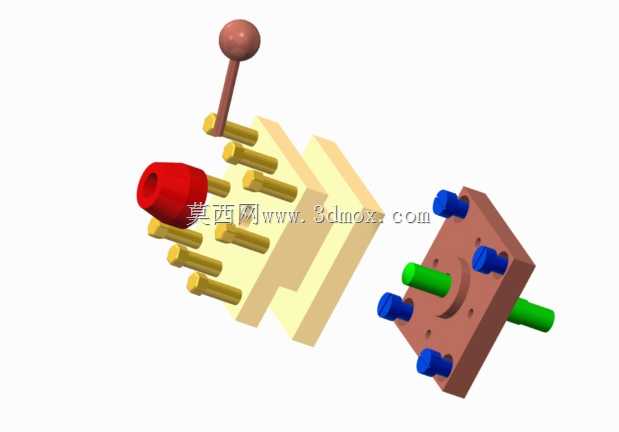

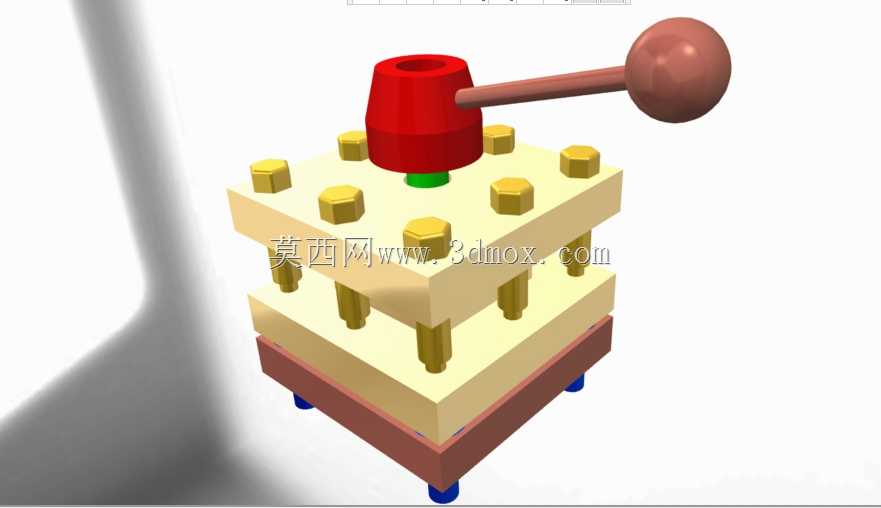

这款手动多工位刀架主要适配中小型普通车床、台式铣床的手动刀具切换需求，常见于小型机加工车间、五金维修作坊的单台设备配套，也可作为教学实训设备的配套工装使用，承担多把加工刀具的装夹、定位、工位切换功能，能减少加工过程中反复拆装刀具的辅助时间，降低换刀过程中的定位误差。从结构设计来看，整体采用层叠式立式布局，底部为安装基座，设置有四个定位支脚，可直接通过螺栓固定在机床中拖板或者工作台的T型槽上，安装时需保证刀架定位基准面与机床进给方向的平行度误差控制在0.02mm以内，避免刀具装夹后出现加工偏斜。中间层为刀位安装板，均匀分布八个刀具装夹工位，每个工位配套六角压紧螺栓，可通过螺栓预紧力压紧不同规格的车刀、镗刀或者小型铣刀，装夹时刀具伸出长度需根据加工行程调整，避免刀架回转时与工件、卡盘发生干涉。上部为锁紧与操作机构，红色的锁紧套配合操作手柄，可在工位切换完成后实现整个回转盘的刚性锁紧，避免加工过程中刀架出现位移让刀，操作手柄的球形端头符合人体工学设计，操作人员单手即可完成工位回转、锁紧的全套动作，操作力矩经过适配，无需借助额外加力杆即可完成锁紧。设计过程中，回转副采用了小间隙配合结构，既保证回转动作顺畅无卡滞，又能将回转间隙控制在合理范围内，减少重复定位误差，各层板之间的定位销采用淬硬处理，长期使用磨损后可单独更换，降低维护成本。刀架整体高度控制在适配中小型机床的安装空间范围内，回转直径不会超出机床工作台的安全边界，安装时无需对原有机床结构做额外改造，可直接替换同规格的老式方刀架，装夹工位数量比传统四工位方刀架提升一倍，能满足单次装夹完成多工序加工的需求，比如在小型轴类零件加工时，可同时装夹外圆车刀、端面车刀、切槽刀、螺纹刀、内孔镗刀等多把刀具，无需中途拆装换刀即可完成全部工序加工。
