浮子式波浪能线性发电装置结构设计

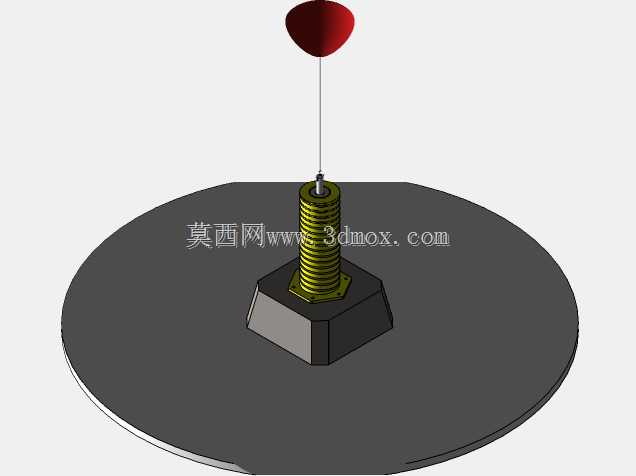

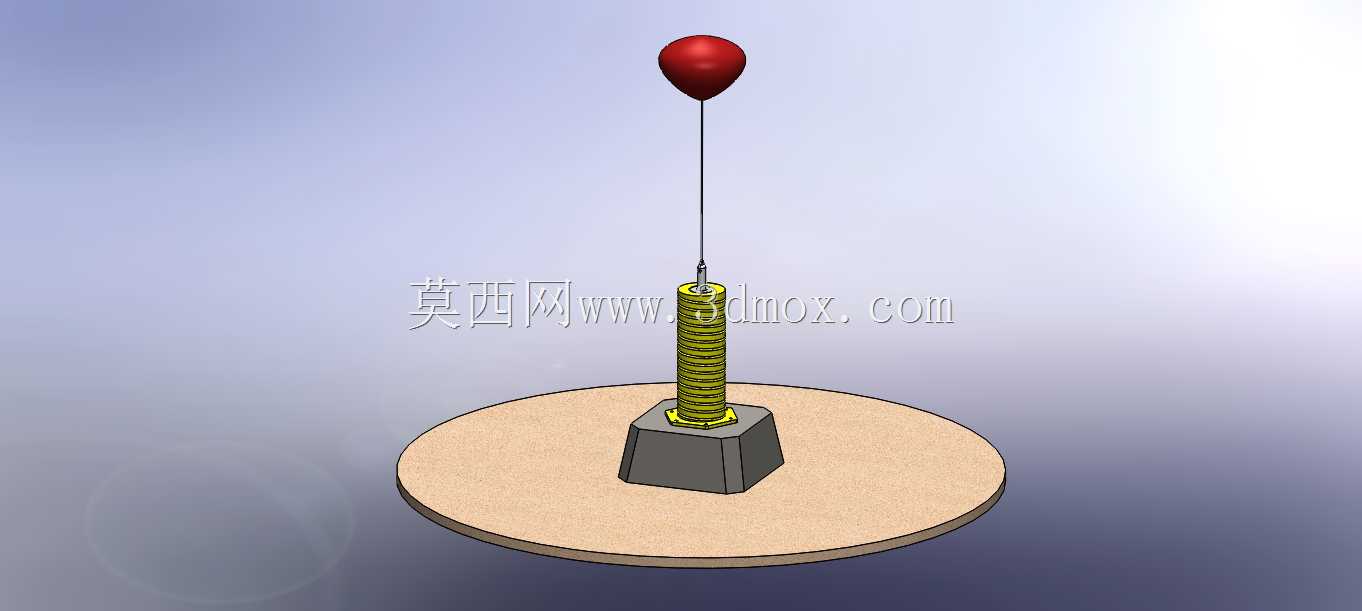

该装置面向近岸浅海区域的波浪能捕获场景设计，核心功能是将海浪起伏的往复直线机械能直接转换为电能，省去传统旋转式发电所需的中间换向传动结构，降低复杂海况下的传动故障概率。整套装置采用海底基础固定的安装形式，底部基座需预设与海床锚固结构匹配的安装孔位，安装时需根据当地潮差、平均波高确定立柱伸出海床的高度，确保浮子在最高潮位时不会与下部定子结构发生碰撞，最低潮位时连接缆绳仍处于张紧状态，避免缆绳松弛缠绕。

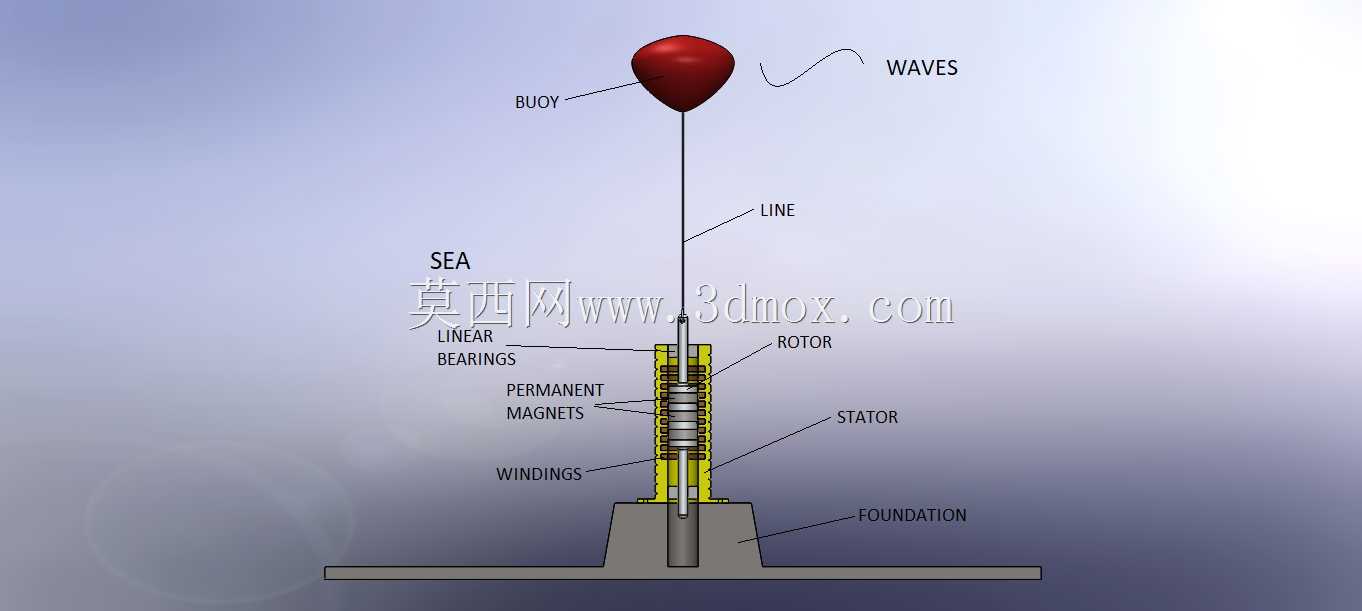

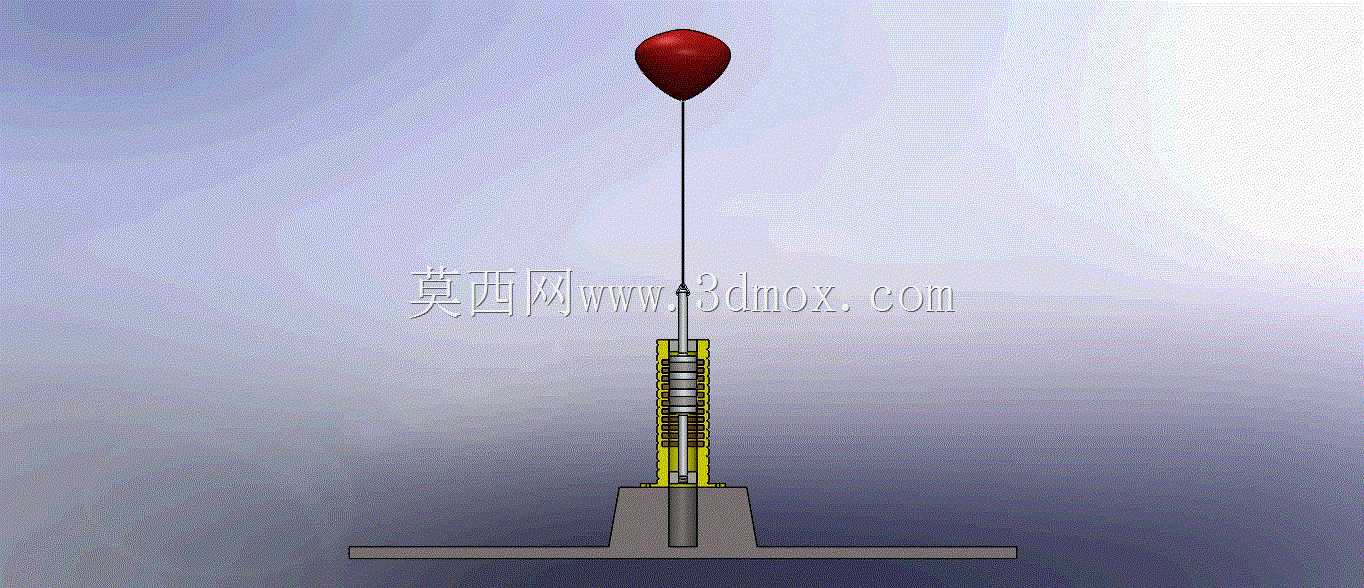

结构设计上，浮子采用水滴形流线外形，可降低波浪拍击时的侧向冲击力，表面做圆弧过渡处理减少海生物附着的附着面积；连接缆绳选用耐海水腐蚀的复合编织材质，穿过立柱顶端的导向套与内部转子刚性连接，导向套内置线性轴承，为转子的上下往复运动提供径向约束，同时降低运动过程中的摩擦阻力。发电核心单元采用永磁外转子结构，永磁体沿转子轴向等距排布，对应定子绕组采用分段式绕制方案，当浮子随波浪上下起伏带动转子做直线往复运动时，绕组切割永磁体产生的磁感线直接输出感应电动势，无需额外的运动转换机构。

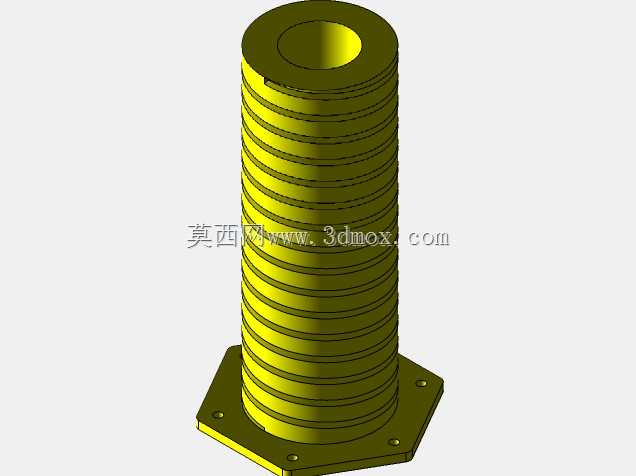

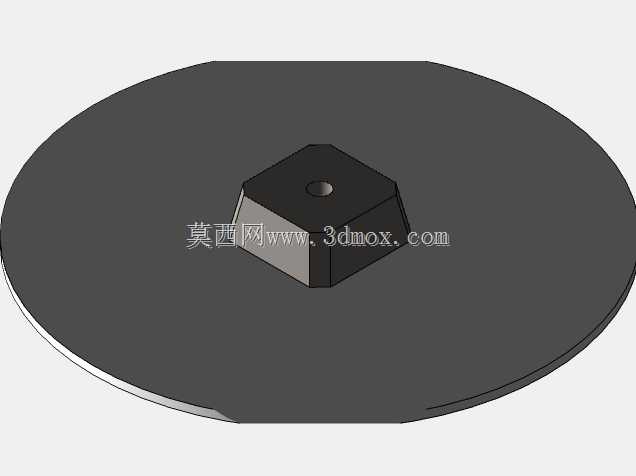

定子整体封装在密封立柱内部，绕组与立柱内壁之间填充导热灌封材料，既隔绝海水渗入，又能将绕组工作产生的热量通过立柱壳体传导到海水中散热，适配长期水下工作的散热需求。线性轴承采用自润滑耐腐蚀材质，预留有泥沙排泄通道，避免海水中携带的细沙进入轴承配合面造成磨粒磨损。底部基础采用大尺寸混凝土配重结构，与立柱下端采用法兰连接，安装时需保证基础上平面的水平度偏差在允许范围内，防止立柱倾斜导致转子运动卡滞。整套装置的运动行程匹配常见近海波高范围，转子两端设置有缓冲限位结构，避免极端大浪情况下转子超出运动行程撞击端部结构造成损坏，输出端预留有电缆穿线通道，可直接连接水下输电电缆将电能输送到岸基储能或用电设备。
