简易水轮发电机组核心构件结构设计

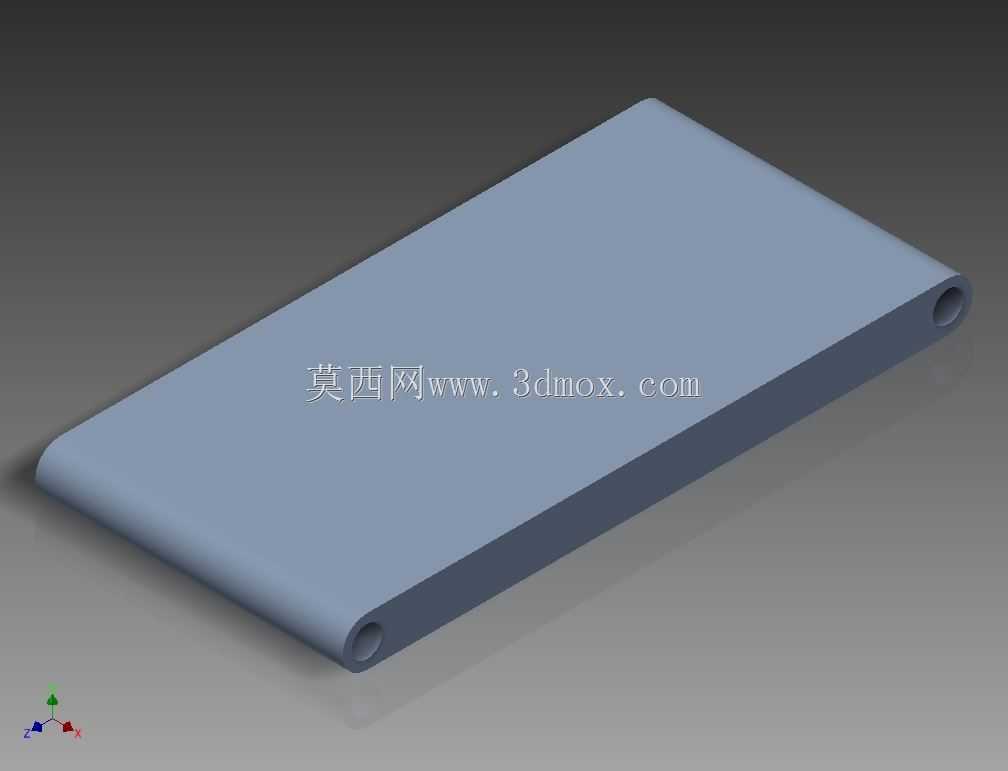

在分布式小水电开发、山区微电网配套、农田水利余能回收场景中，水轮发电相关构件的结构合理性直接决定整套装置的能量转换效率与运行稳定性。本次呈现的构件为简易水轮发电机工程中的核心承载导流部件，整体采用扁长型板式结构设计，主体为等厚度矩形承载基体，基体两端集成同轴贯通式轴孔结构，可直接适配水轮转轴的穿装定位需求，无需额外加装轴套转接件，能有效减少装配环节的累计公差。从设计逻辑来看，该构件在建模阶段优先考虑了流体过流面的平顺性，基体迎水面与背水面均做了小圆弧过渡处理，避免直角结构在高速水流冲击下产生局部涡流损耗，同时降低水流裹挟的砂石对构件边角的冲蚀磨损速率。安装边界层面，构件的长宽比设定充分适配小型引水渠的常规渠宽尺寸，两端轴孔的同轴度公差控制在0.02mm范围内，可保证转轴转动过程中无偏磨卡滞问题，基体厚度经过抗弯强度校核，可承受额定水头下水流冲击产生的径向载荷，不会出现运行过程中构件挠曲变形的情况。不同于大型水电设备的复杂蜗壳导叶结构，该简易构件面向低水头、小流量的分散式水能利用场景，无需配套复杂的调速机构即可实现稳定的动力输出，可直接与低速发电机转子连接，省去了中间齿轮增速环节，降低了整套装置的故障率与维护成本。建模过程中对轴孔与基体的衔接位置做了局部加厚处理，对应力集中区域进行了圆角优化，可有效抵消转轴转动过程中传递的交变载荷，延长构件的疲劳使用寿命。构件的平面度公差控制在0.05mm/m范围内，可保证与相邻密封件的贴合度，减少水流从构件侧边泄漏造成的能量损失，适配的轴孔直径可兼容常规小型水轮的转轴规格，具备一定的通用互换性，能够在不同功率等级的简易水轮发电装置中适配使用。
