车窗升降用齿轮减速驱动电机结构

这类带齿轮减速结构的驱动电机，最常见的应用场景是乘用车辆的电动车窗升降系统，也可适配在小开度电动调节座椅、电动后视镜折叠这类需要小扭矩低速输出的车载执行部位，部分小型自动化设备的轻负载直线推拉执行端也会选用同结构的动力单元。从实际使用逻辑来看，电机本体输出的是高转速低扭矩的旋转动力，直接驱动负载的话不仅输出力矩不足以带动玻璃升降这类带一定阻力的负载，转速过快也会导致动作过程失控，因此集成在电机输出端的齿轮减速箱就承担了匹配转速、放大输出扭矩的核心作用。

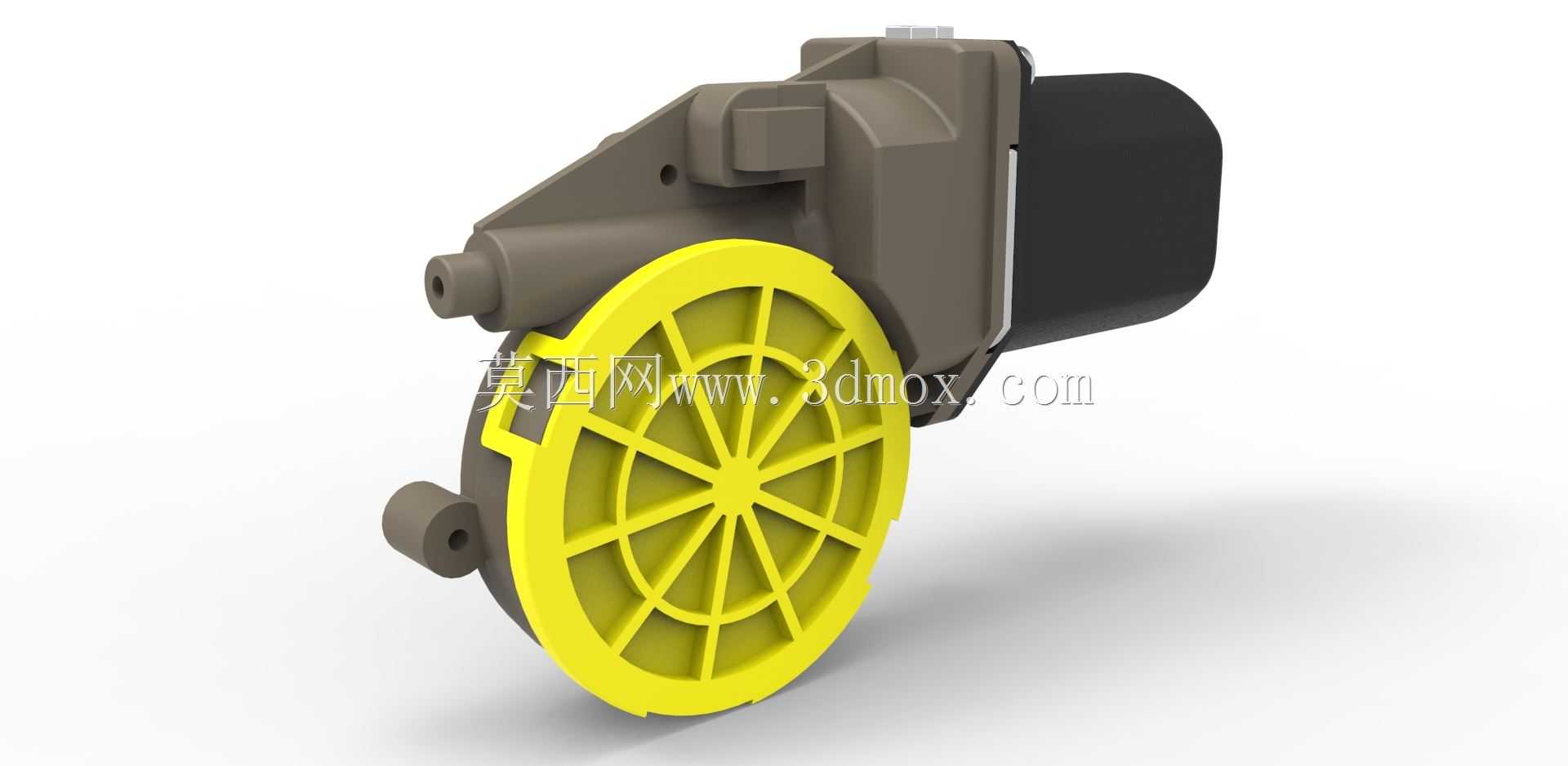

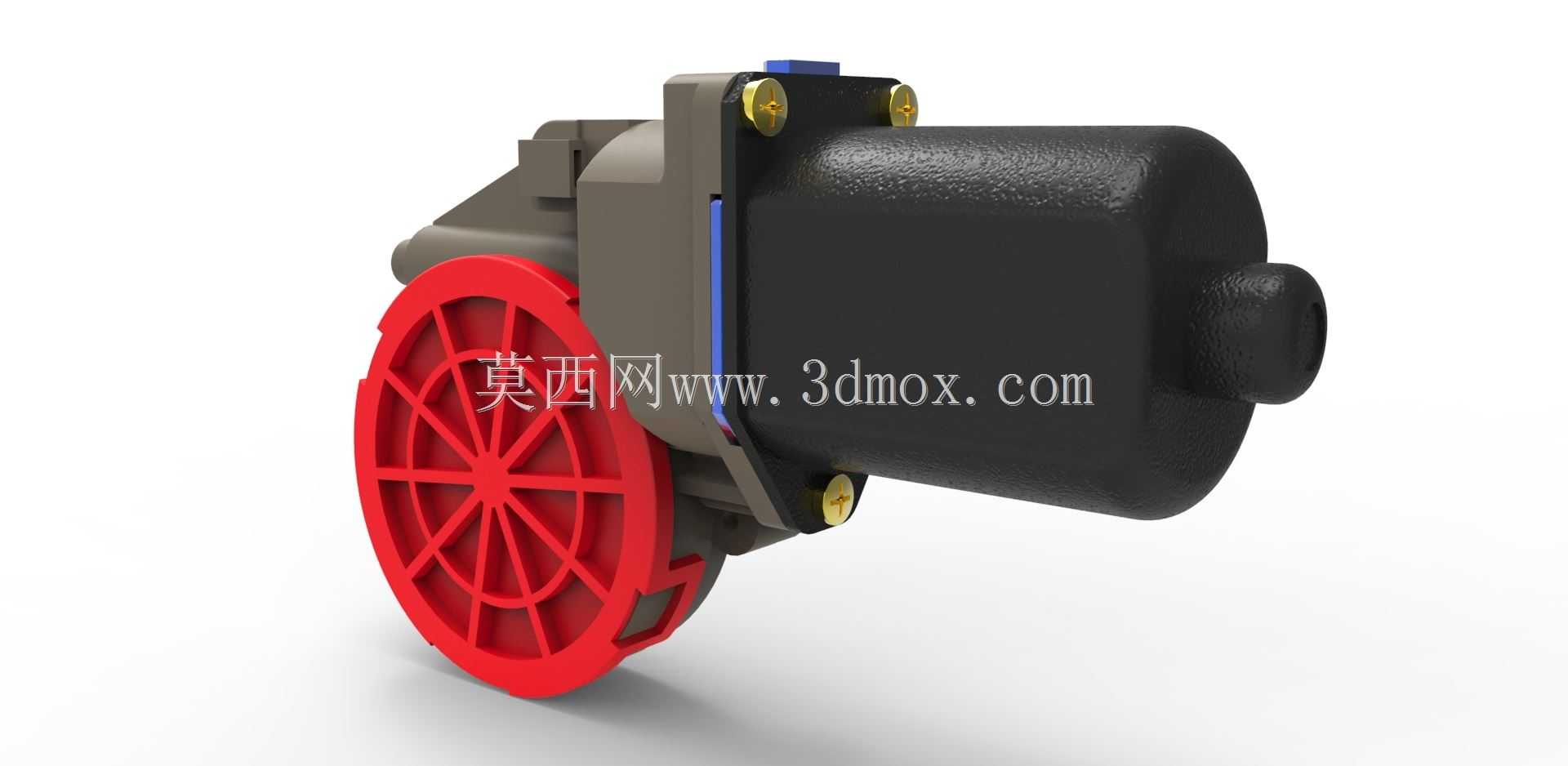

从结构设计思路上拆解，这款产品采用了电机与减速箱一体化集成的布局，电机部分采用常规的直流有刷电机结构，圆柱形机壳既可以容纳定子磁瓦与转子绕组，也能通过外壳的安装耳位实现与车门钣金的初步固定，机壳与减速箱壳体的连接采用卡扣加定位销的组合方式，既可以保证装配时的同轴度，也能承受齿轮啮合过程中产生的径向窜动力，避免长期使用后连接部位松旷导致的齿轮打齿问题。减速箱部分采用蜗轮蜗杆加直齿轮的二级减速结构，输入端的蜗杆直接加工在电机转子轴端，省去了额外的联轴器连接环节，既压缩了整体结构的轴向尺寸，也消除了联轴器连接带来的传动背隙，第一级蜗轮减速可以获得较大的减速比，同时具备反向自锁特性，能避免车窗玻璃受外力时出现非预期的下滑，第二级直齿轮减速将动力传递到输出端的齿轮轴，输出轴采用花键结构，可以直接和车窗升降器的从动齿轮啮合，不需要额外的转接结构。

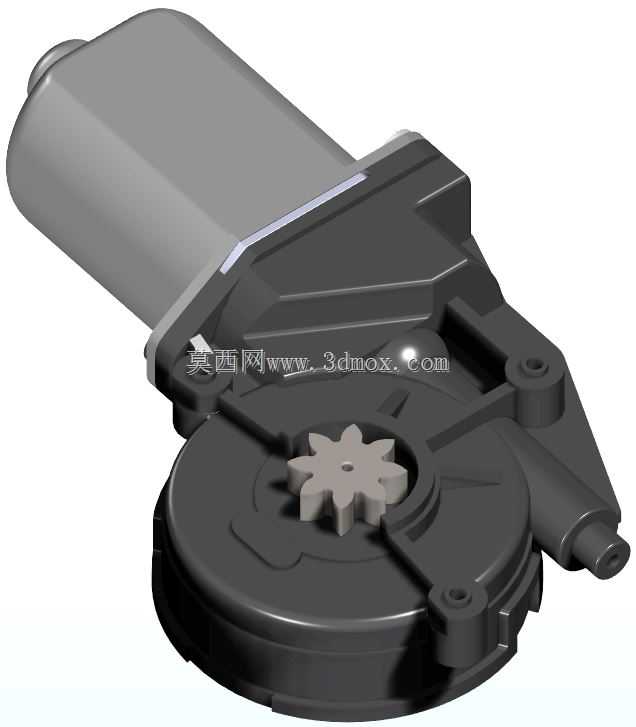

在安装边界的设计上，这款减速电机的整体轮廓做了针对性的异形优化，减速箱壳体上预留了三个带衬套的安装孔位，孔位的相对位置完全匹配主流车型车门内板的安装凸台，安装时不需要额外制作转接支架，直接用螺栓固定即可，输出齿轮的伸出长度、齿形参数也和常规的叉臂式、绳轮式车窗升降器的输入接口完全匹配，替换安装时不需要对周边的升降机构做任何改动。外形尺寸方面，电机部分的圆柱外径控制在合理范围内，不会和车门内的防撞梁、玻璃导轨产生干涉，减速箱部分的扁平结构也能贴合车门内板的曲面，充分利用车门内部的狭窄安装空间，输出轴的中心高、与安装面的相对位置都经过公差匹配，保证装配后齿轮啮合的侧隙处于合理区间，既不会因为侧隙过小导致运转卡滞，也不会因为侧隙过大导致升降过程出现异响。

从功能特性来看，这款减速电机的输出特性经过专门调校，在额定电压下输出转速匹配车窗升降的常规速度，全程升降时间控制在用户体感舒适的区间，不会过快导致夹手风险，也不会过慢影响使用体验，输出扭矩可以覆盖玻璃升降过程中的最大阻力，包括玻璃导槽阻力、密封胶条摩擦阻力以及一定的低温卡滞阻力，保证在低温环境下也能正常驱动玻璃升降。减速箱内部的齿轮采用耐磨工程塑料与粉末冶金件组合的材质搭配，高速级的蜗轮采用自润滑性能好的工程塑料材质，降低运转噪音的同时不需要额外添加润滑脂维护，低速级的直齿轮采用粉末冶金烧结成型，强度更高可以承受更大的输出扭矩，壳体采用增强尼龙材质注塑成型，重量轻的同时具备足够的结构强度，还能起到一定的隔音降噪作用，避免电机运转的噪音传递到车厢内部。电机尾部预留了电气接插件的安装位，接插件的针脚定义与整车线束的接口匹配，直接对插即可完成电气连接，不需要额外接线，接插件周边做了防水密封结构，可以避免车门内的冷凝水、洗车时渗入的水进入电机内部导致短路故障。

在实际选型适配过程中，这类集成式减速电机不需要额外搭配减速机构，整体集成度高，装配工序简单，很适合批量装车使用，结构上的反向自锁特性也省去了额外的锁止机构，进一步降低了整套系统的复杂度与成本。建模过程中需要重点关注齿轮啮合的参数匹配，尤其是蜗杆与蜗轮的中心距、螺旋角匹配，还有输出齿轮与升降器从动齿轮的啮合侧隙，同时安装孔位的位置度公差需要严格控制，避免装配后出现应力导致的运转卡滞，壳体的壁厚设计也要兼顾强度与安装空间的限制，过厚会占用过多车门内空间，过薄则会在齿轮受力时出现变形导致啮合异常。
