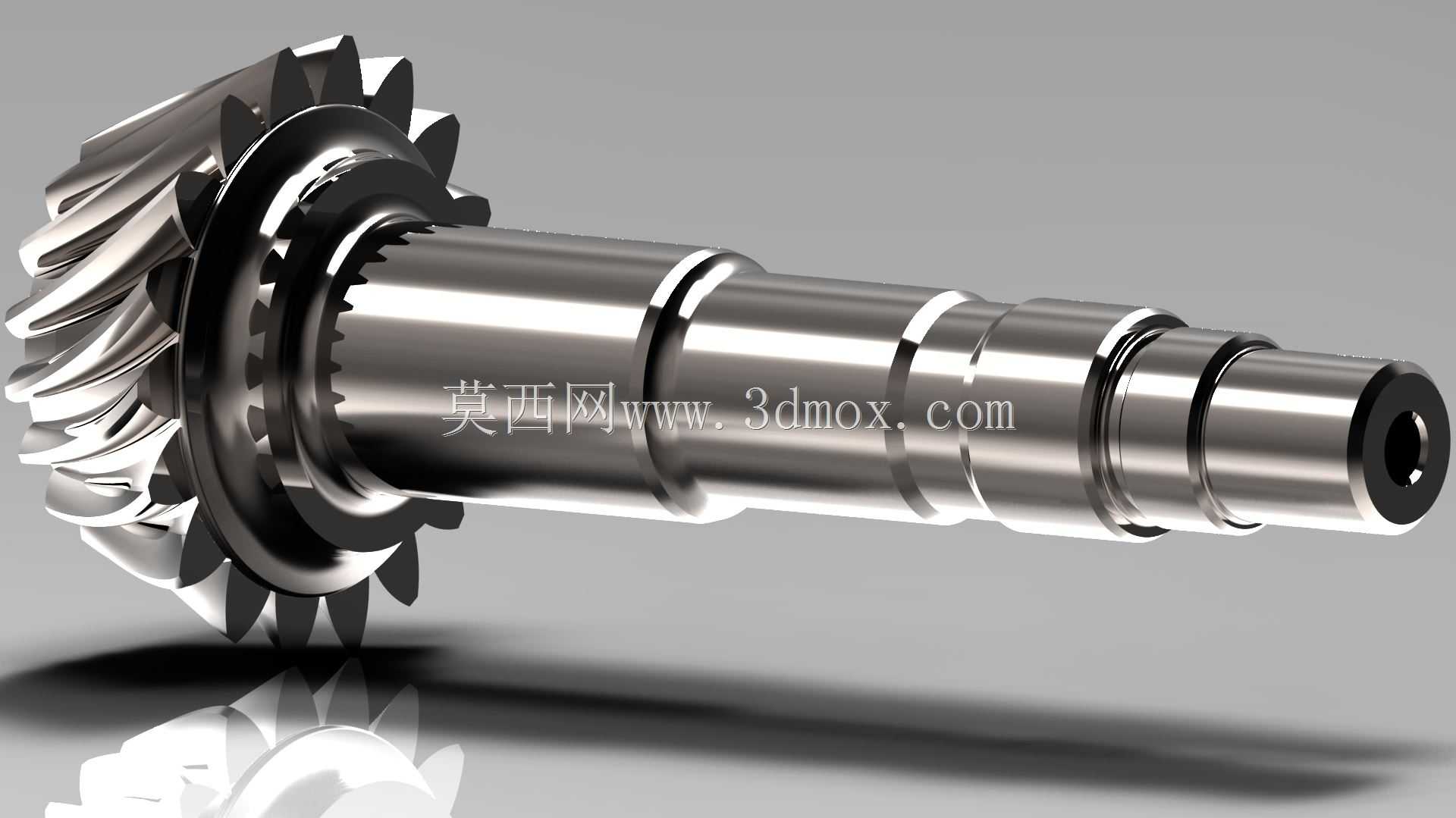

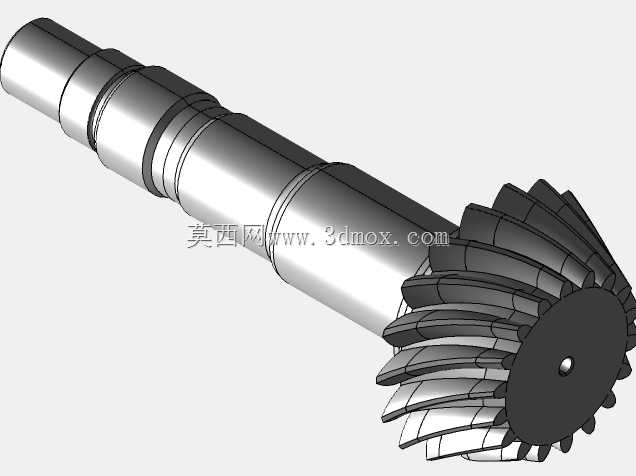

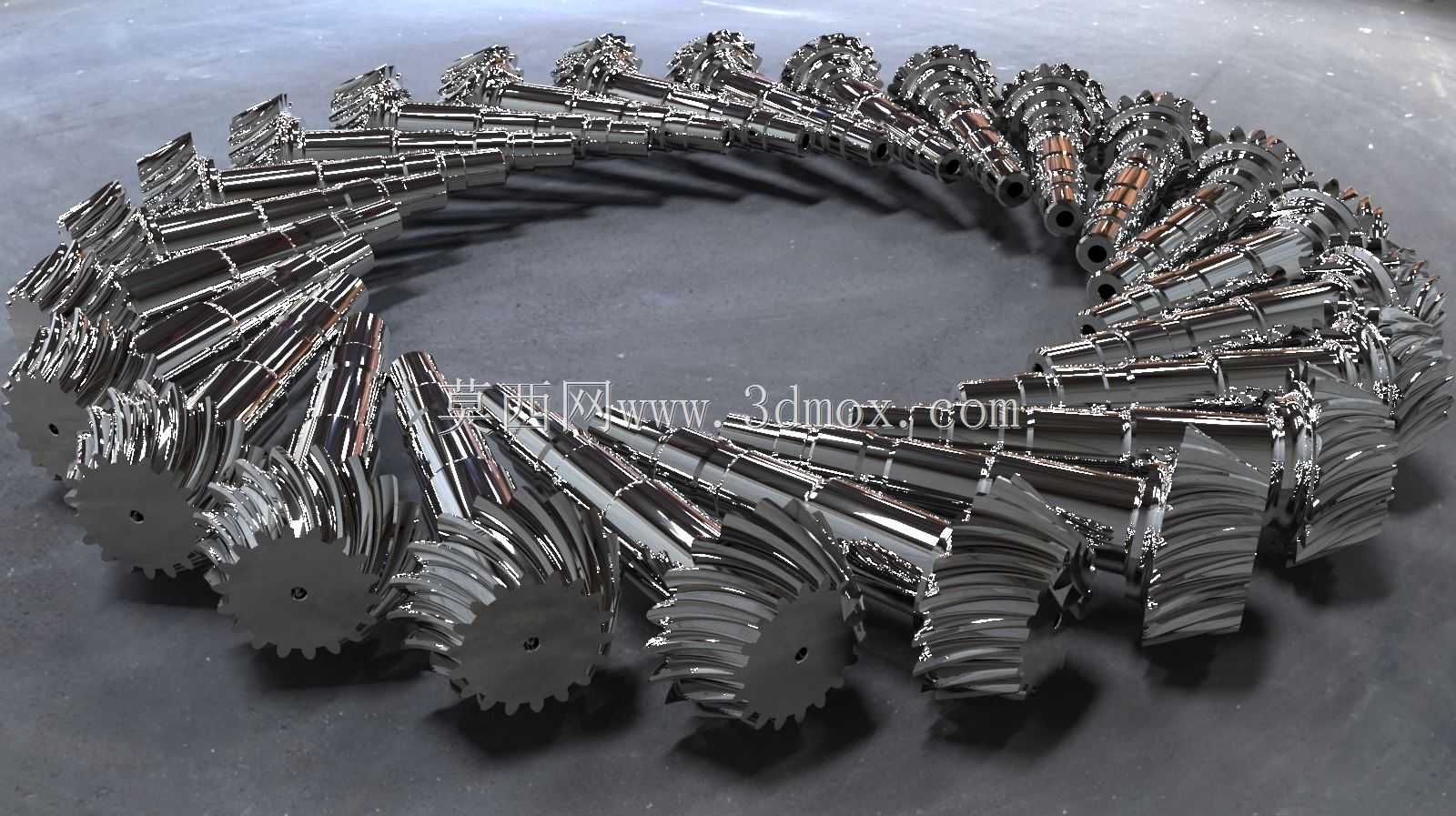

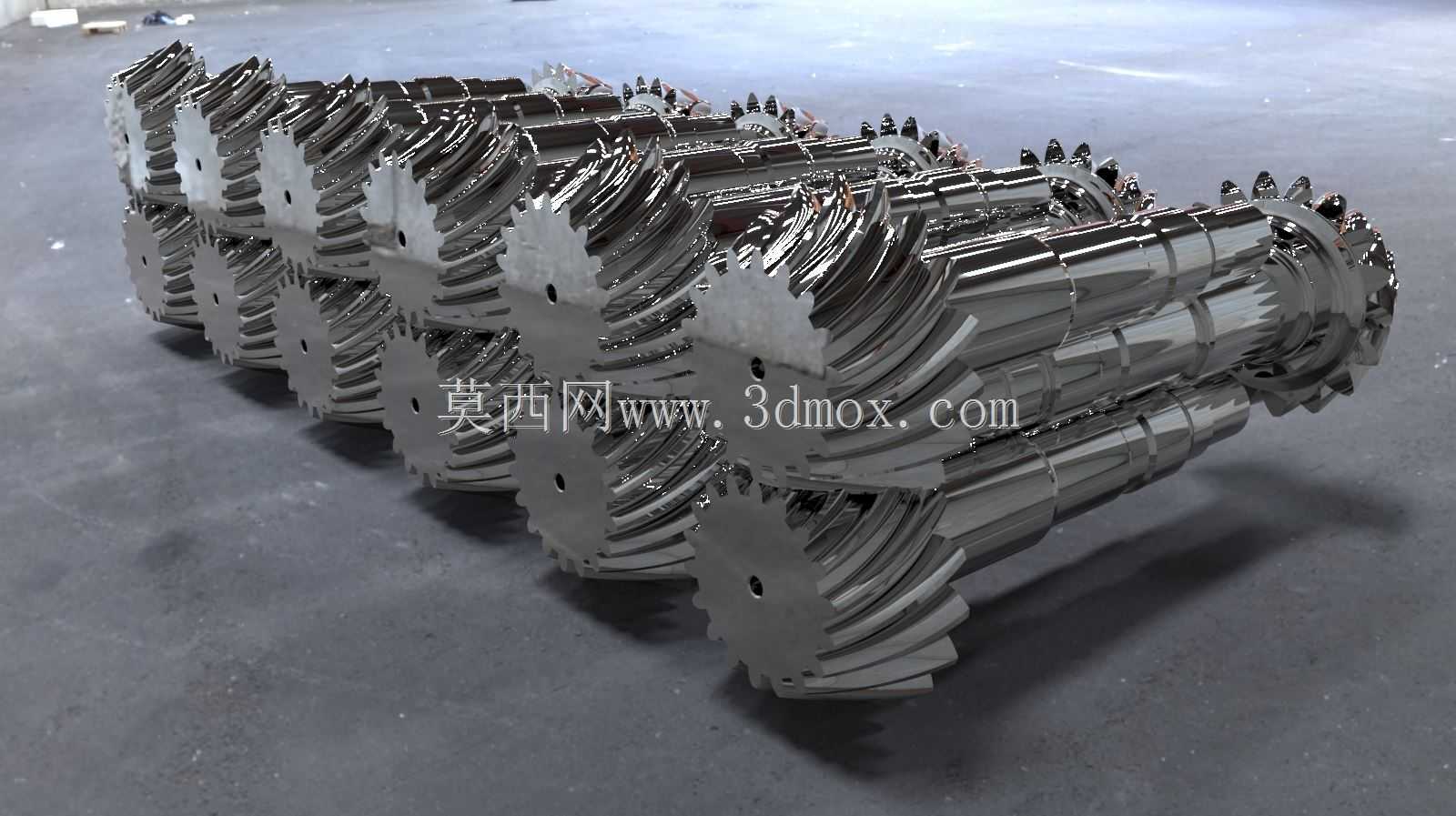

带螺旋锥齿的阶梯式传动轴结构设计

这款集成螺旋锥齿的阶梯轴，主要应用在需要交错轴动力传递的传动场景中，比如小型动力头、机床进给箱、农用机械分动箱这类需要改变传动方向同时传递扭矩的部位，区别于普通光轴或者直齿轴，它把主动锥齿轮和传动轴做成一体化结构，省去了齿轮和轴之间的键连接、过盈装配环节，能在紧凑的安装空间里实现更高的传动同轴度，减少装配累积误差。从结构设计逻辑来看，轴身采用多阶梯变径设计，不同轴径段分别对应轴承安装位、密封件配合位、负载连接位，每一段的轴肩都做了精准的高度设计，既可以给轴承内圈提供可靠的轴向定位面，又不会因为轴肩过高影响轴承的拆卸维护，靠近齿轮端的轴段直径更大，是因为锥齿啮合时会产生较大的径向和轴向复合载荷，加粗轴径能提升该位置的抗弯截面模量，降低啮合过程中的轴体挠曲变形，避免轮齿偏载引发的早期磨损。齿轮部分采用螺旋锥齿形制，相比直齿锥齿轮，啮合重合度更高，传动过程中轮齿是逐步进入和退出啮合的，冲击载荷更小，运转噪音更低，适合中高速、有一定冲击负载的传动工况，齿根位置做了圆弧过渡处理，能有效降低应力集中系数，提升轮齿的弯曲疲劳强度。在安装边界上，轴的各段配合公差需要根据对应装配件的要求匹配，轴承位一般采用k6级过渡配合，密封位采用h9级间隙配合方便密封件装入，轴端通常会设计螺纹孔或者卡簧槽，用来实现轴向的锁紧固定，防止运转过程中轴系发生轴向窜动。实际应用中，这类集成齿轮轴需要重点校核轴的扭转强度、轮齿接触强度以及轴承位的挠度，确保在额定负载下，轴的最大挠曲量不超过轴承允许的偏角范围，同时齿轮啮合侧隙要控制在合理区间，既要避免侧隙过小引发卡滞、发热，也要防止侧隙过大导致传动回程误差超标，影响传动精度。轴身的表面粗糙度也有明确区分，配合面需要达到Ra1.6以下的精度，非配合面可以放宽到Ra6.3，减少不必要的加工成本，阶梯处的过渡圆角需要统一规范，避免加工过程中出现应力集中的薄弱点，提升零件的整体使用寿命。
