交错轴动力传动用啮合锥齿轮结构

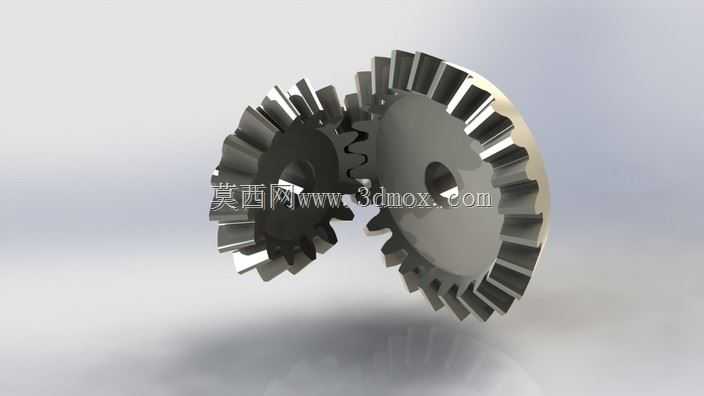

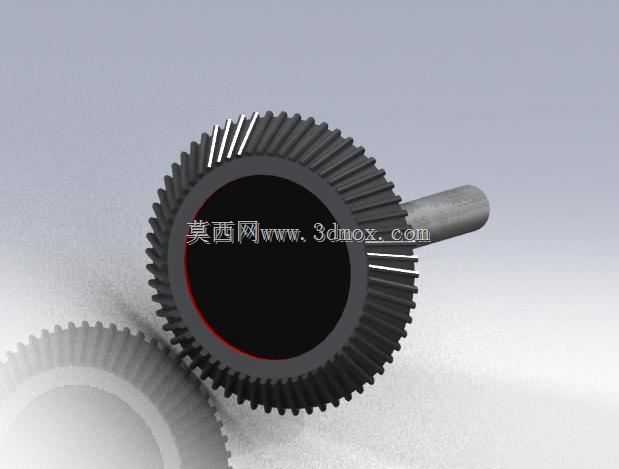

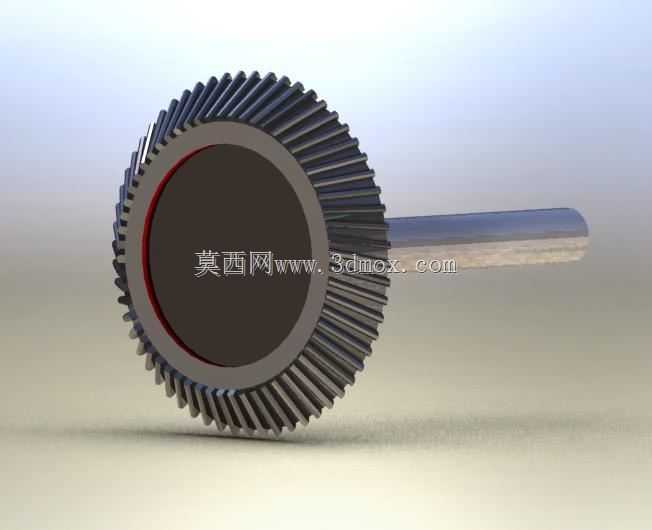

做传动结构设计的工程师大多遇到过非平行轴动力换向的需求，这类场景里锥齿轮是绕不开的核心传动件，不同于圆柱齿轮仅能完成平行轴间的扭矩传递，锥齿轮的齿面沿节锥母线分布，可实现相交轴甚至交错轴间的运动与动力传输，在各类需要改变动力传递方向的设备结构中应用广泛。从实际选型与建模的角度看，这类锥齿轮副的设计首先要匹配安装轴的交角参数，常规设备中最常用的是90度轴交角的配对结构，建模时需要先确定两个齿轮的节锥顶点重合位置，这是保证齿面正确啮合、避免运转卡滞或偏磨的核心边界，一旦节锥顶点偏移，齿面接触区会偏离设计位置，轻则运转噪音增大、传动效率下降，重则出现齿面局部过载崩齿的问题。齿形设计上，这类直齿锥齿轮的齿厚沿齿宽方向从大端向小端逐渐收窄，建模时需要严格按照背锥展开的当量齿轮参数绘制齿廓，保证齿面的渐开线形态符合啮合要求，不同于螺旋锥齿轮的复杂齿面，直齿锥齿轮的加工与装配难度相对更低，适合中低速、中等载荷的传动场景，比如小型农机的转向传动结构、轻工设备的动力换向机构、机床附件的进给传动单元中都能看到这类结构的应用。安装边界方面，配对的两个锥齿轮需要分别固定在呈设定交角的两根轴端，轴向定位尺寸需要严格匹配设计的安装距，保证啮合时的齿侧间隙在合理范围内，间隙过大会导致换向时出现冲击空程，间隙过小则会在运转温升后出现齿面卡滞、润滑失效的问题。实际应用中，这类锥齿轮副的传动比由两个齿轮的齿数比决定，选型时需要结合输入扭矩、转速、工况冲击系数综合确定模数与齿宽参数，齿宽一般不超过节锥母线长度的三分之一，避免小端齿厚过薄导致强度不足。从结构特性来看，直齿锥齿轮的轴向力方向与齿轮转动方向、螺旋方向相关，设计配套的轴承支撑结构时需要充分考虑轴向载荷的承载能力，通常会选用成对安装的角接触轴承或者圆锥滚子轴承来同时承受径向与轴向载荷，保证轴系运转的稳定性。建模过程中还需要注意轮毂部分的结构设计，中心安装孔的尺寸、键槽规格要匹配对应轴的直径与传动扭矩要求，轮毂的外径与长度要满足齿轮安装后的轴向固定需求，避免运转过程中出现齿轮轴向窜动，影响啮合精度。这类锥齿轮结构在实际设备中往往不单独使用，通常会和轴、轴承、轴承座、密封件等共同组成锥齿轮传动箱，完成特定方向的动力传递，比如在输送线的转角驱动单元、小型工程机械的行走传动结构、阀门的电动执行机构中，都能看到这类锥齿轮副的实际应用，其结构可靠性直接影响整套设备的传动稳定性与使用寿命。
