港口帕特里克集装箱起重转运设备

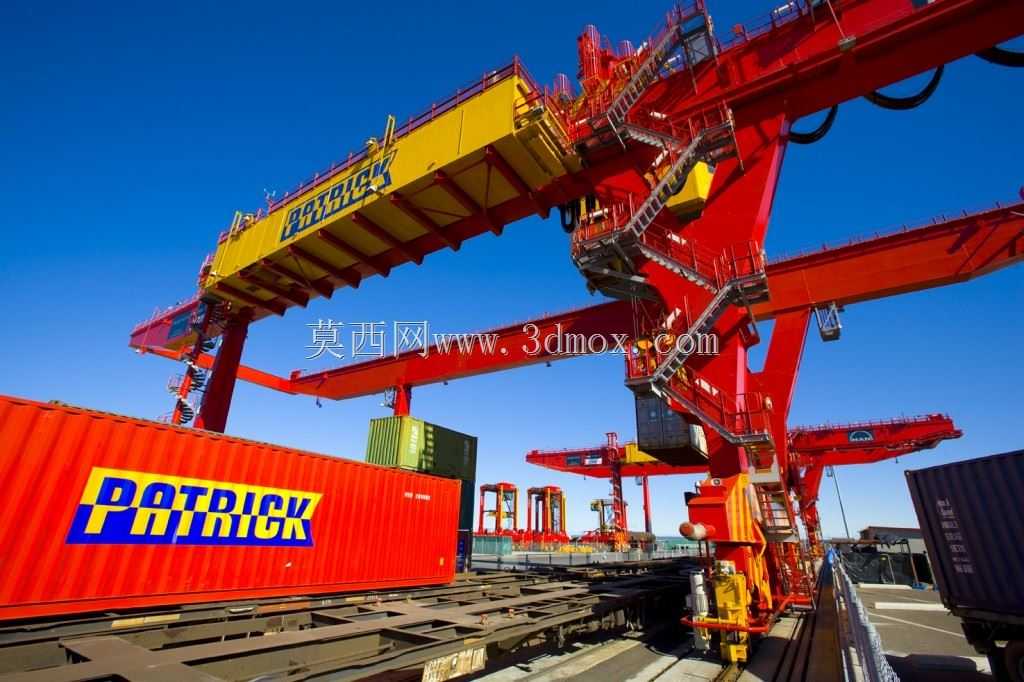

在沿海集装箱枢纽港的陆域堆场作业区，这类带帕特里克品牌标识的起重设备是衔接海侧装卸与陆侧集疏运的核心作业单元，主要承担堆场内部集装箱的堆垛、转场，以及场内集装箱与集卡、铁路平车之间的装卸对位作业，区别于岸侧的岸边集装箱起重机，这类设备的作业覆盖范围更适配堆场密集排布的箱区布局，可在固定轨道或预设行走路径上完成多排集装箱的作业覆盖。从功能设计逻辑来看，设备主体采用大跨度门架结构作为承载基础，上部的起重小车可沿主梁轨道横向移动，配合起升机构的吊具完成集装箱的垂直起吊与下放，吊具配置标准集装箱转锁机构，可适配20英尺、40英尺等主流规格的标准海运集装箱，转锁对位精度控制在毫米级，避免作业过程中出现箱体偏斜、锁扣脱开的风险。门架的支腿结构采用箱型梁焊接设计，兼顾结构强度与自重控制，下部行走机构采用轨行式设计，可沿堆场预设的重型轨道纵向移动，单条支腿的行走轮组配置多组重载车轮，将设备自重与起吊载荷均匀分散到轨道基础上，避免局部压强过大造成轨道沉降或结构变形。设计过程中需要重点考虑作业边界的干涉问题，设备的起升高度需要满足堆场最高堆垛层数的作业需求，通常要覆盖5到6层标准集装箱的堆高，同时预留足够的吊具安全升降余量，小车的横向行程要覆盖对应箱区的全部箱位，避免出现作业盲区，门架的净空高度需要满足场内最高通行设备的通过需求，包括堆高机、集卡等作业车辆的通行空间。设备的走台、爬梯等附属结构采用防滑格栅板设计，沿主梁、支腿布置的检修通道满足日常维保的人员通行需求，电气布线沿结构内部的走线槽布置，避免户外盐雾、雨水对线路造成侵蚀，针对港口作业的高盐雾、强阵风环境，结构表面采用重防腐涂层处理，关键铰接部位配置密封式润滑轴承，降低长期户外作业的维保频次。作业过程中，设备的起升、行走、小车横移动作设置多级速度档位，空载状态下可采用较高行走速度提升转场效率，重载对位时切换低速档位保证对位精度，各机构的制动系统采用冗余设计，避免阵风或载荷突变情况下出现溜车、吊具滑移的问题，吊具上配置的对位传感器可辅助操作人员快速完成集装箱锁孔对位，减少对位等待时间，提升单箱作业效率。
