排插类插头注塑成型模具结构设计

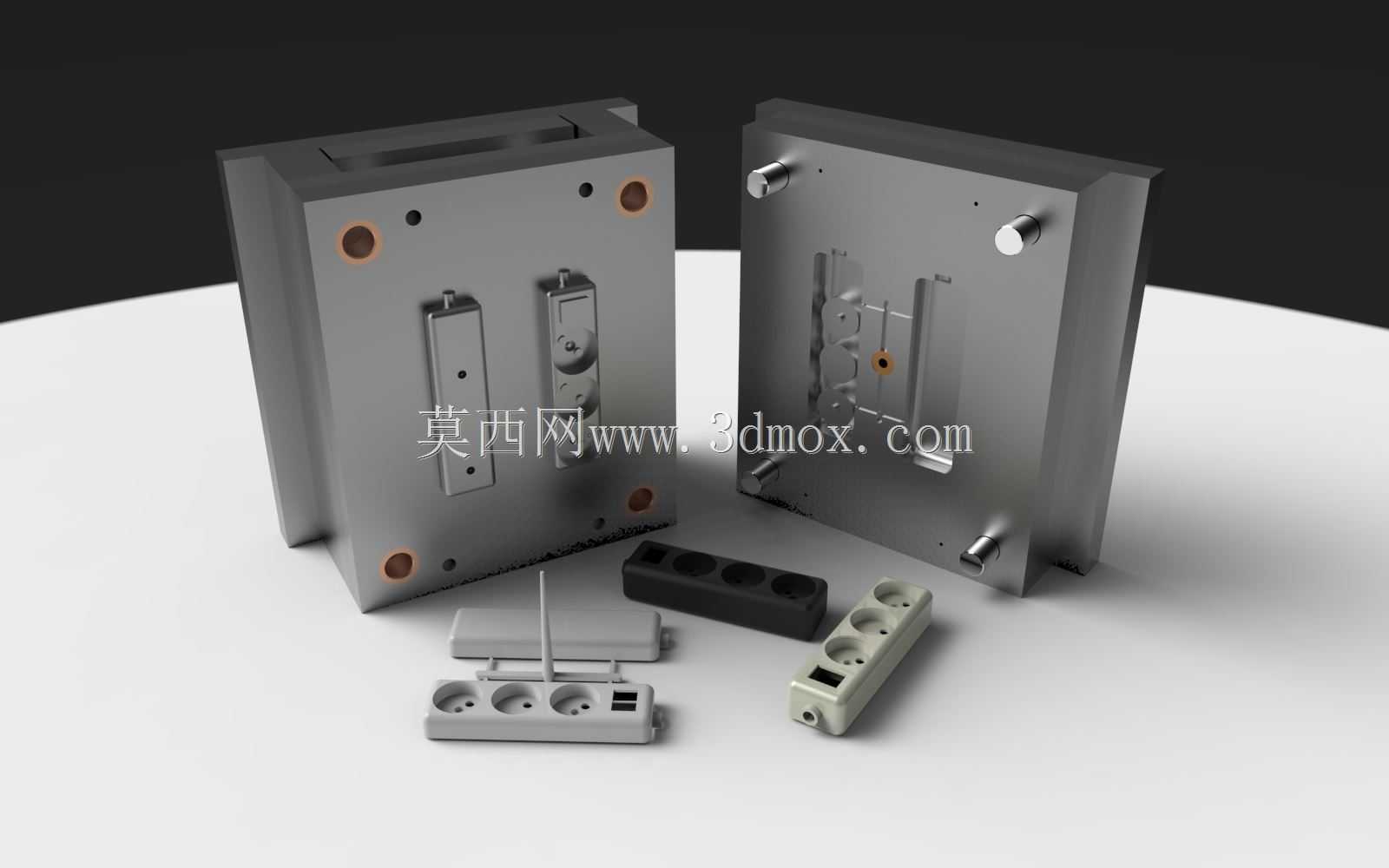

这套模具针对民用排插配套的插头类塑件开发，核心应用于电子电器配件的批量注塑生产场景，适配卧式注塑机的安装规格，模架采用标准龙记模坯，整体长宽尺寸控制在350mm*300mm范围内，闭合后总厚度280mm，可直接适配200吨锁模力的常规注塑设备，无需额外修改安装压板位置。模具采用一模两腔的布局设计，分别成型排插的公插端与母插端壳体，分型面选在塑件外观面的最大轮廓处，避免在塑件可见表面留下夹线痕迹，影响成品的外观质感。从结构上看，动模侧设置了四个对称布置的导柱导套，合模时的定位精度可控制在0.02mm以内，防止型腔错位导致塑件壁厚不均。浇注系统采用侧浇口进料，浇口位置选在塑件的非外观侧边，开模后可通过人工快速修剪，不会在塑件装配面留下凸起影响后续组装。冷却回路采用直通式水路设计，分别在定模型腔板与动模型芯板内布置直径8mm的冷却水道，水道距离型腔壁的距离保持在12-15mm区间，确保注塑过程中型腔各区域温度均匀，将塑件成型周期控制在25秒以内，减少翘曲变形风险。顶出结构采用顶针+推块组合的方式，针对塑件内部的插片安装柱位置设置直径2mm的圆顶针，在塑件边缘的平直位置设置矩形推块，避免顶出时塑件表面出现顶白、顶穿缺陷。模具上还设置了四个对称的复位杆，合模时可带动顶出机构精准回位，防止顶针与型腔碰撞损坏。考虑到插头塑件需要内嵌金属插片，模具在定模侧设计了精准的插片定位槽，合模前可将金属插片预先放置在定位槽内，合模后插片的位置度偏差可控制在0.05mm以内，满足后续装配的公差要求。排气槽开设在分型面的熔体填充末端，槽深0.02mm，可快速排出型腔内的空气，避免塑件出现烧焦、缺胶等成型缺陷。整套模具的成型零件采用718H预硬钢制作，型腔表面抛光至Ra0.8，可满足ABS、PP等常用插头塑件材料的成型需求，量产寿命可达30万模次以上，适配中小批量的电子配件生产需求。
