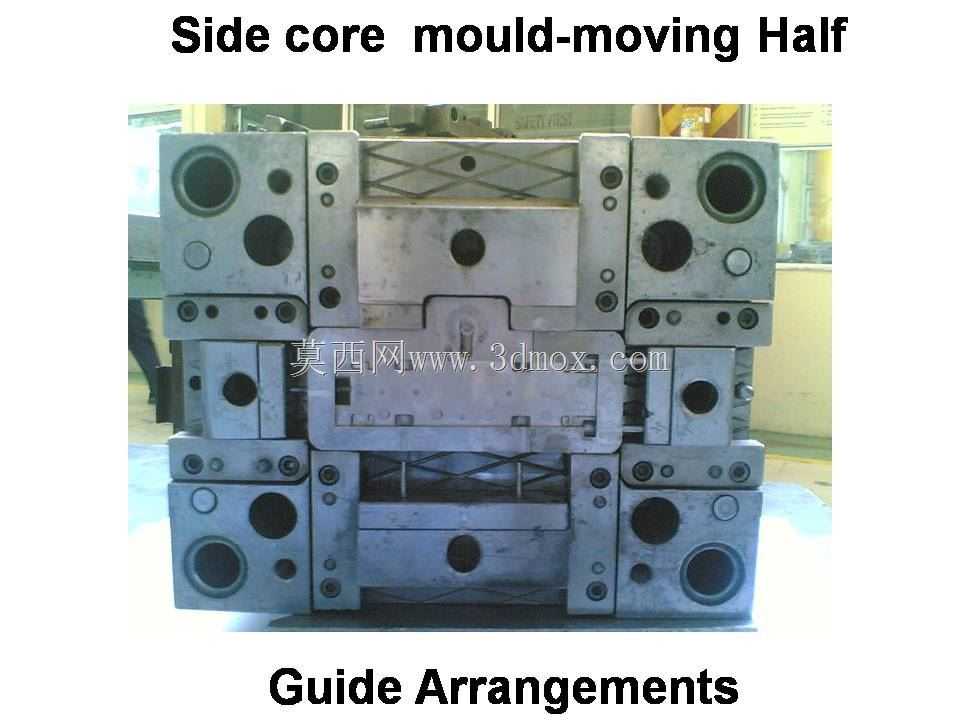

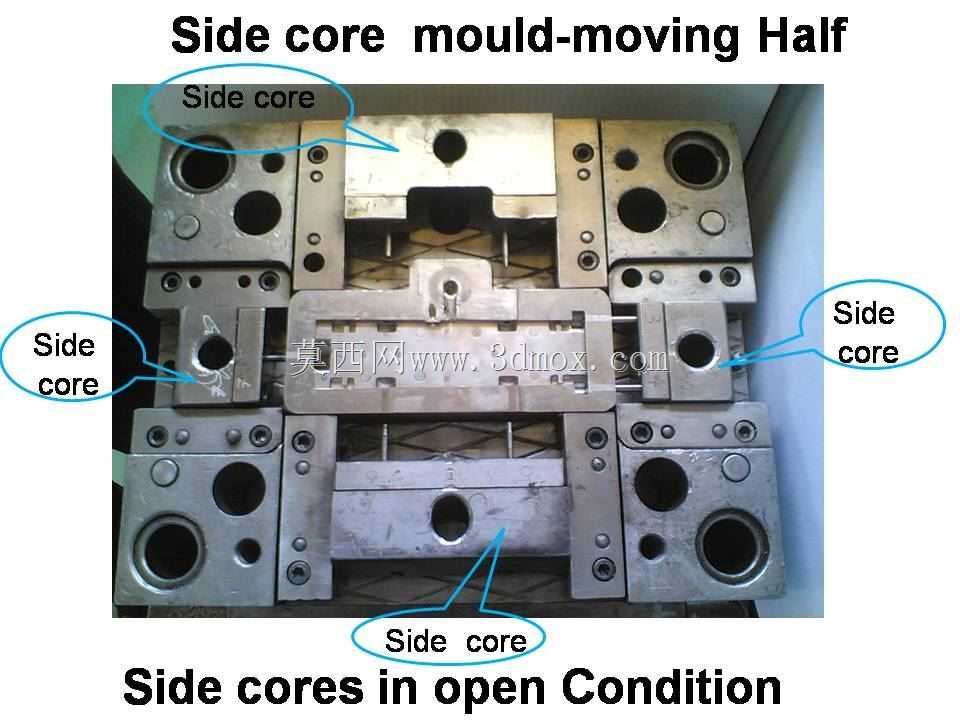

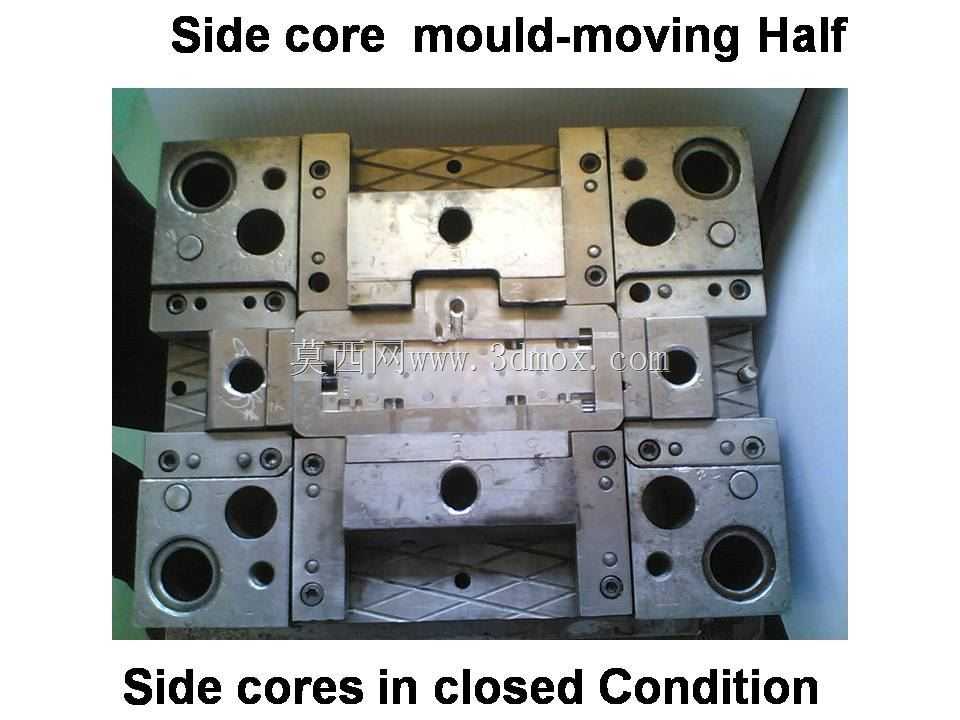

分型面侧芯结构注塑模具动模组件

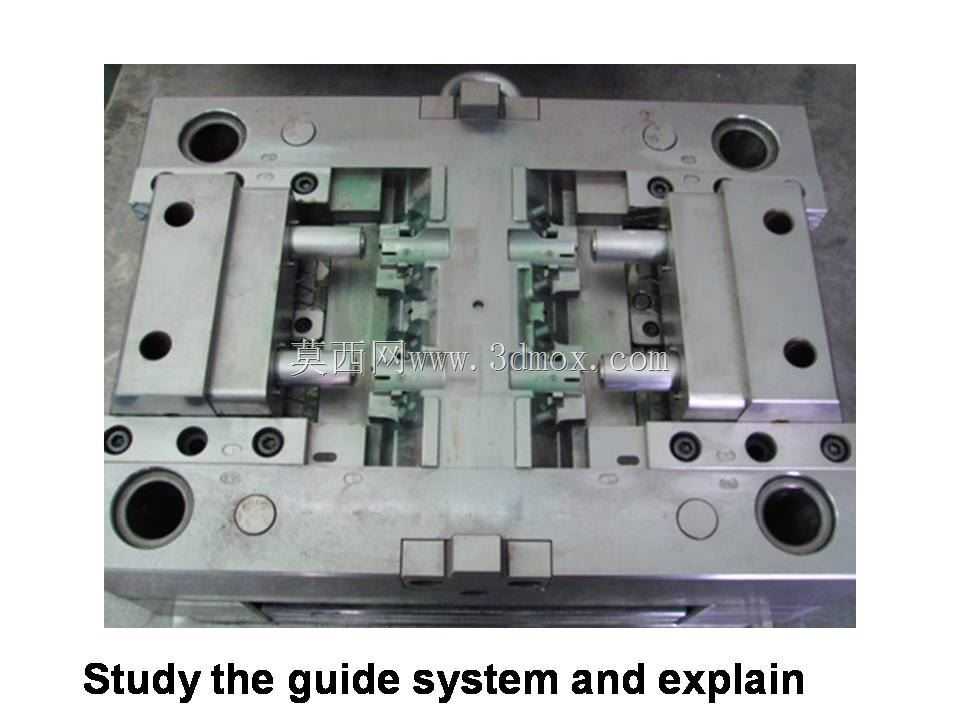

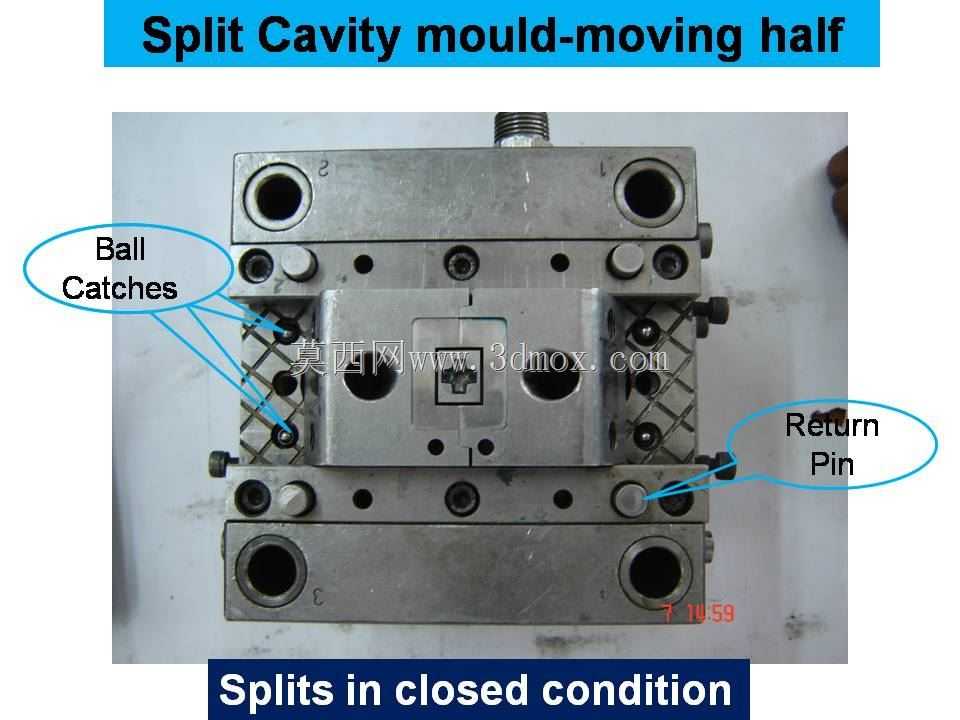

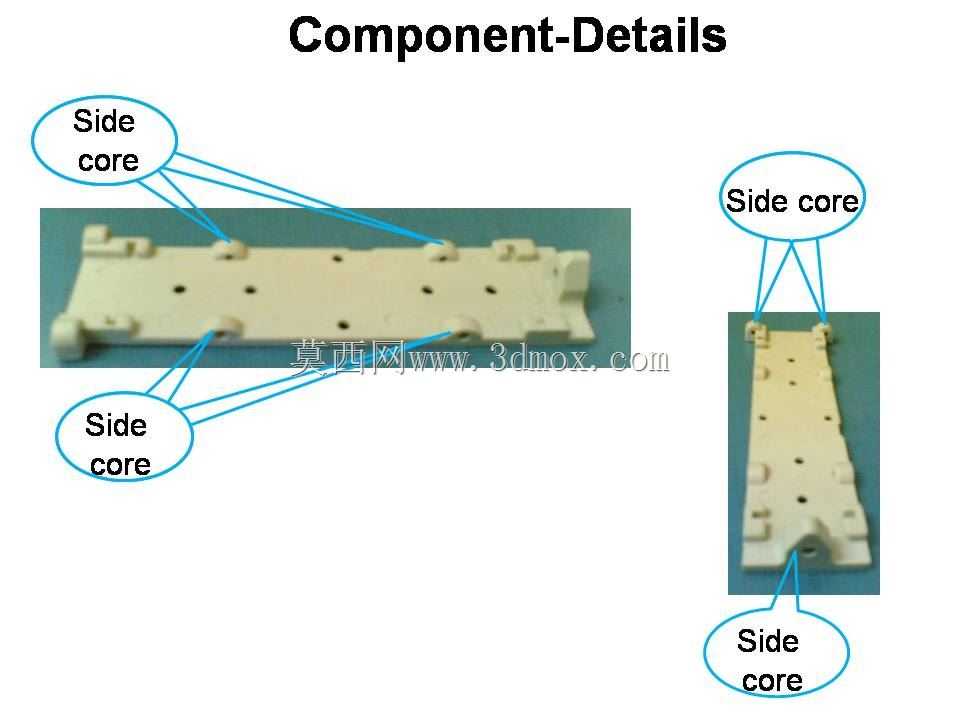

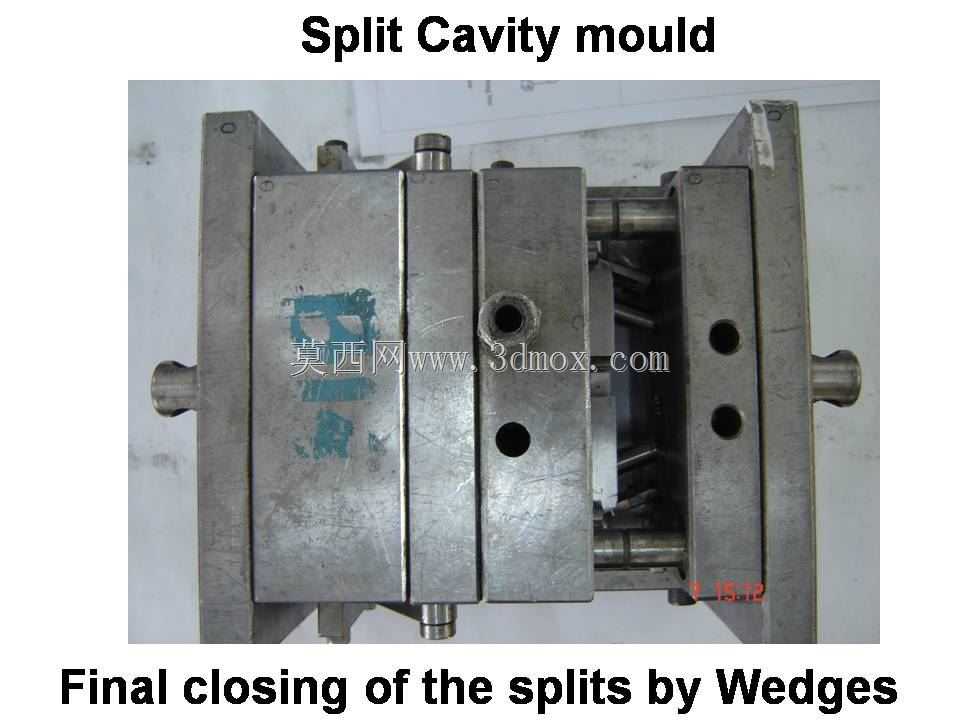

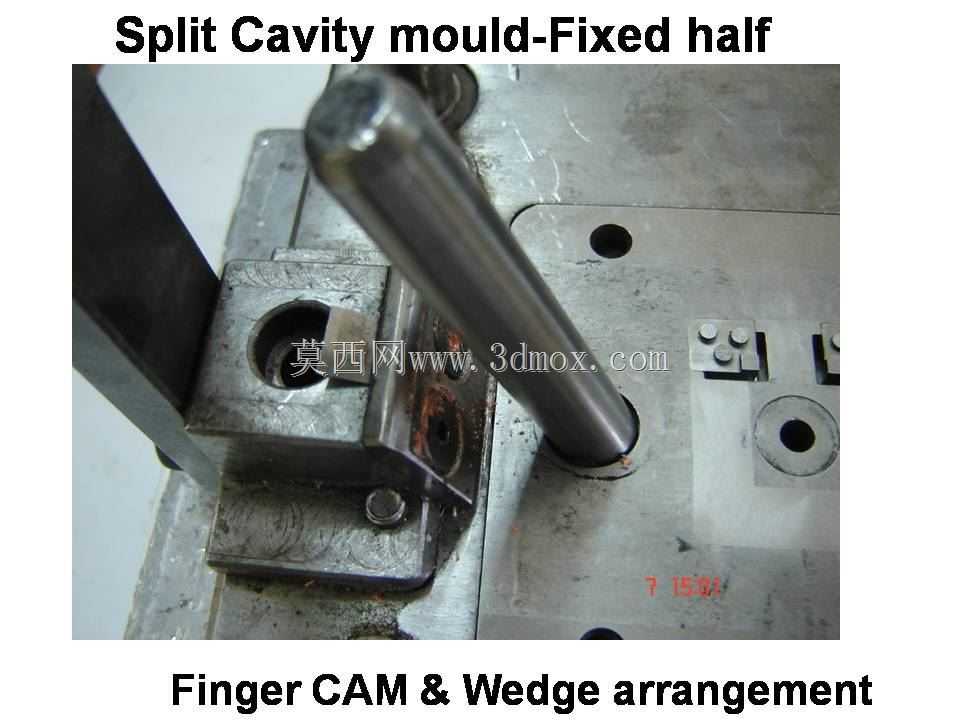

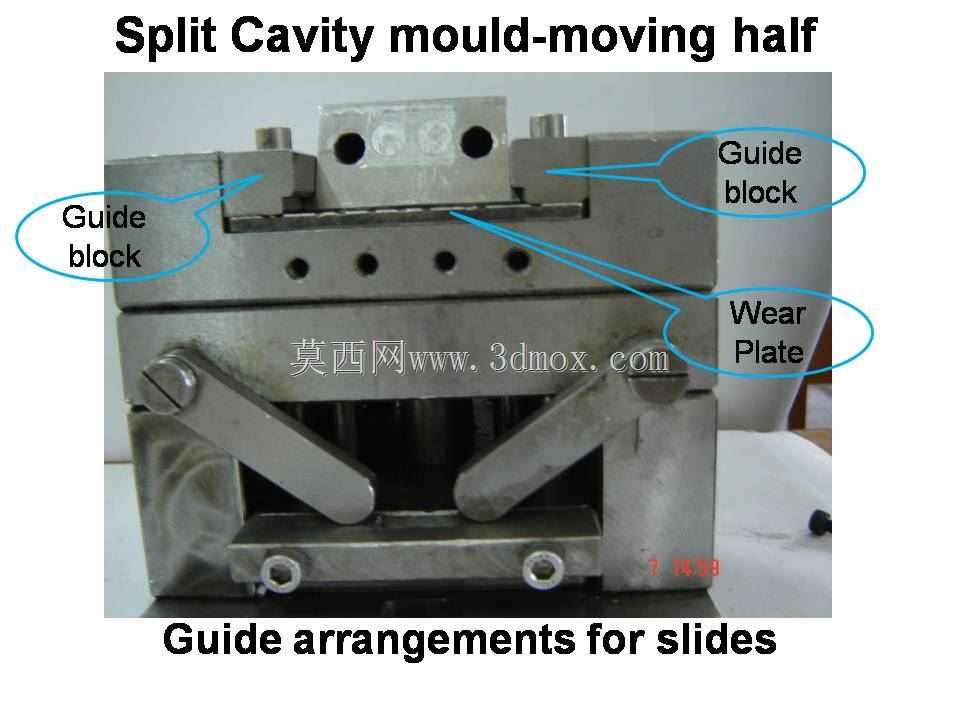

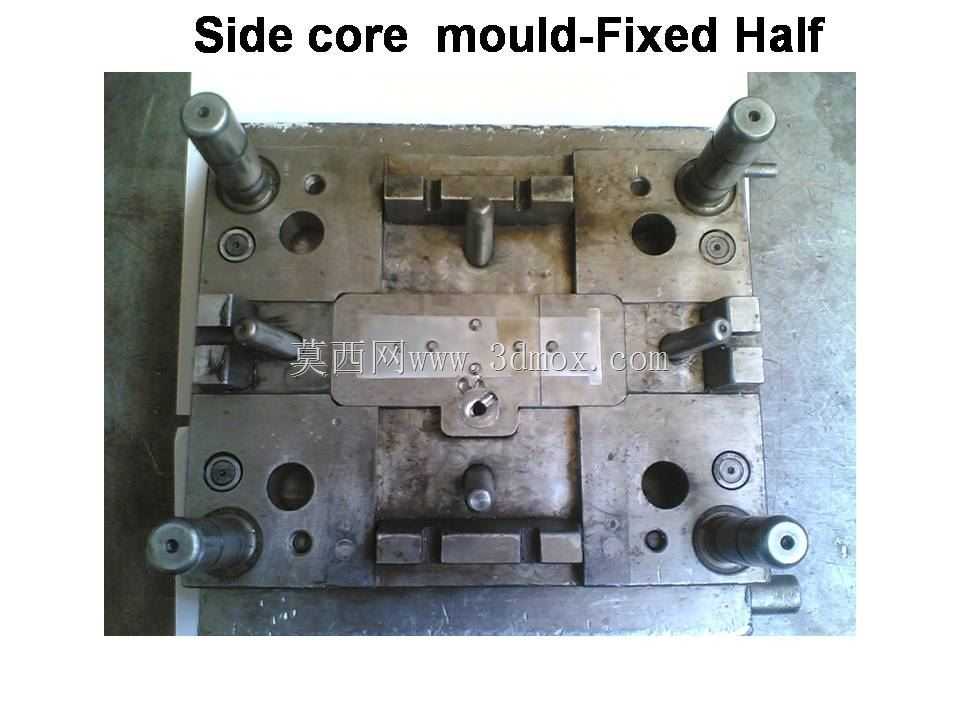

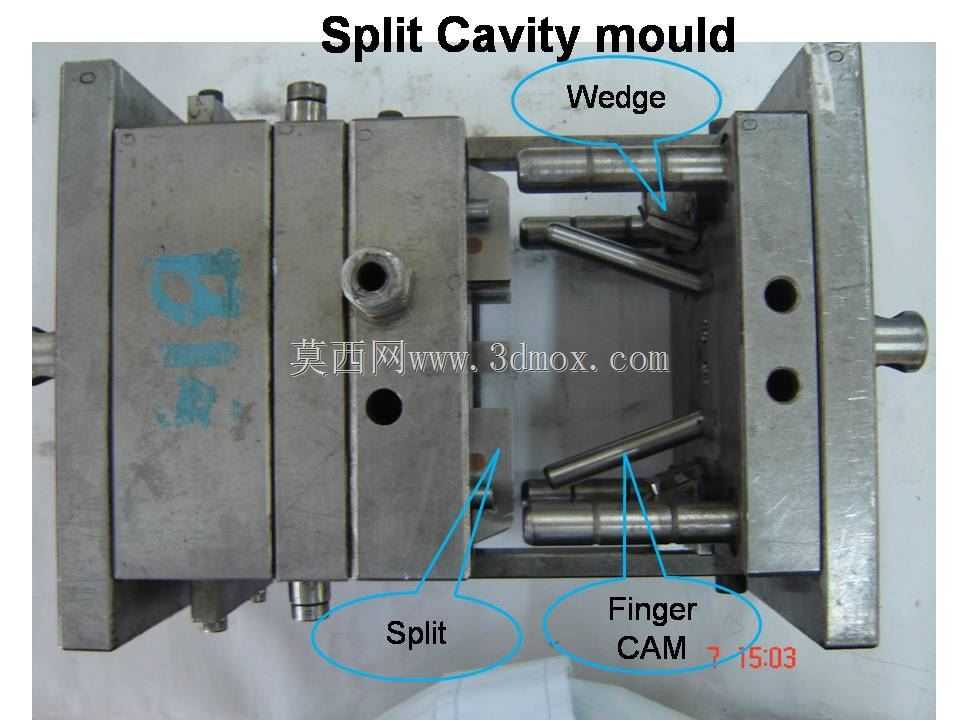

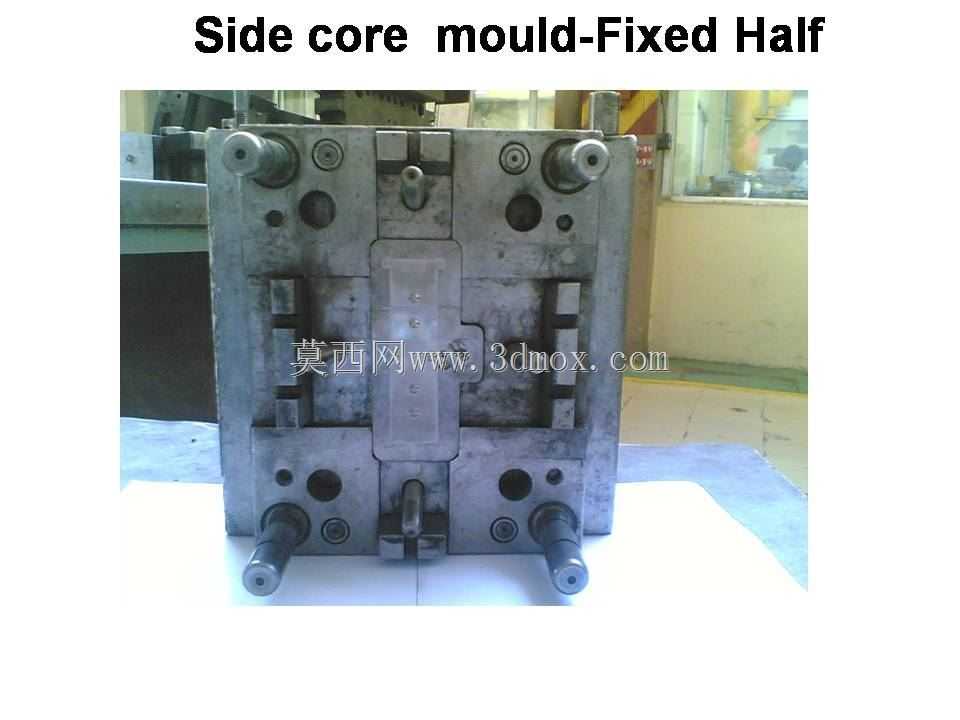

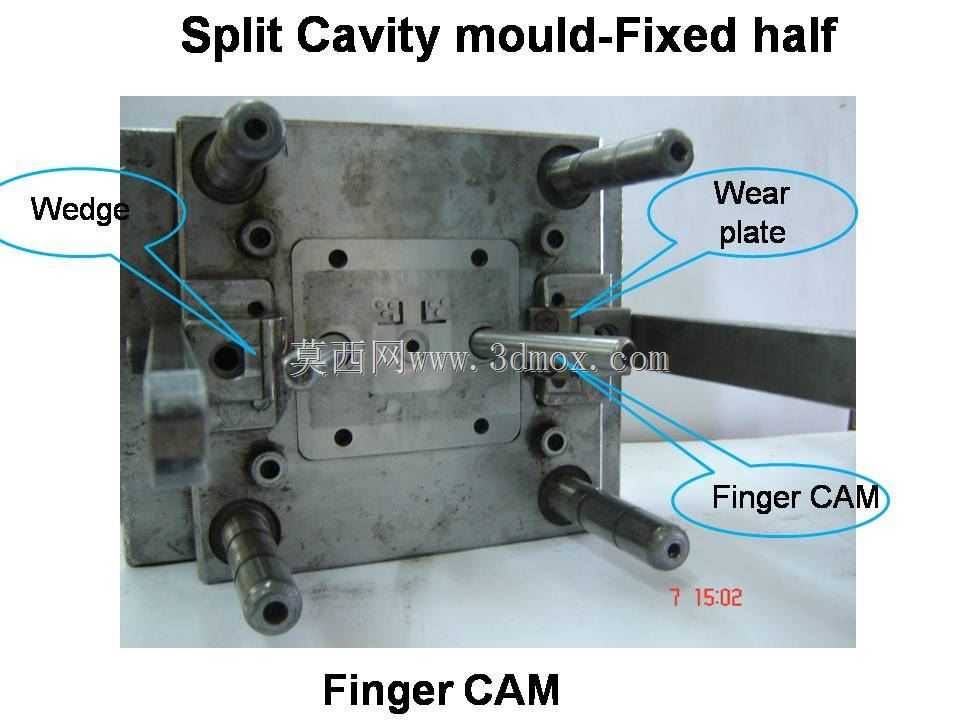

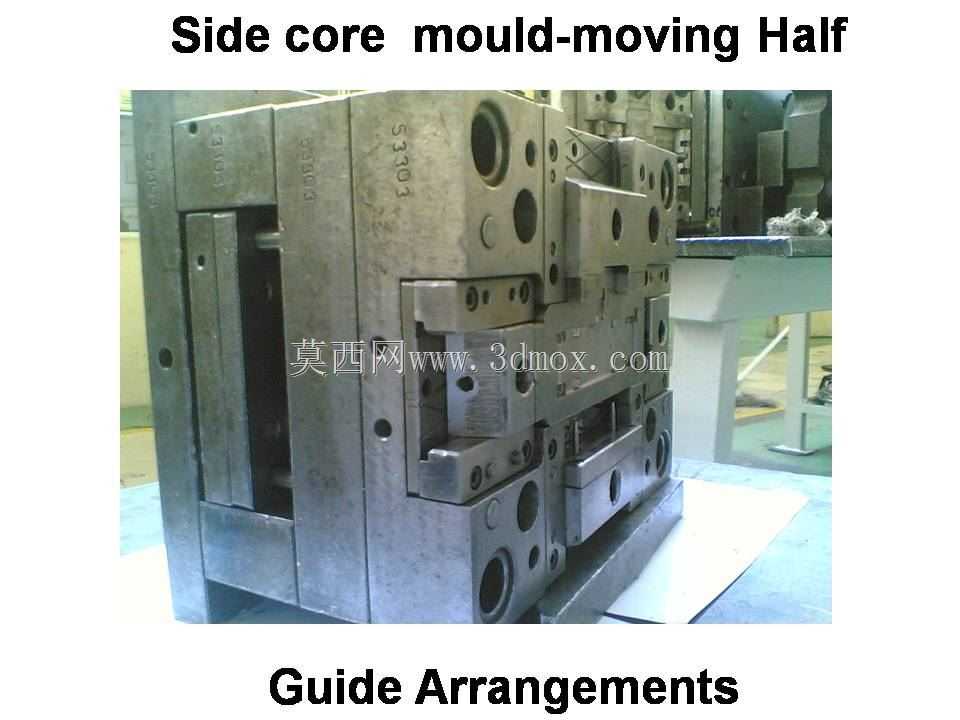

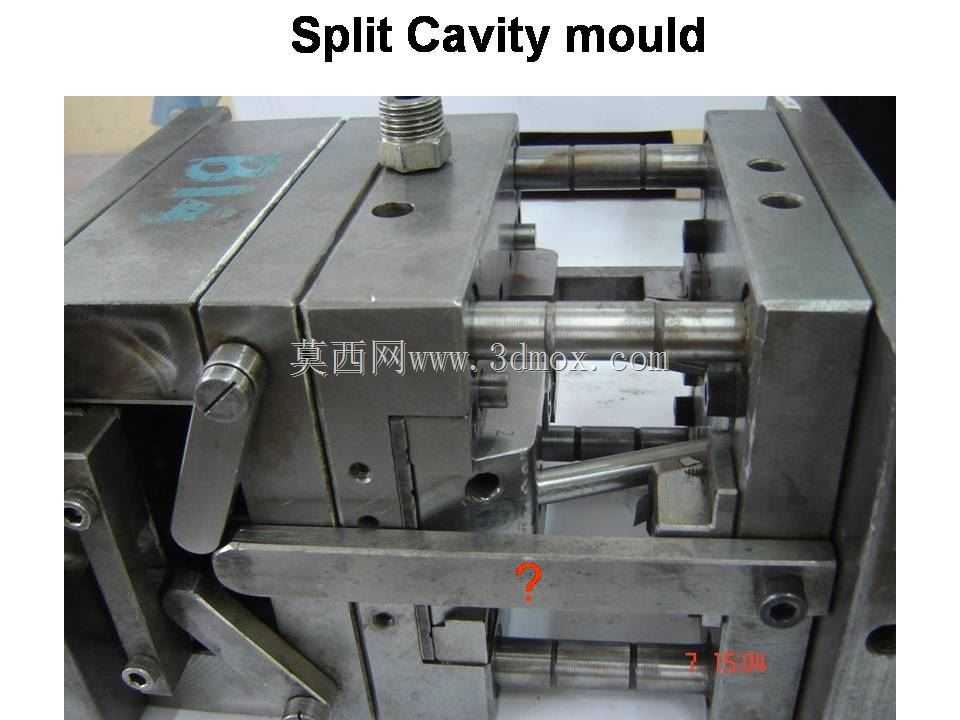

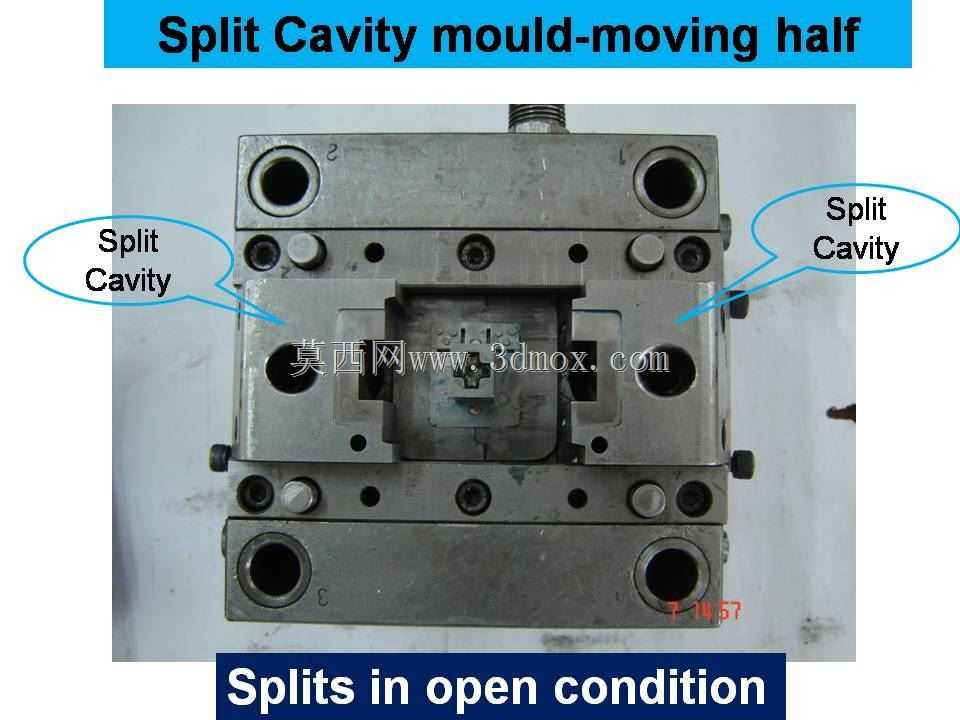

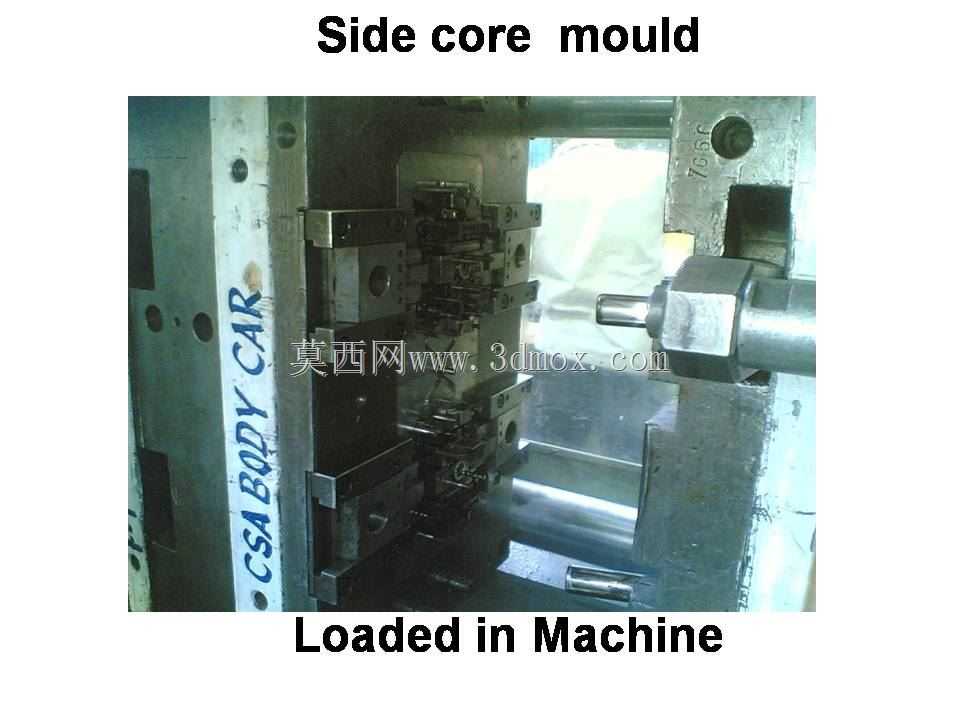

这套模具动模组件是注塑成型工艺里的核心执行部件，主要应用在中小型精密塑料件的量产场景，常见于消费电子外壳、精密接插件、小型家电结构件的注塑生产环节，适配卧式注塑机的安装接口，可直接匹配对应吨位设备的模架装夹尺寸。从结构设计来看，组件上的波珠锁结构是分型顺序控制的关键零件，在开模过程中能精准控制动定模的开模先后顺序，避免侧芯抽芯动作未完成时强行开模拉伤塑件表面，这类结构在需要多向抽芯的复杂塑件模具里应用极广，能有效减少成型后塑件的飞边、拉伤缺陷，提升量产良率。复位杆的布置遵循模架受力均衡原则，四根复位杆对称分布在模架四角，合模时能保证顶出板完全回位，避免顶针残留痕迹在塑件表面，同时复位杆的配合公差控制在H7/f6区间，既保证滑动顺畅无卡滞，又不会因间隙过大产生溢料问题。整套动模的安装边界完全符合标准模架的装夹规范，上下端面的定位销孔与注塑机模板的定位孔同轴度要求控制在0.02mm以内，侧面的冷却水接口采用标准管螺纹，可直接对接工厂常规的冷却水路系统，不需要额外做转接配件。设计过程中，侧芯的滑动轨道采用了整体式镶拼结构，相比分体式导轨，整体式结构的刚性更好，长期量产下不会出现导轨偏移导致的侧芯错位问题，滑动面做了氮化处理，表面硬度达到HRC58以上，能承受数十万次开合模的摩擦损耗，减少模具维护频次。这套结构的设计逻辑完全围绕量产稳定性展开，所有易损件都设计成快换镶件形式，生产过程中如果出现零件磨损，不需要拆解整套模具，只需要更换对应镶件就能快速恢复生产，大幅降低停机维护时间。模架上的螺栓孔、销钉孔位置都经过受力校核，合模时的锁模力能均匀分布在整个分型面上，不会出现局部应力集中导致的模架变形问题，适配的塑件成型投影面积在100平方厘米以内，对应锁模力需求在80吨到120吨区间，能覆盖绝大多数中小型精密塑件的生产需求。
