四路三位硬控定向气动换向阀结构设计

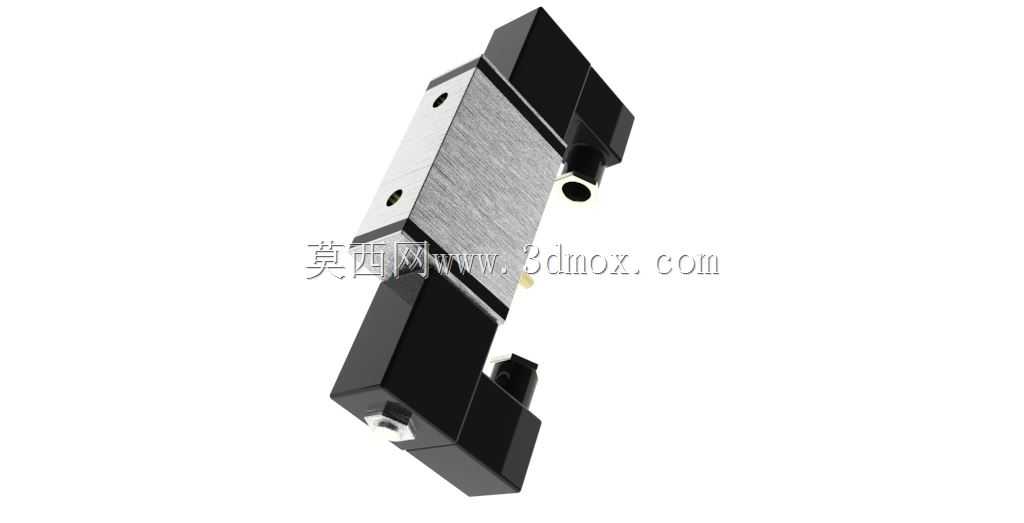

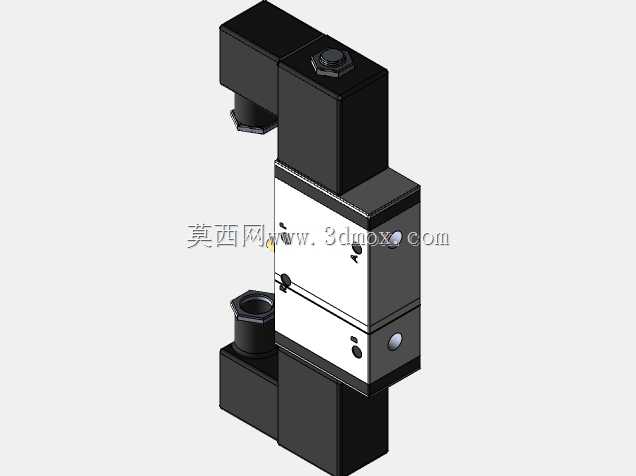

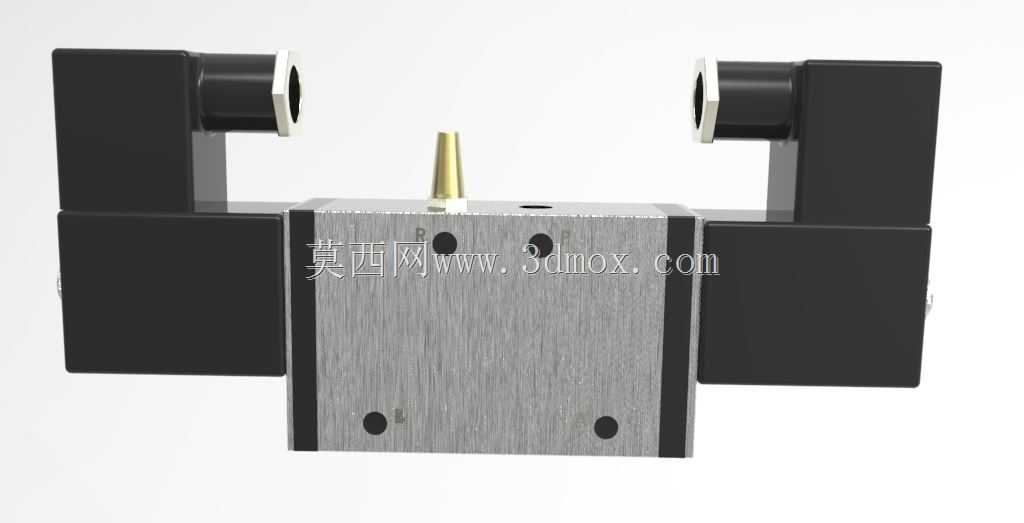

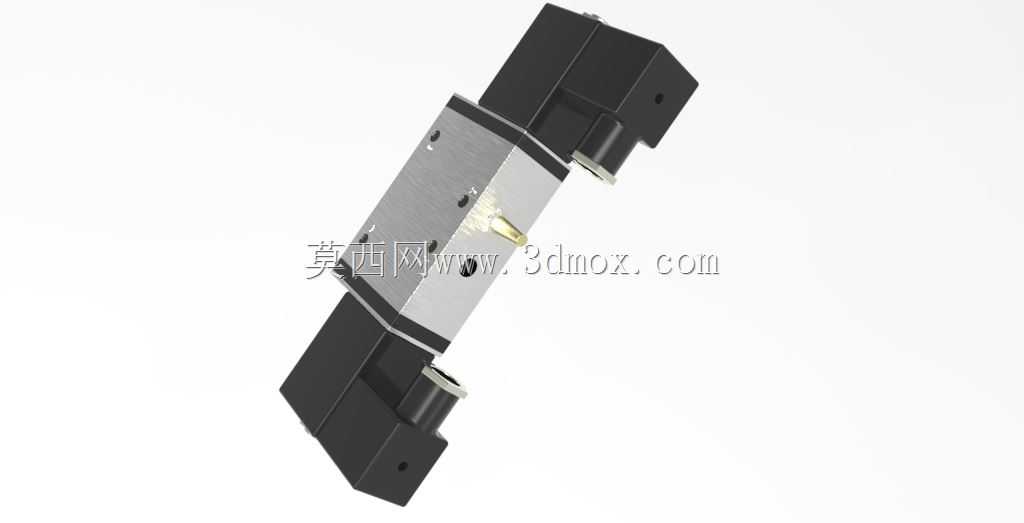

在中高压流体液压控制系统中，方向控制阀的换向可靠性直接决定整套执行回路的动作精度，这款四路三位硬控定向气动阀，主要面向需要中位串联排气的液压工况设计，常见应用在机床夹具回路、自动化生产线的气动执行组、中小型液压站的方向控制单元中，可同时控制四路流体通路的通断与换向，满足双作用气缸、小型液压油缸的往复动作控制需求。从结构设计来看，阀体主体采用矩形金属本体设计，两侧对称布置电磁驱动端，驱动端与阀体之间设置密封隔层，避免流体介质渗入驱动线圈区域，阀体顶面预留两个定位安装孔，配合底面的安装基准面，可直接通过螺栓固定在阀组安装板或集成阀块上，两侧驱动端的接口采用标准外螺纹接头结构，适配常规气动管路的快插或硬管连接，无需额外加工转换接头。设计过程中优先考虑了中位机能的适配性，采用串联中位结构，排气通路在中位时直接连通，可避免回路憋压导致的执行元件误动作，同时硬控式的换向结构相比软密封先导结构，抗流体杂质干扰能力更强，在介质清洁度稍差的工况下也能保证换向动作到位，不会出现阀芯卡滞导致的回路失控。安装边界上，阀体总宽度控制在常规阀组安装间距范围内，两侧驱动端突出阀体的长度一致，管路连接时可预留统一的弯曲半径，不会出现相邻阀件管路干涉的问题，顶面的控制气嘴采用直立式结构，控制管路可垂直向上引出，方便现场布线整理，阀体上的流体通路口径匹配常规中低压管路通径，流量参数可满足多数中小型执行元件的供能需求，不需要额外增设放大阀组。阀芯与阀体的配合间隙经过反复校核，既保证换向动作的顺滑无卡滞，又能将内泄漏量控制在行业允许范围内，减少系统的无功损耗，驱动端的线圈防护结构可适配车间常见的油污、粉尘环境，长期运行不需要频繁拆解维护。
