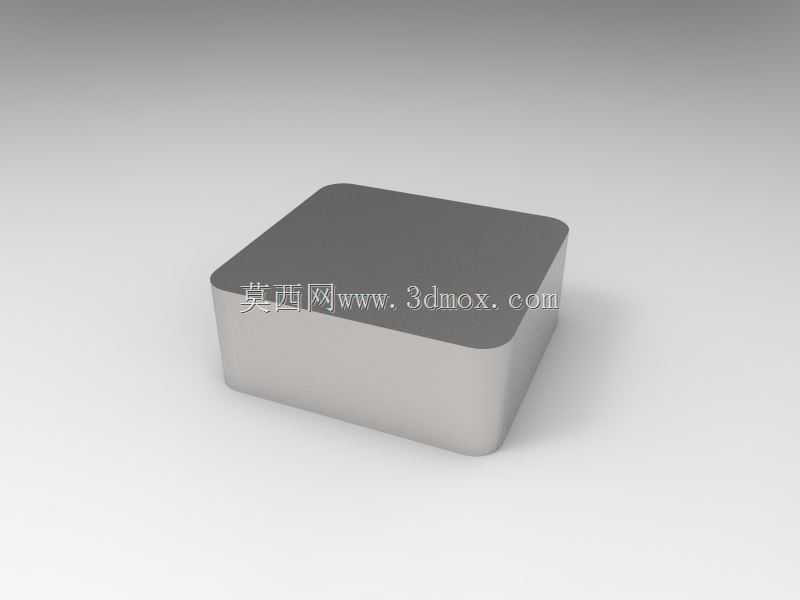

虚拟主板扼流圈屏蔽封装结构设计

在消费级及工业级主板电路设计中，扼流圈作为电源回路的核心滤波元件，其封装结构的合理性直接影响主板供电稳定性与电磁兼容表现。本次设计的扼流圈采用全封闭金属屏蔽封装结构，主要应用于主板CPU供电、内存供电等高频开关电源回路中，能够在大电流通断工况下有效抑制差模干扰，避免电感工作时的漏磁对周边高速信号线路造成串扰，同时也能阻隔外部电磁辐射对电感本身磁芯工作状态的影响。从实际安装场景来看，这类扼流圈通常采用表面贴装工艺焊接在主板PCB对应焊盘上，设计时充分考虑了SMT产线的贴装公差要求，外壳底部做了微倒角处理，既可以避免贴装时外壳边缘刮擦PCB阻焊层，也能在回流焊过程中让焊锡更好地浸润焊端，降低虚焊风险。外形设计上采用圆角方型结构，相比传统圆柱形电感，能够在相同占用PCB面积的前提下获得更大的内部磁芯容积，提升电感饱和电流阈值，同时规整的外形也更便于主板布局时的元件排布，减少板上空间浪费。设计过程中优先平衡了散热与屏蔽性能，金属外壳与内部磁芯之间预留了均匀的导热间隙，可填充导热胶将电感工作时产生的热量传导至外壳，再通过主板表面的空气对流实现散热，避免大电流负载下磁芯过热导致电感量漂移。安装边界方面，外壳顶面做了平滑过渡处理，高度控制在常规主板元件限高范围内，不会干涉后续主板散热模组、内存插槽等周边部件的安装，外壳侧面的平直基准面也可作为产线AOI检测的定位参考，提升元件贴装后的检测效率。从功能特性来看，全封闭结构能够避免生产组装过程中灰尘、助焊剂残留等异物进入电感内部，降低长期使用过程中元件失效概率，金属外壳的接地引脚与主板地网直接连通，可将屏蔽层感应到的杂散电荷快速泄放，进一步提升滤波效果。在结构强度设计上，外壳采用一体冲压成型工艺，边角处做了圆弧应力释放处理，能够承受主板生产、运输、组装过程中的常规机械冲击，不会出现外壳变形挤压内部线圈的情况，适配常规消费电子、工业控制板卡的全生命周期使用要求。
