音频模块金属屏蔽腔体结构设计

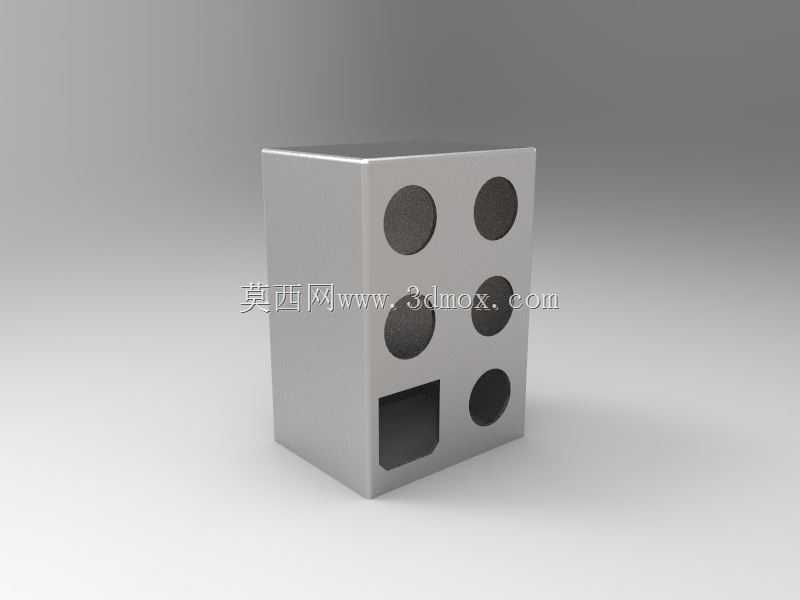

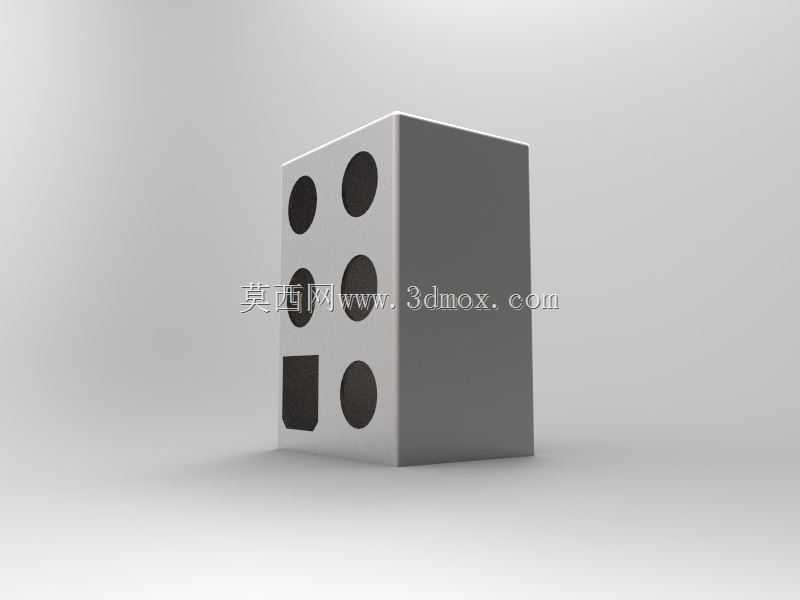

这类屏蔽结构主要应用在车载影音、专业音频功放、工业音频采集终端等场景中，核心作用是隔绝外部电磁杂波对音频信号链路的干扰，同时避免模块自身的信号辐射影响周边电路工作。实际设备装配时，这类屏蔽件会直接罩在音频处理PCB的核心电路区域，周边通过焊盘或者导电胶与主板接地层连通，形成连续的法拉第笼屏蔽结构。从结构设计来看，腔体采用一体式金属铣削成型，整体为规则长方体构型，六个面的平面度公差控制在0.05mm以内，保证与PCB贴合时不会出现缝隙导致屏蔽效能下降。正面开设的五个圆形通孔对应板载的电位器、音频接口或者状态指示灯的安装位，下方的方形开孔则是预留的排线出口或者模块调试接口位，所有开孔边缘都做了0.2mm的倒角处理，避免装配时刮伤线材或者元件引脚。设计过程中首先要匹配对应音频模块的实际布板尺寸，腔体内腔的长宽尺寸要比PCB上核心屏蔽区域的轮廓大0.3mm，预留出贴装导电泡棉的空间，腔体高度要高于板上最高元件的高度0.8mm以上，防止压碰电容、芯片等敏感器件。安装边界方面，腔体底部四周预留了1.2mm宽的焊接边，可直接通过波峰焊固定在主板的屏蔽焊盘上，也可根据装配需求在四角开设M1.2的螺丝孔，通过铜柱固定在主板上，两种安装方式都能保证接地电阻小于10毫欧，满足30MHz到1GHz频段下不低于40dB的屏蔽效能要求。实际选型时要注意，这类屏蔽件的材质通常选用6061铝合金，表面做导电氧化处理，兼顾重量轻、导电性能稳定、不易氧化的特点，相比传统的洋白铜冲压屏蔽罩，一体式铣削的结构刚性更好，不会因为外力挤压出现变形，适合在振动工况较多的车载、工业设备场景使用。开孔的尺寸和位置完全匹配对应模块的外接元件布局，设计时需要提前核对元件的伸出高度，对于需要伸出面板的旋钮、接口，开孔直径要比元件外径大0.1mm，既保证元件能顺利穿出，又不会因为间隙过大造成电磁泄漏。腔体的壁厚统一设置为1mm，在保证结构强度的前提下尽可能压缩占用空间，不会过度挤占PCB上的其他布线区域，适合高密度布板的紧凑型音频设备使用。
