SolidWorks平台参数化直齿传动齿轮结构

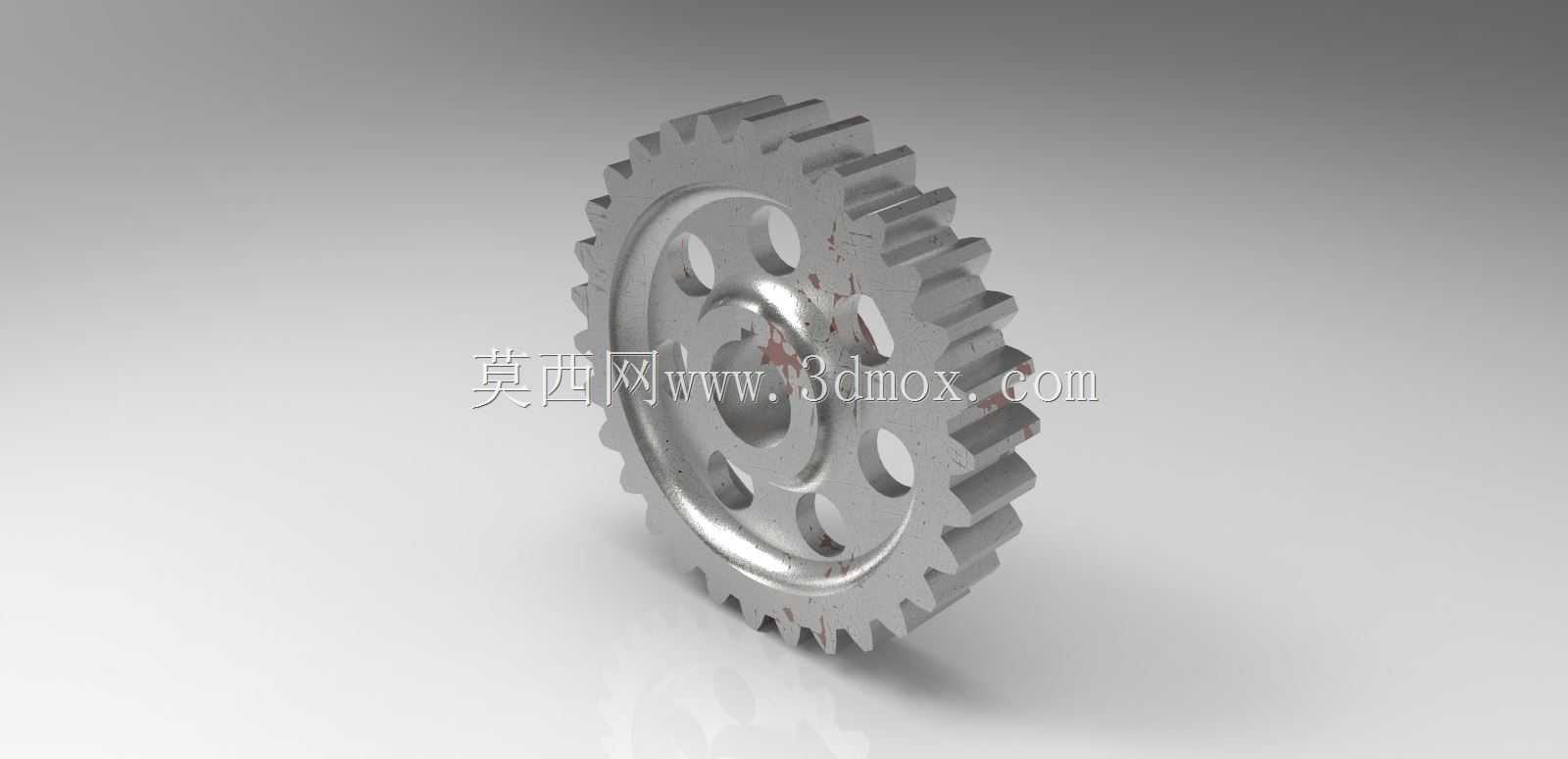

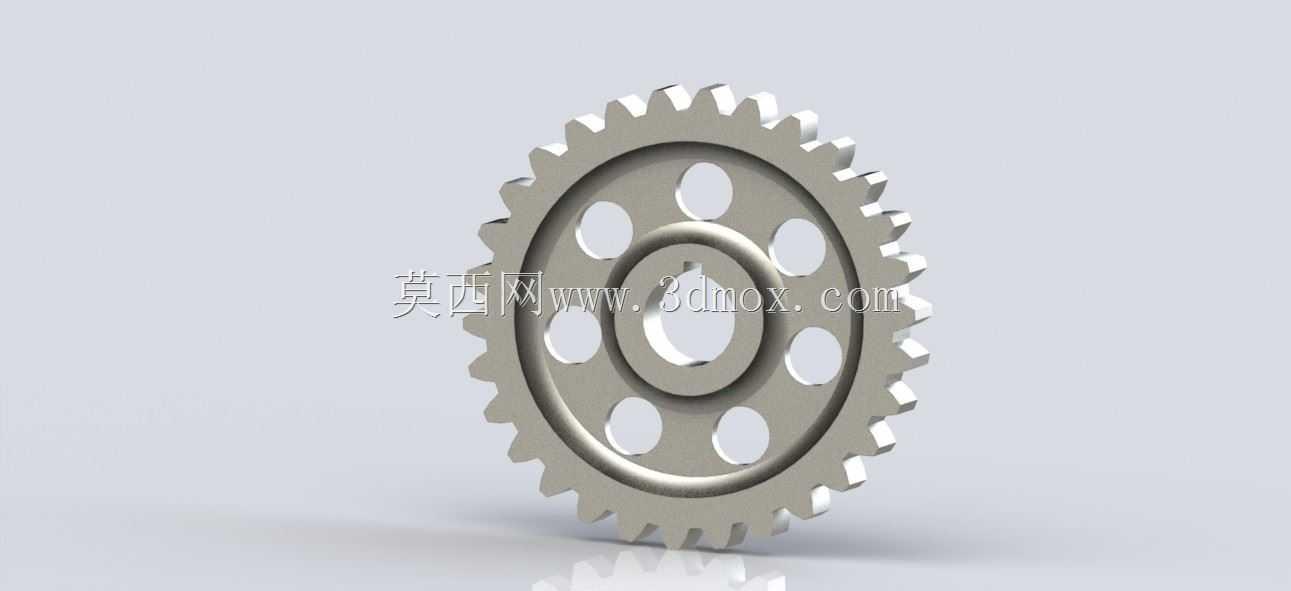

这款直齿圆柱齿轮是机械传动系统里应用最广泛的基础零件之一，日常在各类减速装置、机床进给机构、轻工输送设备、小型动力输出单元里都能见到它的身影，核心作用是在平行轴之间传递恒定转速比的旋转动力，相比斜齿结构它没有轴向分力，安装调试的容错空间更大，轴向定位的结构要求也更简单，很适合中低速、载荷平稳的传动工况。从结构设计逻辑来看，这款齿轮采用了辐板式减重结构，轮缘和中心轮毂之间通过均匀分布的辐板连接，辐板上开设的对称圆孔既可以进一步降低整体自重，减少转动惯量带来的启停冲击，也能在装配时作为工艺孔方便吊装与对位，中心的轮毂孔是和传动轴配合的核心安装面，孔的公差配合通常根据载荷等级选H7/k6或者H7/js6的过渡配合，搭配键槽实现周向固定，避免传动过程中出现轴与齿轮的相对滑转。轮齿部分采用标准渐开线齿形设计，齿顶高、齿根圆角都按照通用机械传动的规范取值，齿根处的过渡圆角能有效降低应力集中系数，避免交变载荷下出现齿根断裂的失效形式，齿面的啮合区域做了等宽设计，保证全齿宽范围内都能均匀接触，减少偏载带来的局部磨损。实际选型应用时，需要先核算传动系统的额定扭矩、转速，匹配对应的模数与齿数，确认齿顶圆直径、轮毂长度、安装孔直径这些边界尺寸和所在腔体的空间不发生干涉，同时要保证啮合齿轮的中心距公差控制在允许范围内，避免侧隙过大带来的传动冲击，或是侧隙过小导致的卡滞、齿面异常磨损。这类直齿轮的建模过程中，通常先通过方程式驱动齿廓渐开线，阵列得到全部轮齿后再做辐板、轮毂的结构细化，建模时要注意齿根圆角的连续性，不要出现尖锐棱角，否则后续做有限元强度分析时会出现应力奇异点，影响仿真结果的准确性。在实际设备维护中，这类直齿轮的失效形式大多是齿面磨损、点蚀或是轮齿折断，设计时如果是开式传动工况，要适当放大模数提升齿根弯曲强度，如果是闭式润滑工况，可以适当提高齿面硬度来提升接触疲劳强度，同时要保证装配时两轴的平行度公差，避免轮齿单侧受力过早失效。
