嵌入式USB家具墙壁供电插座结构设计

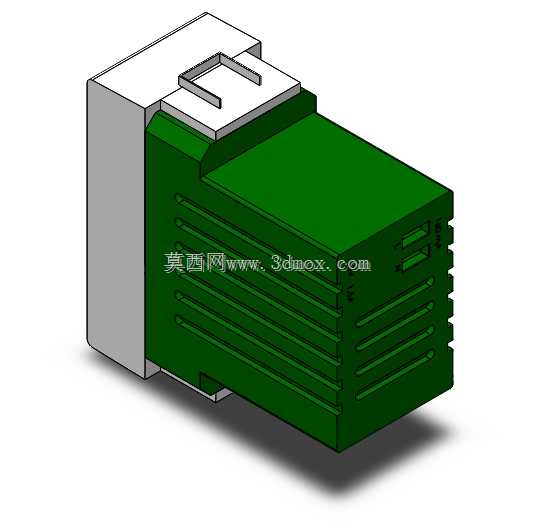

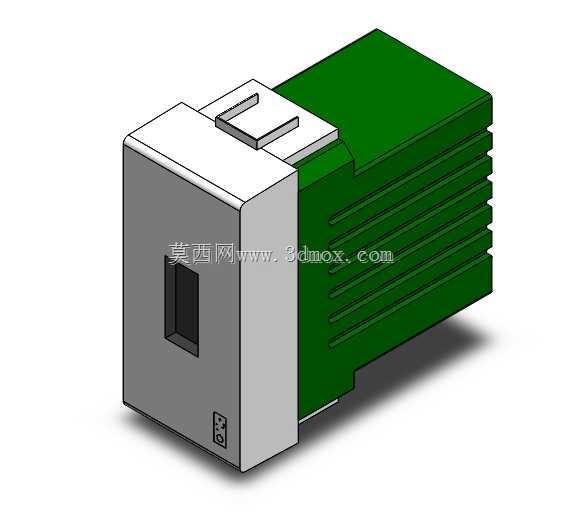

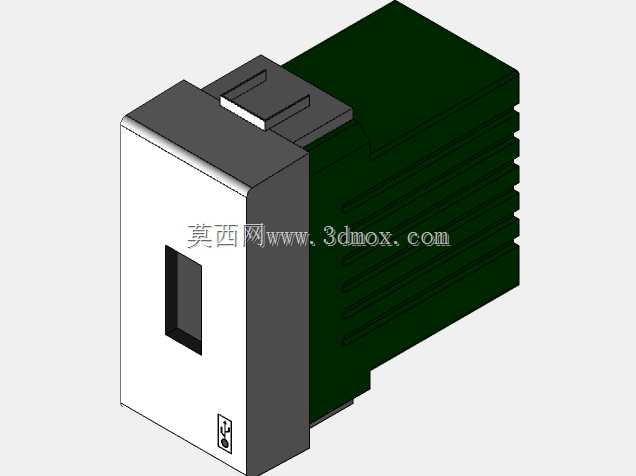

这款嵌入式USB供电插座主要适配民用家具内嵌安装、住宅墙面暗装两类场景，在定制柜体、办公桌面侧沿、酒店床头墙面、精装房预留弱电点位等场景中都能匹配安装需求，替代传统单一强电插座的功能局限，直接为手机、小型数码外设、低功耗智能家居模块提供5V直流供电输出，省去外接充电头的冗余空间占用。从结构设计逻辑来看，整体采用前后分段式壳体结构，前端外露面板做了窄边直角处理，面板边缘做了0.2mm的微小倒角，既避免安装后边缘割手，也能和墙面、家具开孔面紧密贴合，遮盖开孔边缘的加工误差；后端壳体设置多道平行散热筋条，既可以增大壳体和空气的接触面积提升散热效率，也能在嵌入安装时和开孔内壁形成微量过盈配合，配合卡扣结构实现无螺丝快速固定，减少安装工序。安装边界方面，前端面板的长宽尺寸比后端嵌入部分大2mm，形成安装压边，后端嵌入部分的截面尺寸匹配常规86型暗装底盒的内部容纳空间，也可以适配家具板材上开出的对应方孔，嵌入深度控制在常规18mm厚度板材可容纳的范围内，不会穿透板材背面影响柜体内部走线。功能特性上，前端面板预留标准USB-A型接口槽位，接口位置下沉1.5mm，避免插头插入后外力磕碰导致接口焊盘脱落，壳体内部预留了AC-DC降压模块的安装空间，强弱电区域做了分隔筋设计，避免强电串入低压输出端引发安全隐患，壳体上下的定位槽可以和安装底盒内的卡位对齐，防止安装后插座出现转动偏移。设计过程中优先考虑了安装容错性，后端壳体的散热筋条做了1°的拔模斜度，嵌入开孔时可以自动导正位置，即使开孔尺寸存在±0.5mm的加工误差，也能顺利装入，面板和安装面的贴合间隙可以控制在0.1mm以内，兼顾外观整洁度和安装便利性。内部走线空间预留了足够的弧度余量，避免电源线弯折角度过大导致线芯断裂，壳体的卡扣结构做了圆角加强处理，多次拆装也不会出现断裂失效的问题，适配装修阶段的反复调试需求。
