保险丝开关电源插座安装固定支架

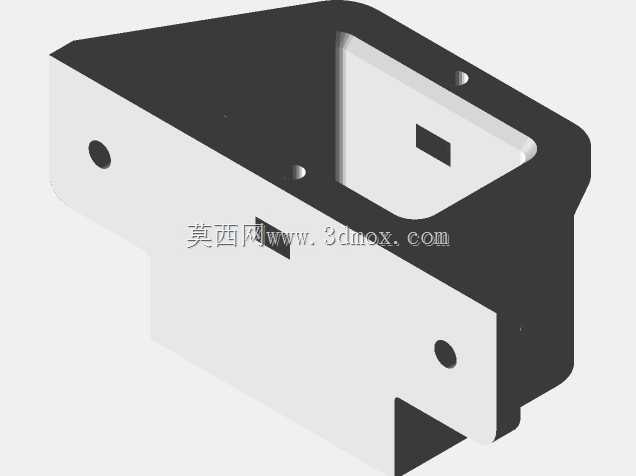

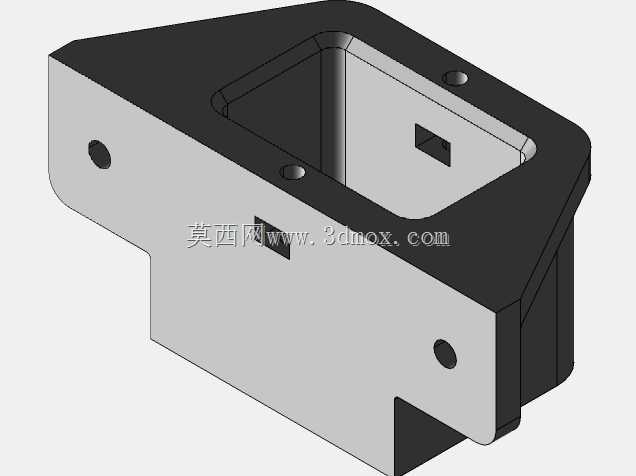

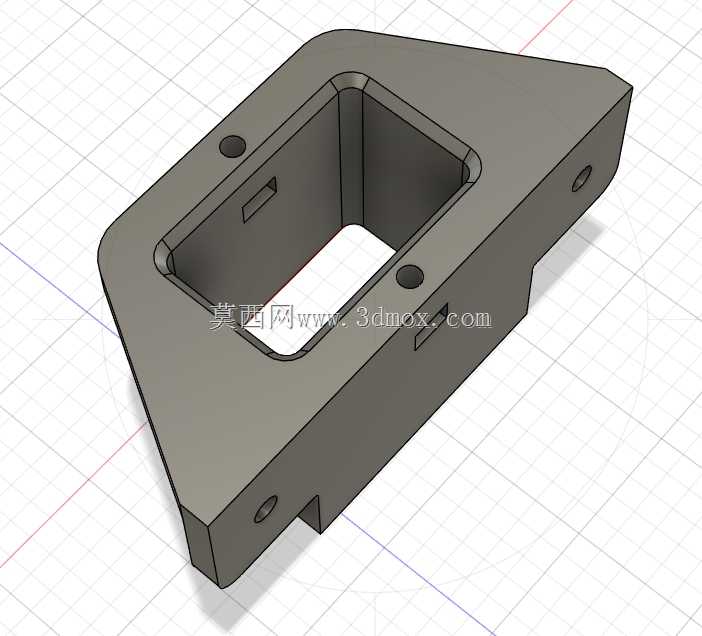

这款支架主要应用在各类工控设备、小型机电装置、桌面测试仪器的电源输入模块区域，用来承载集成了保险丝、通断开关的IEC320规格电源插座，解决电源接入模块在设备壳体上的定位、固定与防护问题，避免插座直接受力松脱、接线部位拉扯断裂的常见故障。从结构设计来看，支架采用一体化弯折成型的钣金类结构思路，主体为带异形轮廓的承托基座，中间开设与插座本体匹配的方形镂空让位槽，槽体边缘做了贴合插座侧壁的限位翻边，插座装入后可限制前后、左右方向的窜动，不会出现装配后偏移错位的情况。支架的安装边界完全适配对应型号电源插座的外形尺寸，伸出的三个安装耳上分别预制了圆形安装孔，可通过自攻螺丝或者机牙螺丝直接固定在设备壳体的内壁安装位上，孔位的位置公差控制在合理范围，装配时不需要额外扩孔调整，能直接对位锁紧。设计过程中充分考虑了实际装配的操作空间，镂空槽侧边预留的小卡槽对应插座本体上的弹性卡扣位，插座推入后卡扣可直接卡入卡槽完成预固定，后续打螺丝时不需要人工持续托举对位，能大幅提升产线装配的效率。支架的异形外轮廓是根据设备壳体内部的避让空间做的适配设计，尖角位置做了小圆弧过渡，避免装配时划伤操作人员手部或者磨损周边的线材绝缘层，侧壁预留的小缺口是为了避让插座的接线端子，防止装配时端子与支架金属部分接触造成短路隐患。在实际使用场景中，这款支架可将电源接入模块的受力完全转移到自身结构上，设备插拔电源线时的冲击力不会直接作用在插座的接线焊点或者壳体塑料结构上，能有效提升电源接口部分的使用寿命，减少售后维修中电源接口松脱、接触不良的故障占比。支架的壁厚选择兼顾了结构强度与轻量化需求，日常插拔电源线的冲击力下不会出现形变，同时不会过多占用设备内部的安装空间，适配多数紧凑型机电设备的内部布局要求。
