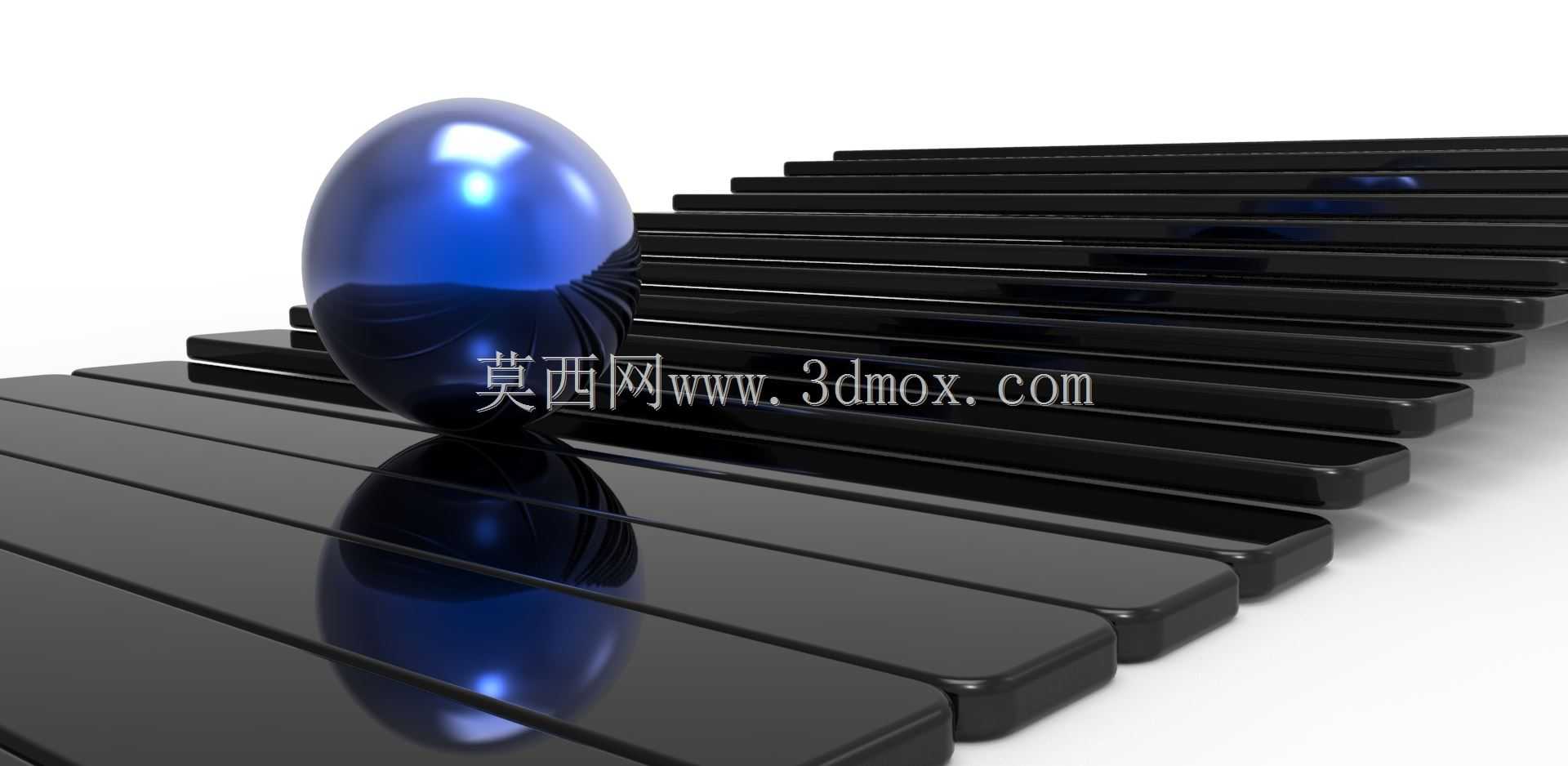

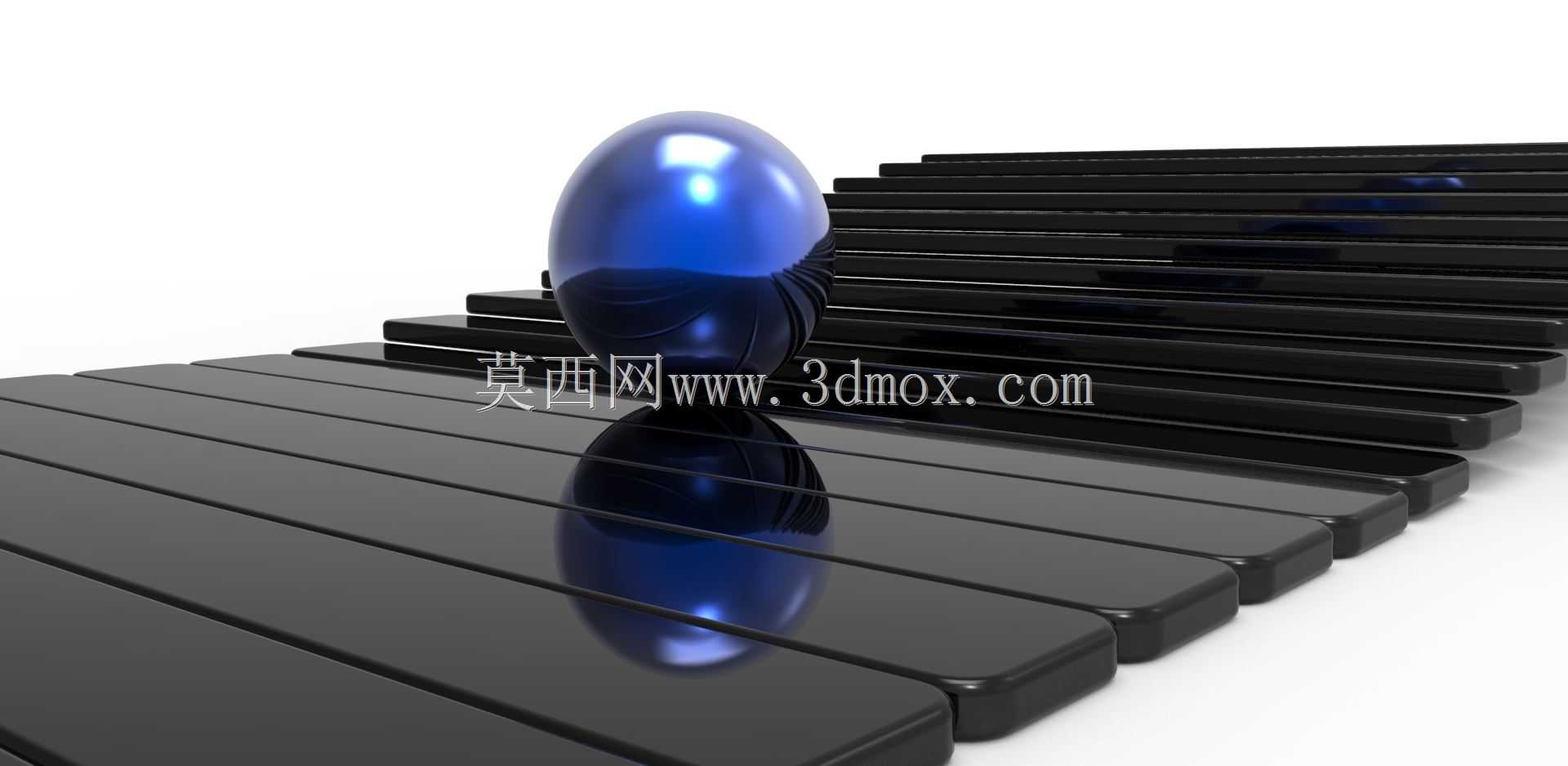

台阶式带球传动运动演示结构

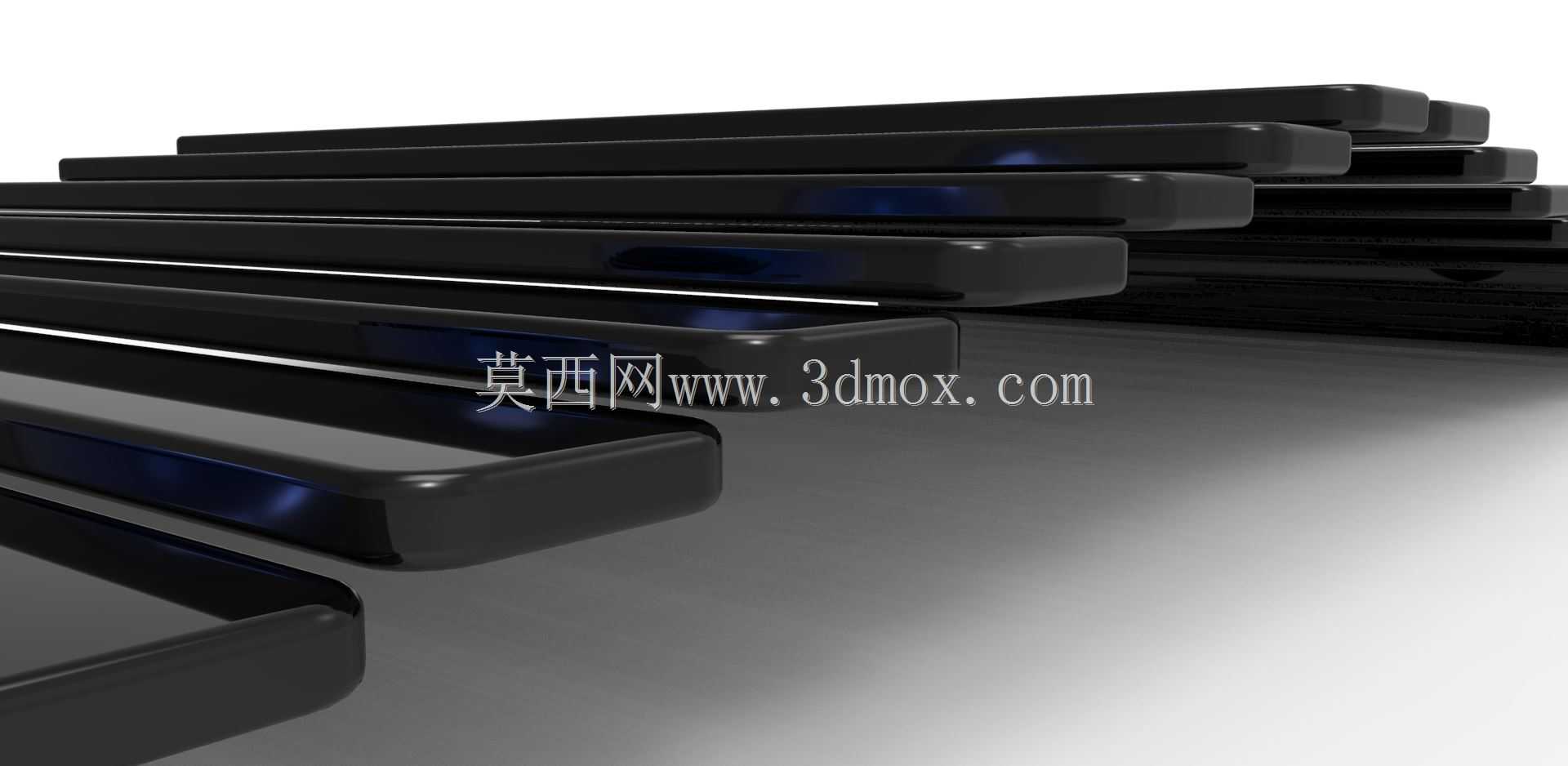

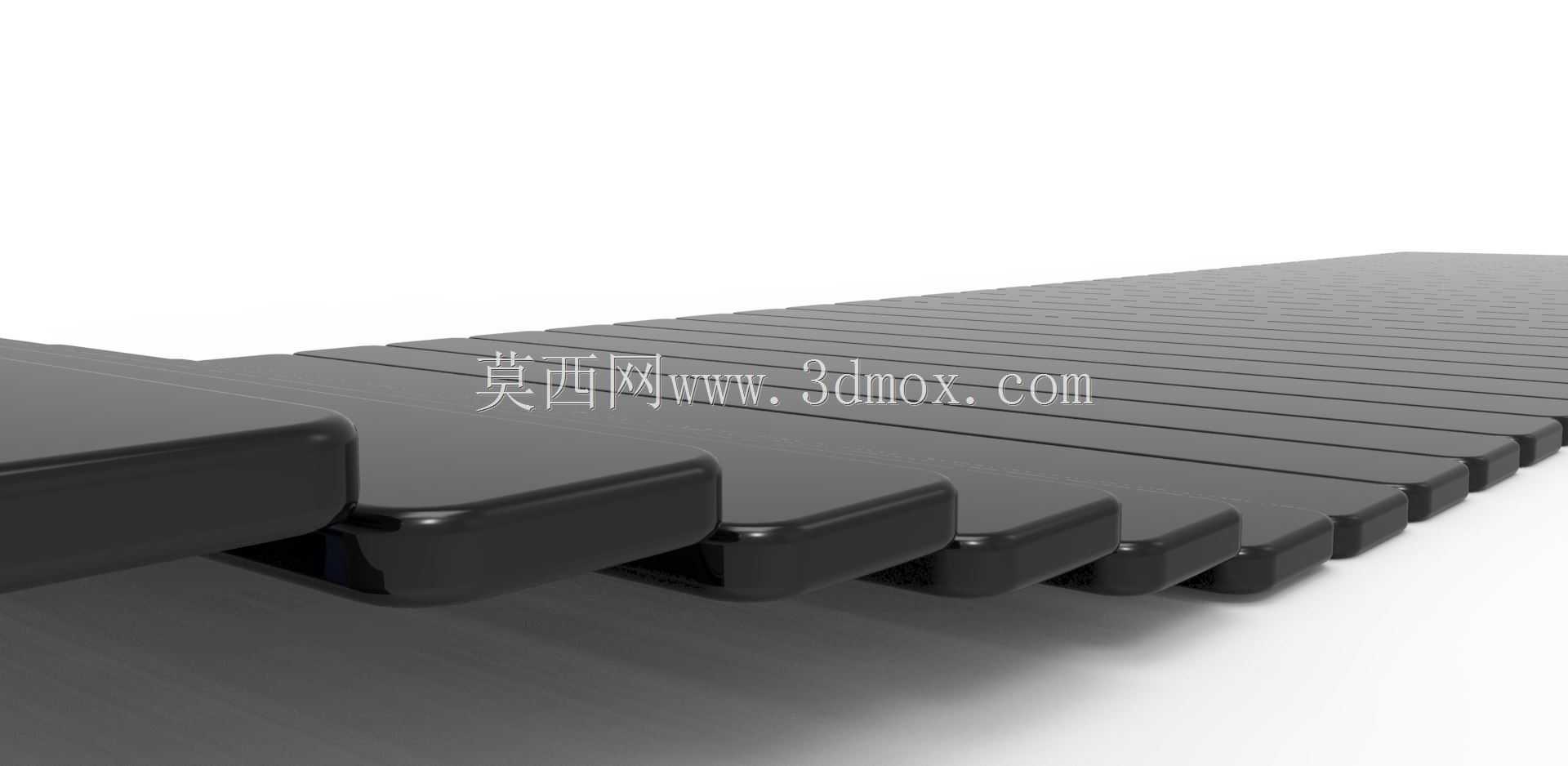

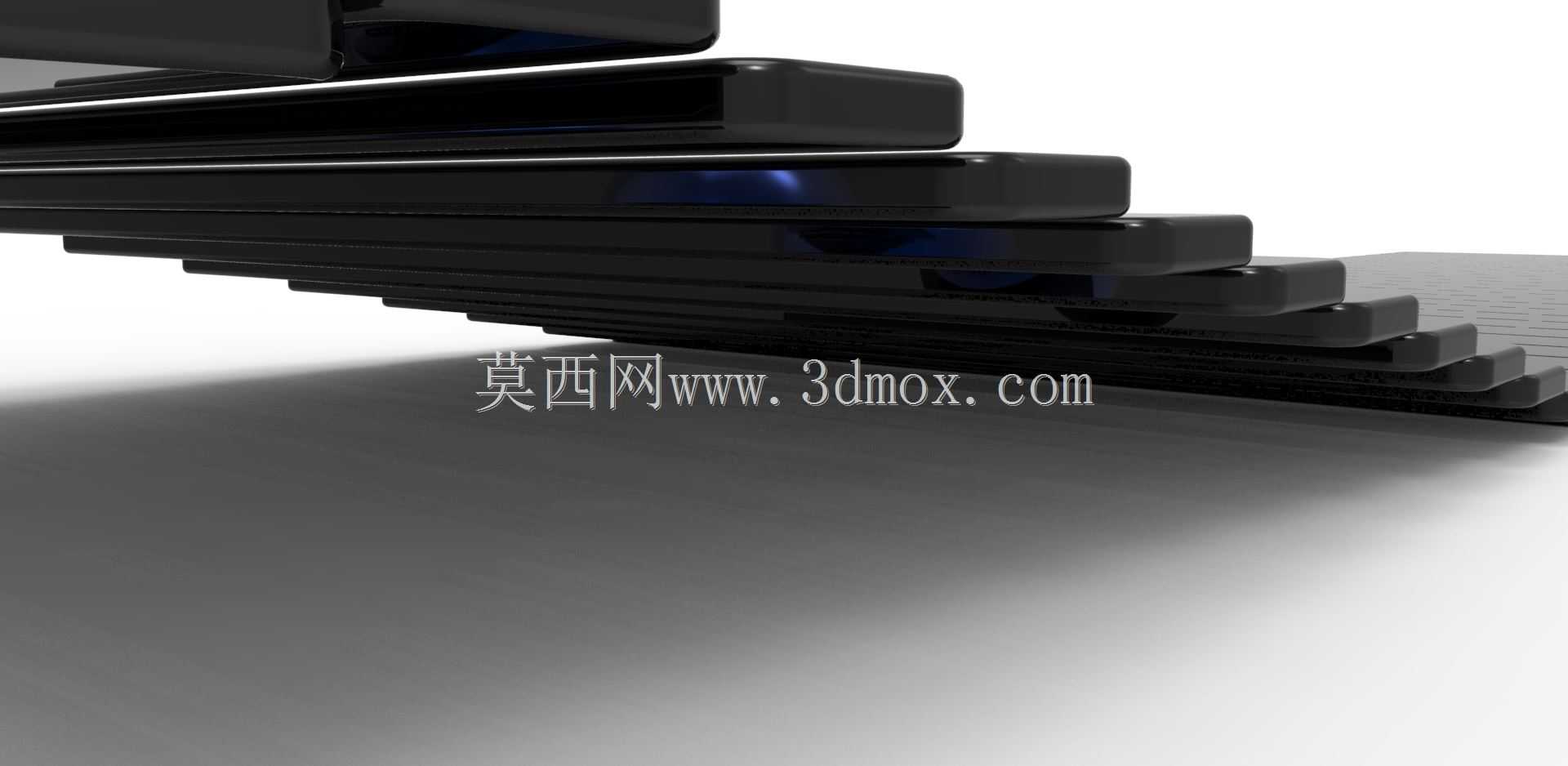

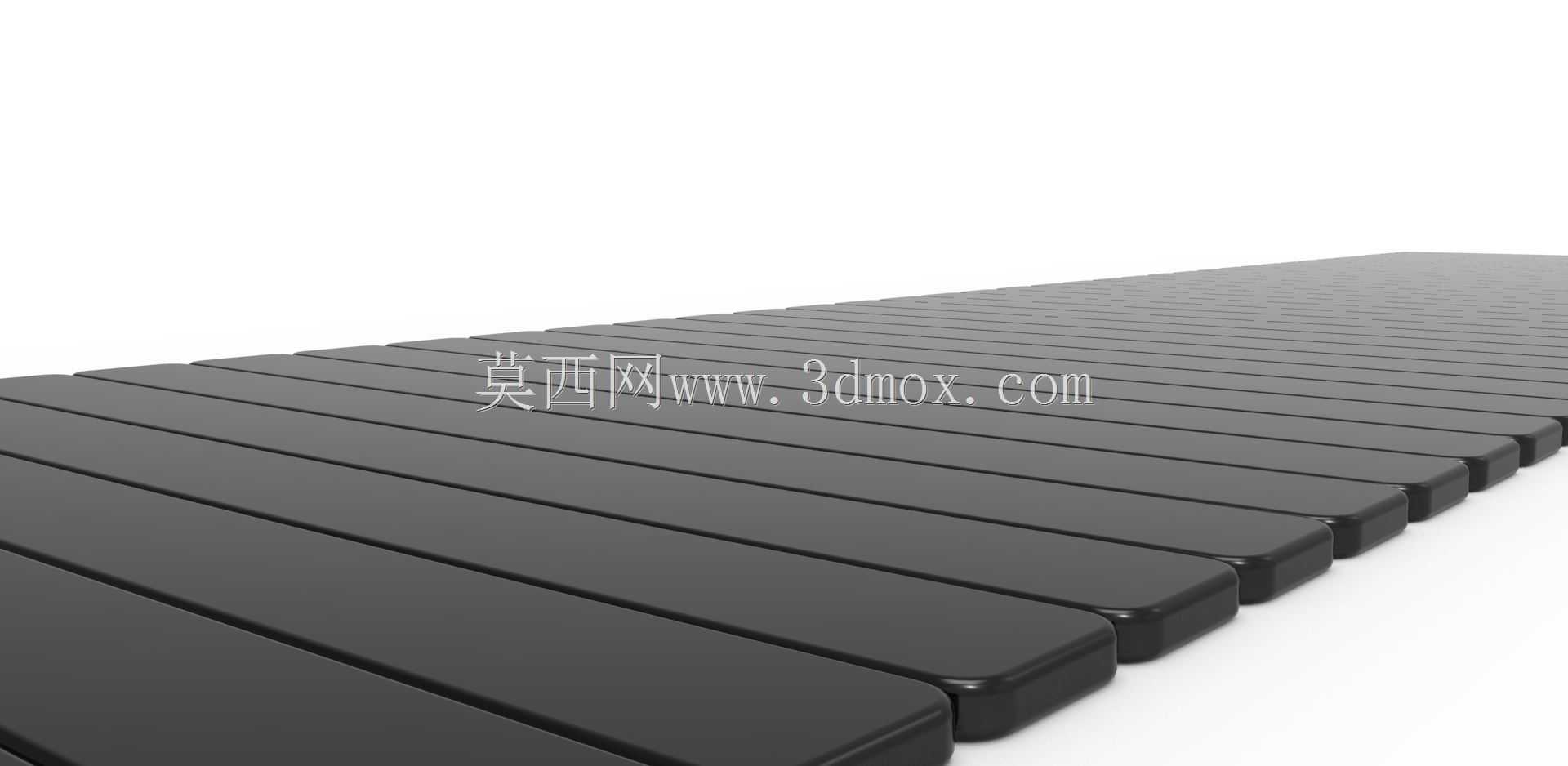

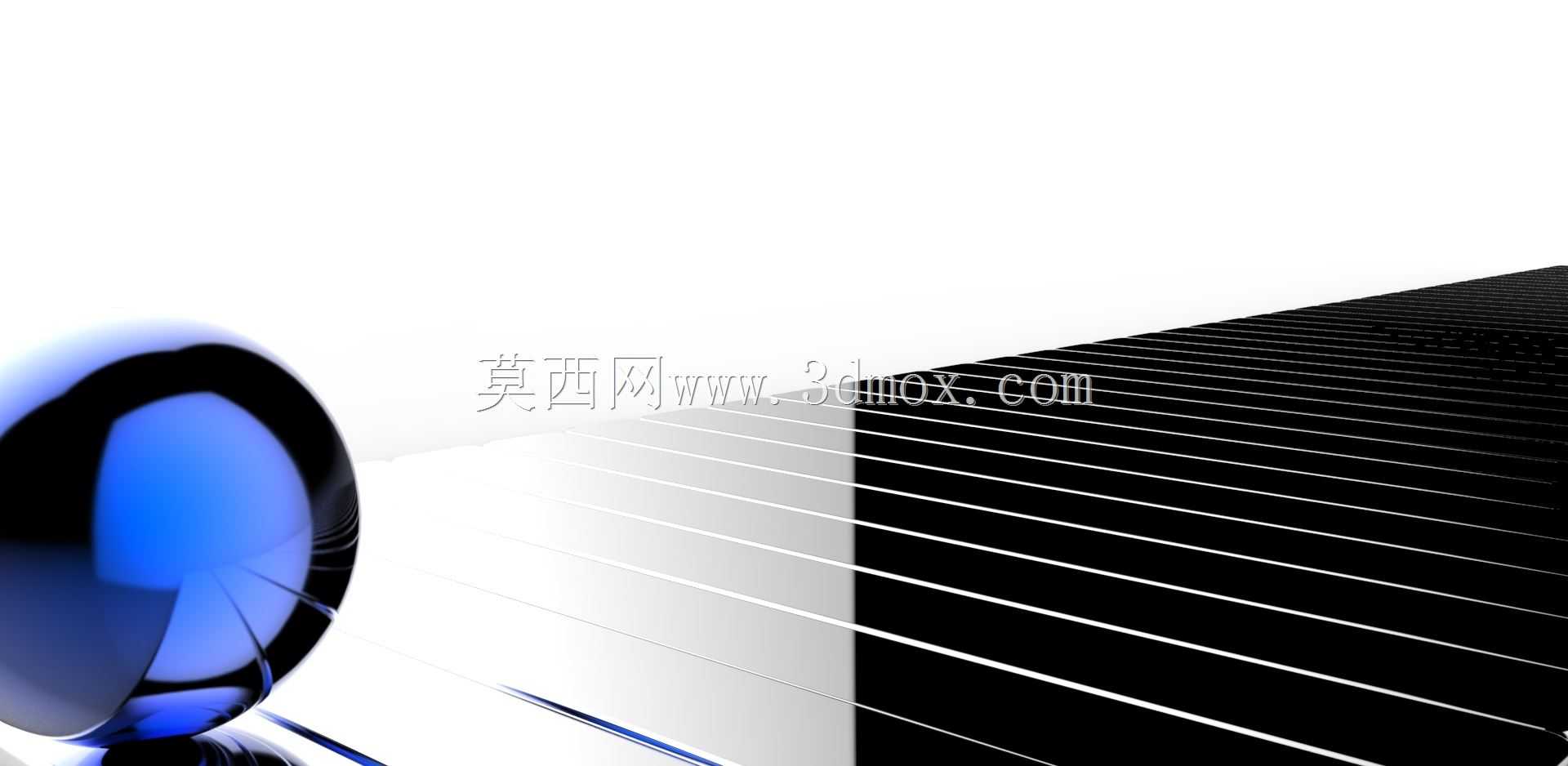

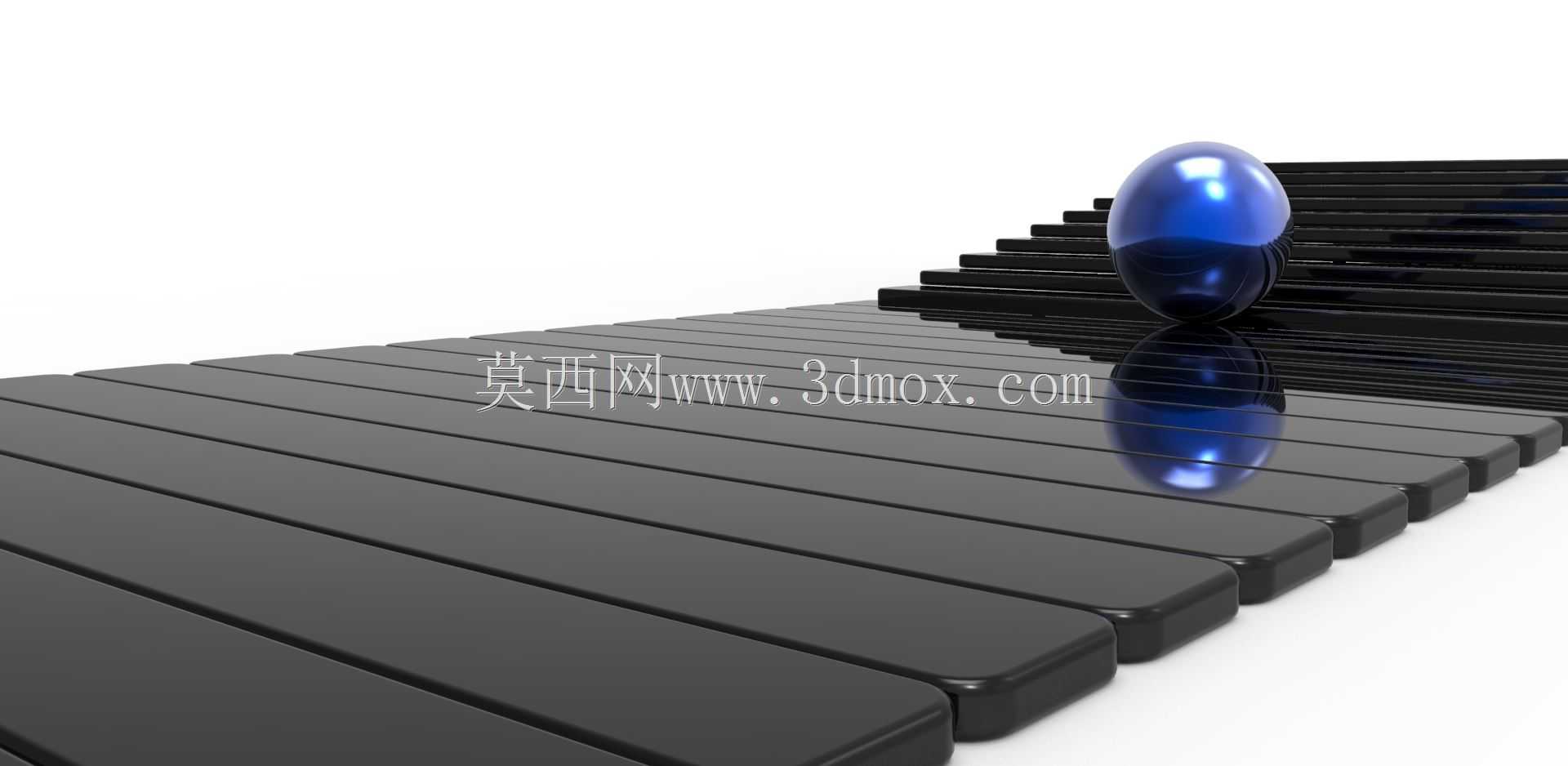

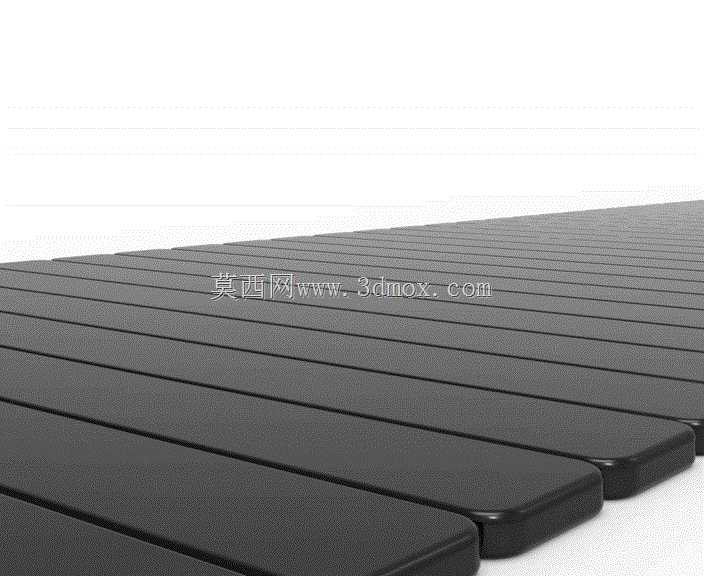

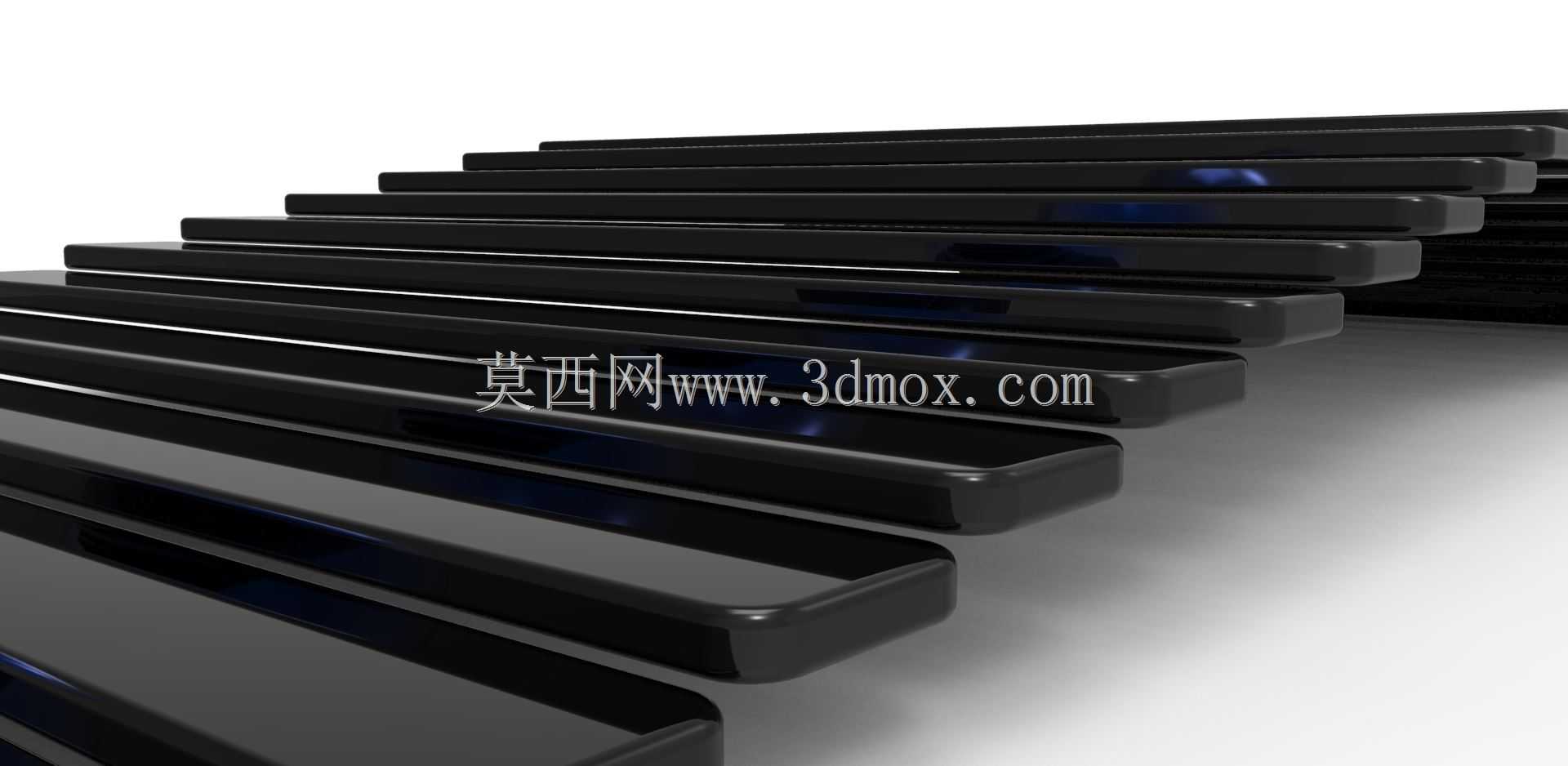

该结构主要应用于物料输送演示、机械原理教学实验、趣味传动装置展示场景，可直观展现刚性球体沿阶梯式路径循环运动的完整过程，帮助从业者理解重力驱动与机械限位配合的传动逻辑。日常使用中，这类结构常嵌入教学实训台、科普展陈设备内部，作为机械运动原理的具象演示载体，也可经过参数适配后改造为小型工件的步进式输送单元，完成球状零件在不同工位间的有序转运。从功能特性来看，结构通过台阶式排布的承托面配合侧边导向限位，让球体在重力作用下沿预设路径逐阶滚落，末端配套的抬升机构可将滚落至低位的球体重新输送至台阶顶端，形成连续循环的运动闭环，全程无需额外的复杂夹持结构，依靠球体自身重力与接触面的摩擦力约束即可保证运动轨迹稳定，不会出现跑偏、卡滞的问题。设计过程中优先考虑了运动路径的顺滑性，每一级台阶的承接边缘都做了圆角过渡处理，避免球体滚落过程中出现磕碰弹跳，相邻台阶的高度差经过反复校核，既保证球体有足够的下行驱动力，又不会因落差过大导致球体冲出导向边界；侧边导向栏的间距根据球体直径预留了0.8-1.2mm的活动间隙，既不会因间隙过小增大运动摩擦阻力，也不会因间隙过大导致球体卡入缝隙。安装边界方面，整体结构采用模块化拼接设计，台阶段与抬升段可根据实际安装空间拆分组合，底部预留了标准的型材安装孔位，可直接固定在欧标铝型材机架上，不需要额外加工定制连接支架；整体结构的宽度尺寸可根据输送球体的直径灵活调整，适配直径10mm-50mm范围内的各类刚性球体，抬升机构的运行速度可匹配台阶段的滚落节奏，保证整个循环运动的连贯性，不会出现球体堆积或者空程等待的情况。建模过程中对所有运动部件的干涉情况做了逐帧校验，球体运动全程与台阶面、导向栏、抬升机构的接触位置都做了间隙优化，既还原了真实的物理运动状态，也为后续的实物加工装配提供了准确的尺寸参考，从业者可直接在该模型基础上调整台阶倾角、抬升行程等参数，快速适配自身的项目需求。
