可调控高度的偏转楔式调节装置

在自动化产线定位、工装夹具调平、精密设备安装校准这类对位置精度有明确要求的场景里，这类带高度调控功能的偏转楔结构，是解决小行程高精度位置补偿的常用结构。不同于常规的螺纹顶升调节，楔块式的调节结构依靠斜面的位移转化实现高度方向的变量输出，调节过程的线性度更好，不会出现螺纹调节常见的回程间隙问题，在承受径向载荷时的结构刚性也更有优势。

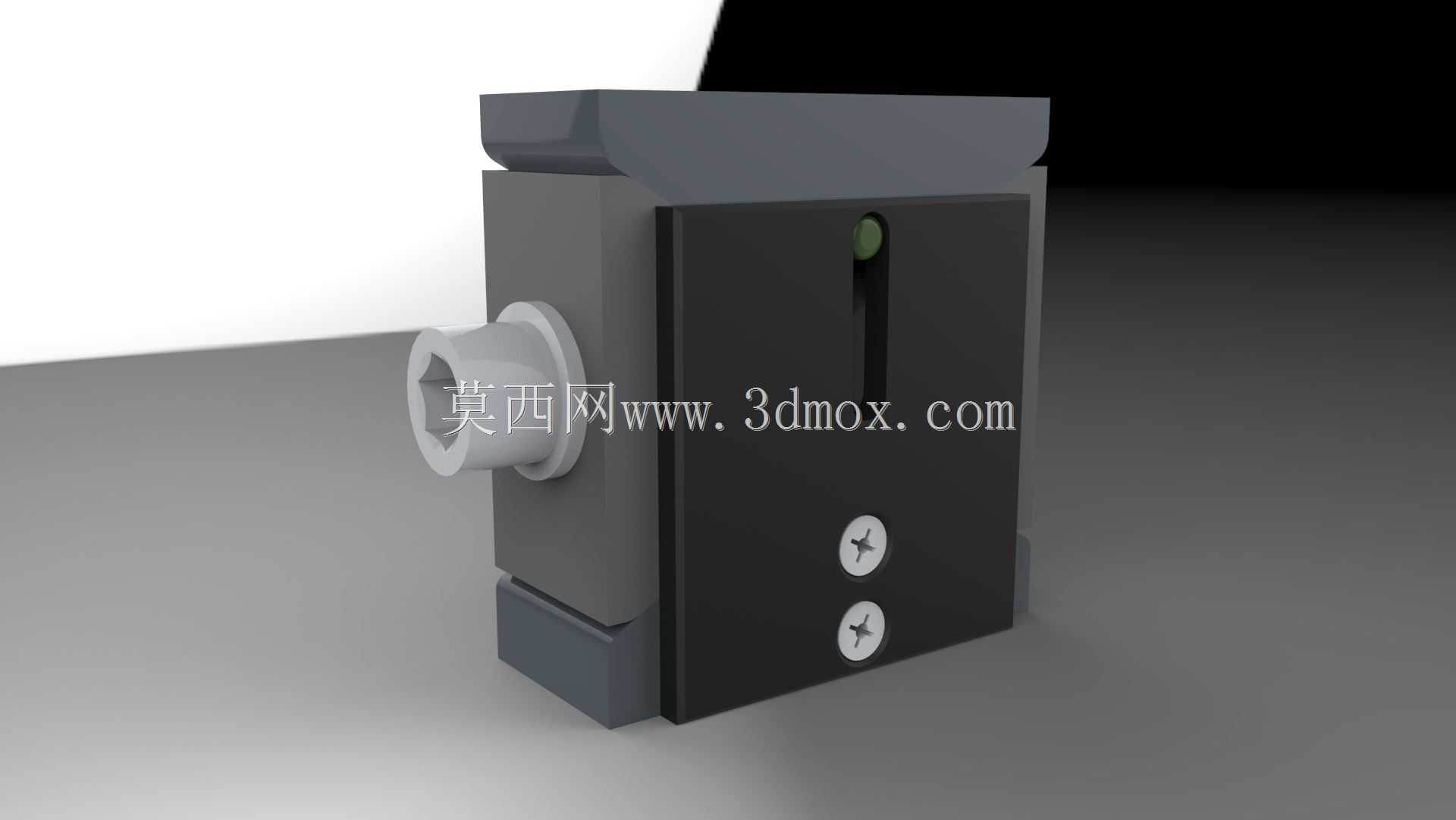

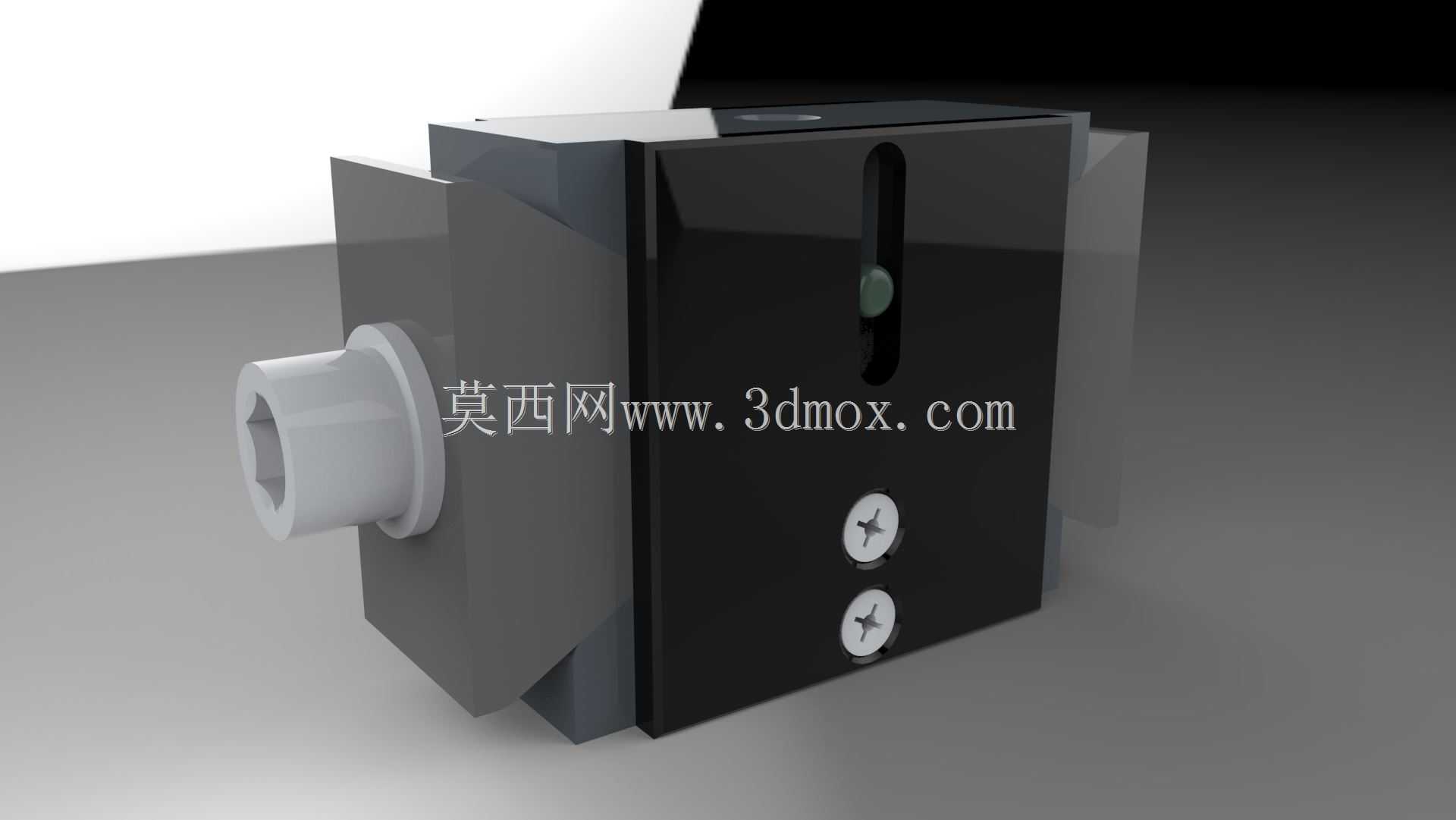

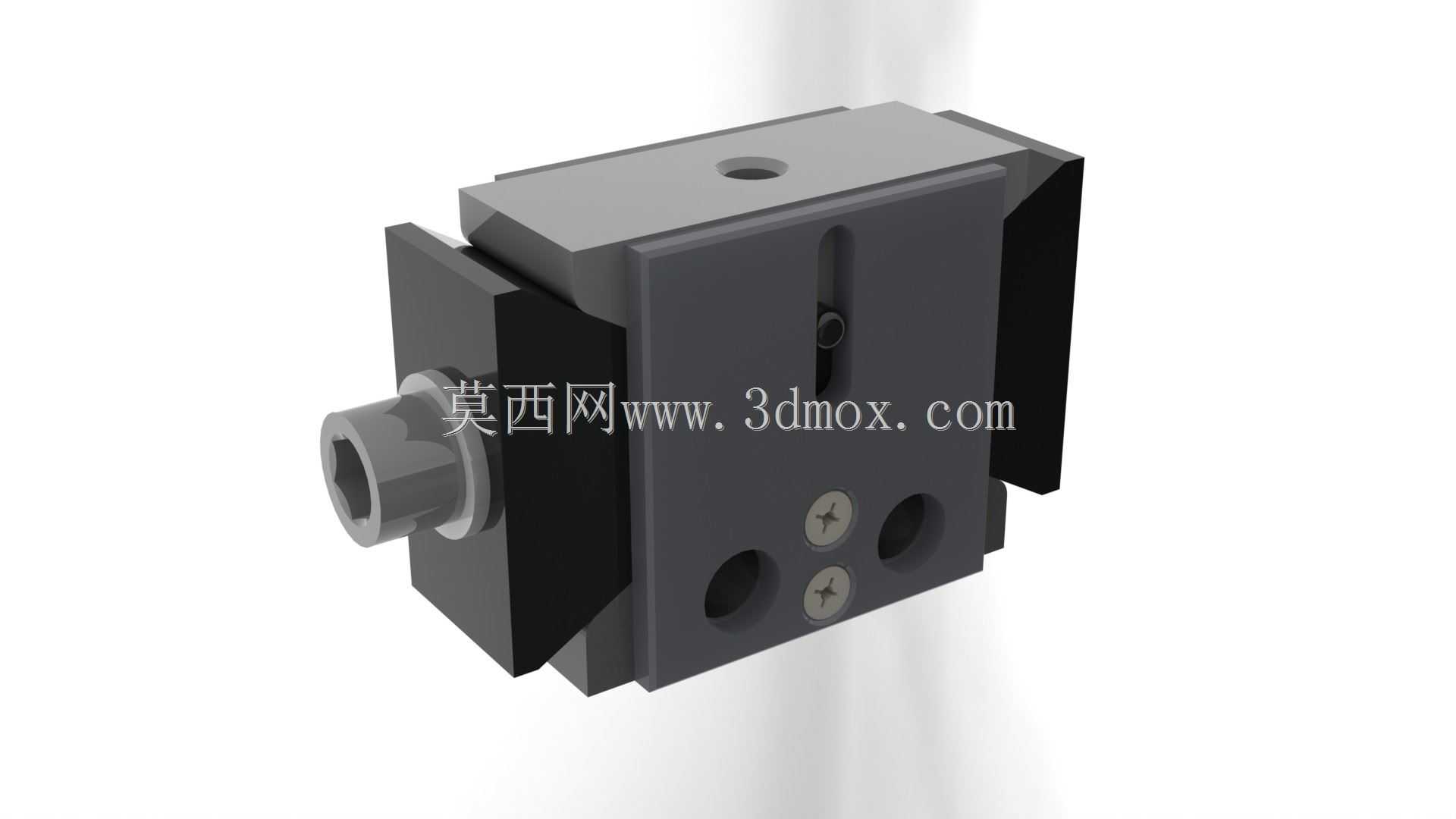

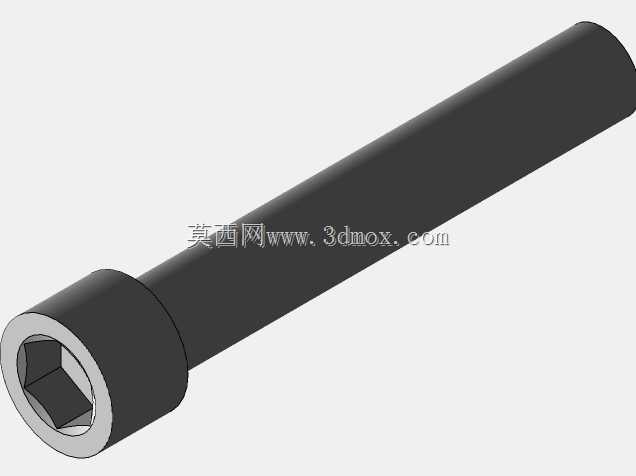

从结构设计逻辑来看，这个偏转楔采用了分体式的楔块配合结构，主体的黑色块体为固定基座部分，侧面伸出的带内六角孔的轴段是调节输入部位，转动该轴段即可带动内部的楔块产生横向位移，通过斜面的传动比将转动输入转化为垂直方向的高度变化，正面的两颗紧定螺钉用于调节完成后的位置锁止，避免设备运行过程中受振动影响出现位置偏移。侧面的透明挡片属于防护结构，既可以观察内部楔块的位移刻度，也能阻挡加工过程中的切屑、粉尘进入楔块配合面，防止调节卡滞。

安装边界方面，该装置的主体为方正的块式结构，安装时可直接通过基座的底面贴合安装基准面，不需要额外设计复杂的安装支座，侧面的伸出轴段预留了标准内六角驱动接口，可适配常规的内六角扳手进行调节，也可根据自动化改造需求加装伺服驱动元件实现电控自动调节。结构的整体尺寸紧凑，适合在安装空间受限的工装工位使用，高度调节行程覆盖小范围的毫米级补偿需求，完全能满足常规工装夹具、检测工位的高度微调、偏转角度补偿要求。

在实际使用中，这类偏转楔通常成对布置在工装板的底部，通过分别调节不同位置的偏转楔高度，实现工装板整体的水平度校准，或是针对特定工件的加工需求调整工位的倾斜角度，相比垫塞尺、增减垫片的传统调节方式，这种结构的调节效率更高，调节精度可通过楔块的斜面倾角进行控制，倾角越小，相同调节转角对应的高度变化量越小，调节精度也就越高，设计时可根据实际的精度需求匹配对应的斜面参数。结构的配合面均做了耐磨处理，长期反复调节也不会出现接触面磨损导致的精度流失，锁止螺钉的压紧方向垂直于楔块的滑移方向，锁止时不会带动楔块产生额外位移，能保证调节后的位置精度稳定保持。
