彩色线框结构组合多面体几何造型

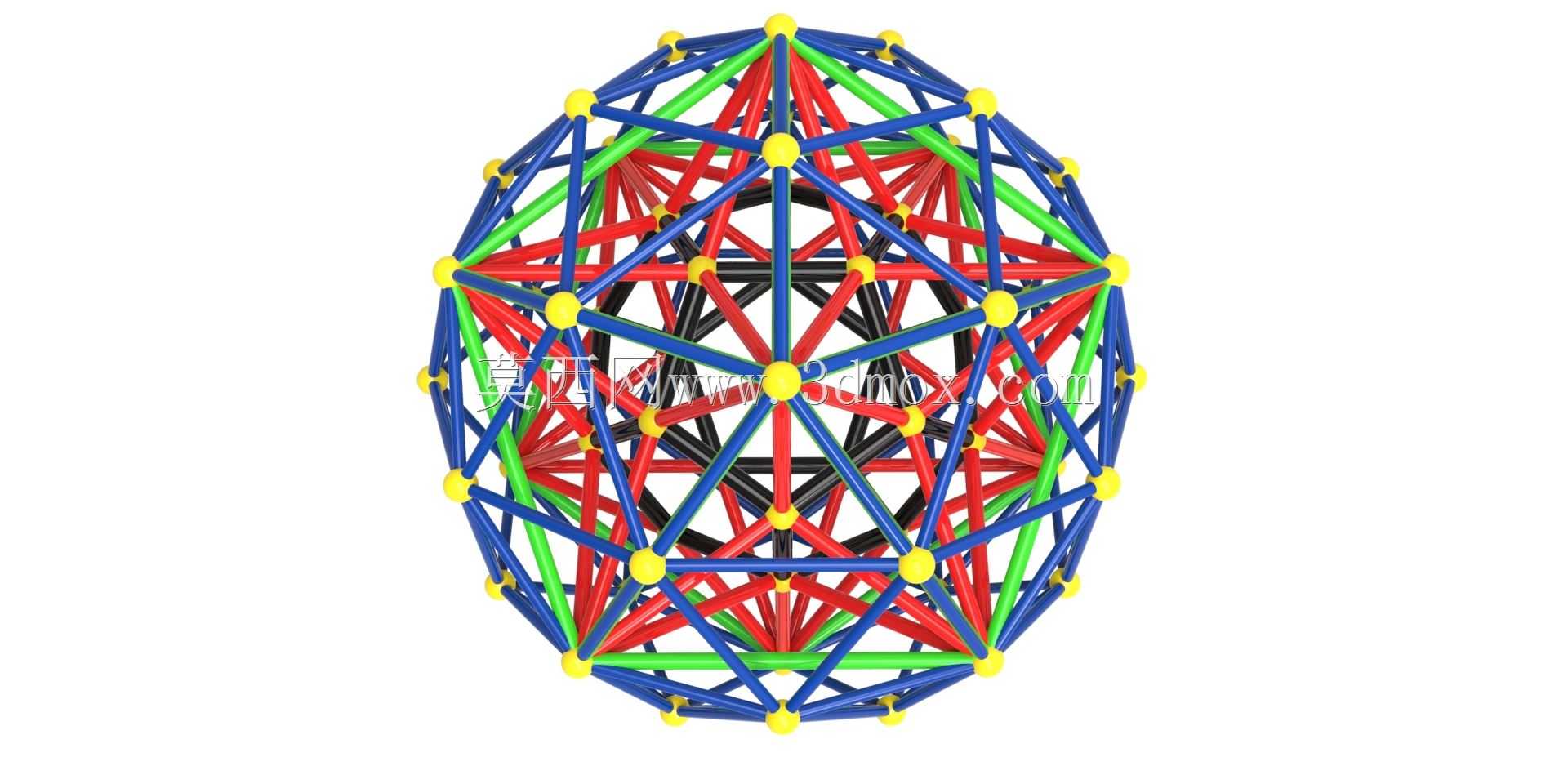

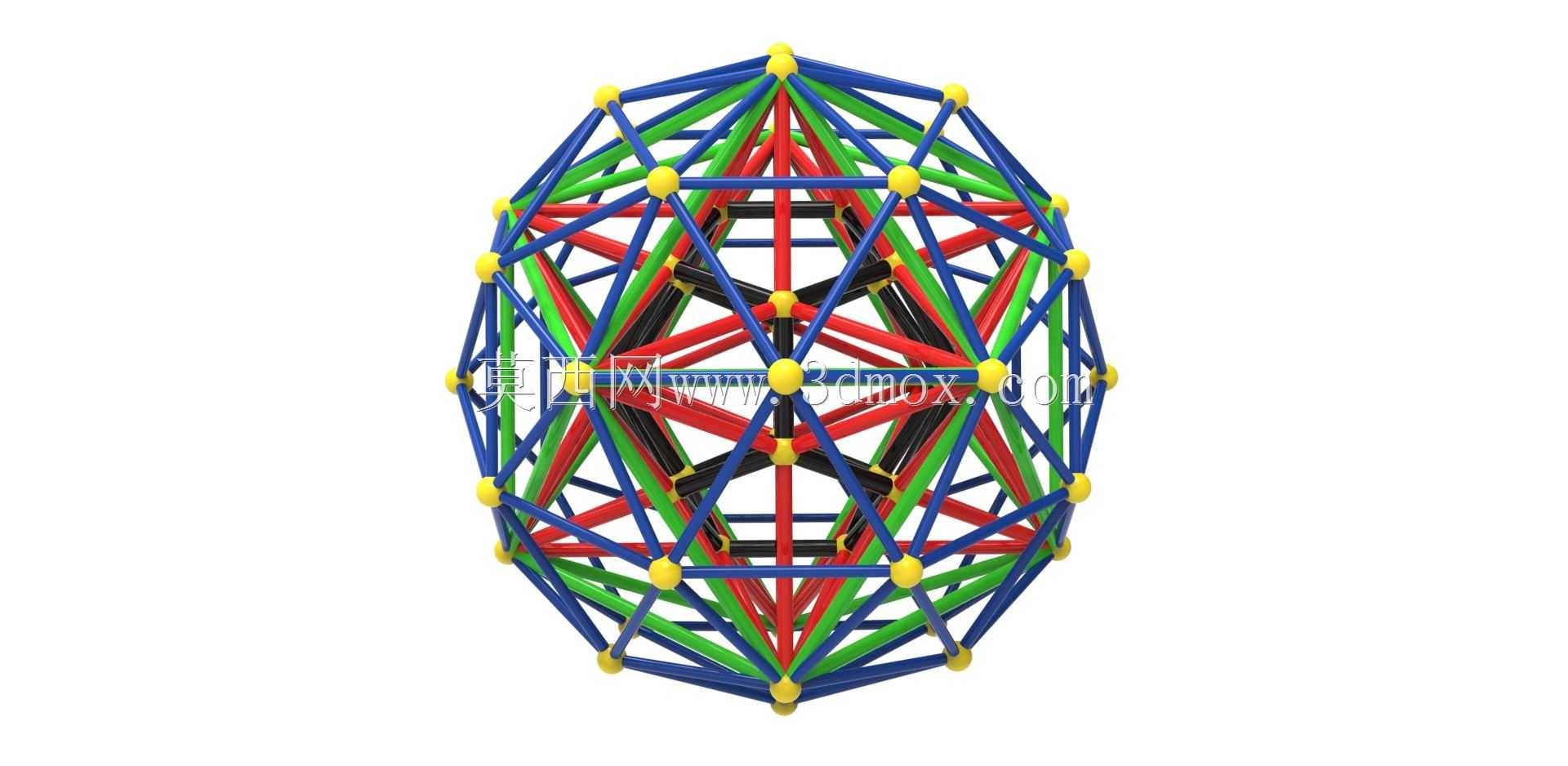

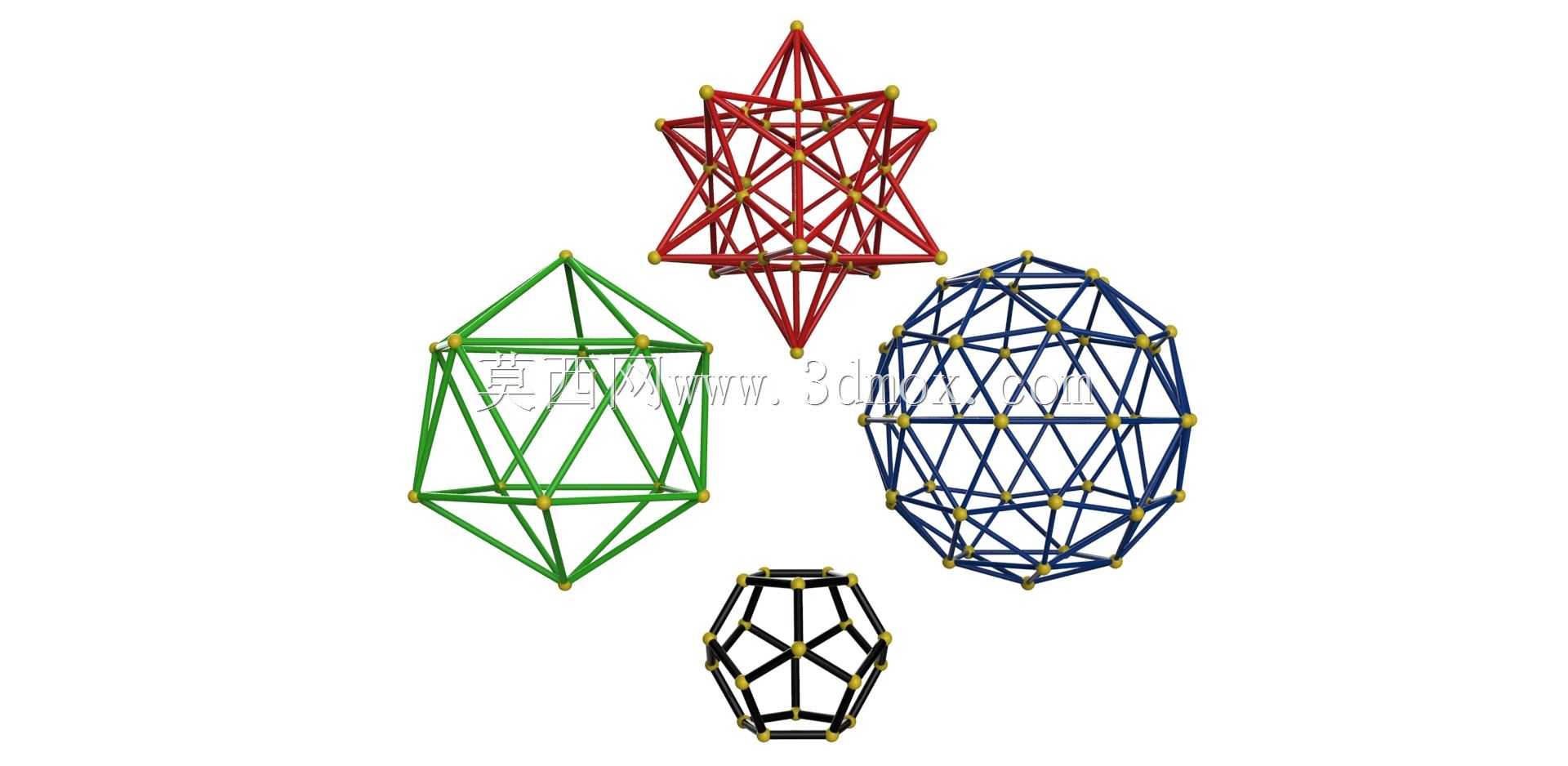

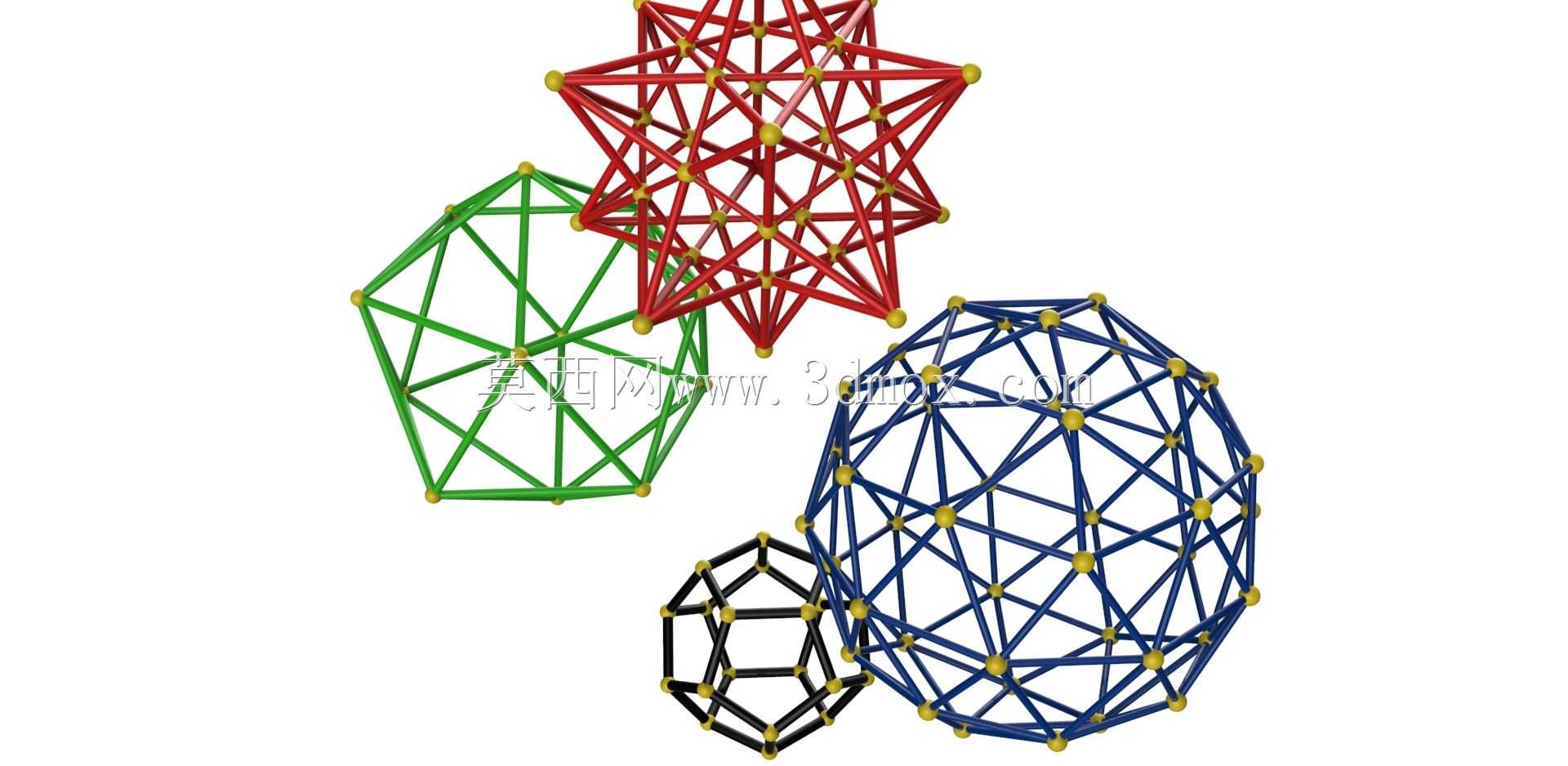

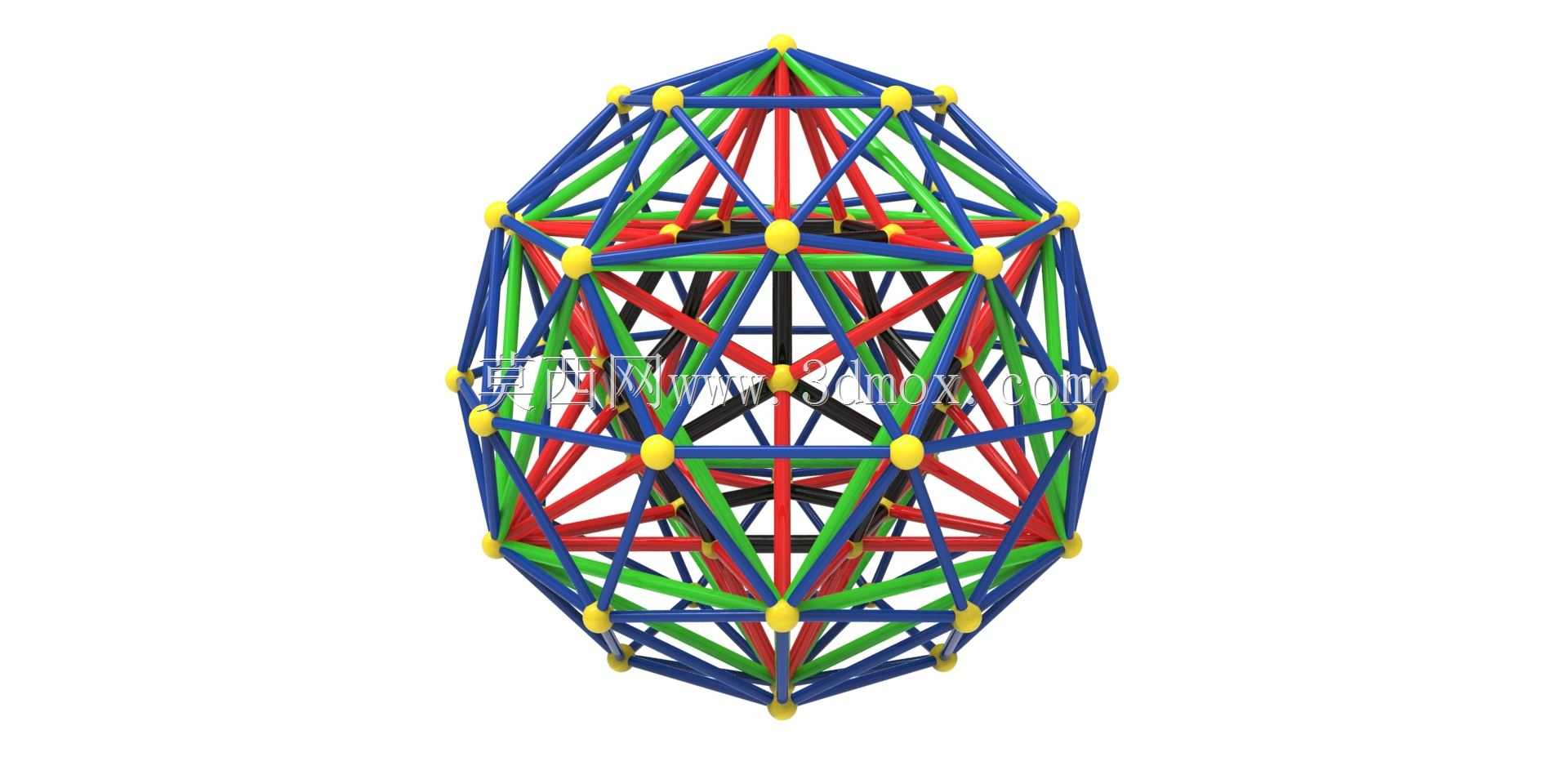

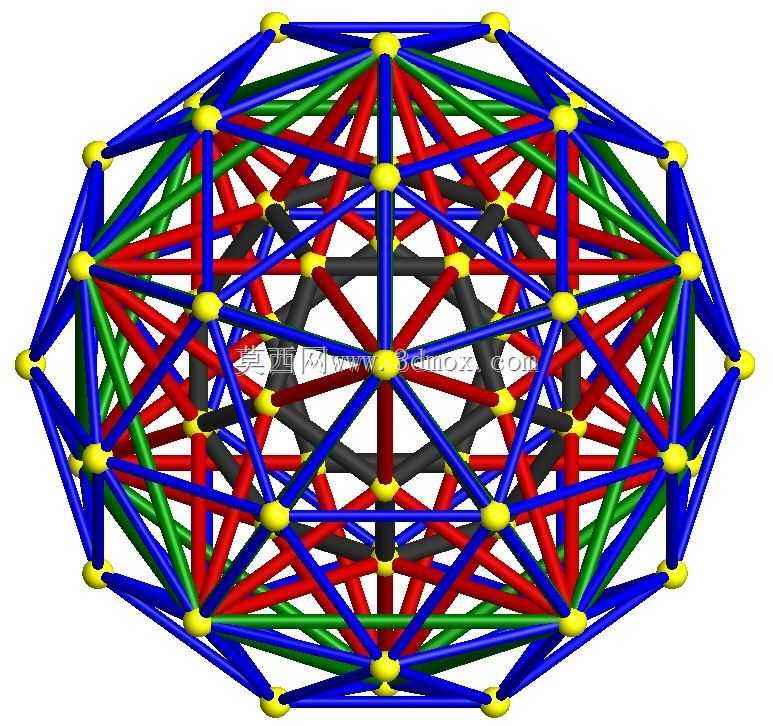

这类组合多面体几何结构，在工程领域常作为空间结构力学验证的基准模型使用，尤其在空间桁架结构设计、节点受力分析环节，能够为复杂空间杆系的载荷传导路径推演提供直观的几何参照。从结构构成来看，该模型将十二面体与二十面体的空间拓扑关系进行嵌套整合，不同色彩的杆件对应不同方向的受力传导路径，节点处的连接点完全对齐多面体的几何顶点，所有杆件的长度比例严格遵循正多面体的空间几何关系，不存在偏心连接的结构偏差。在实际工程应用场景中，这类规整的空间多面体结构常被用于大跨度空间网架的单元模块设计参考，比如场馆穹顶的支撑单元、特种通讯天线的支撑骨架，都需要依托这类对称多面体的几何特性，保证各个方向的受力均匀性，避免局部应力集中导致的结构失效。设计这类结构时，首先要确定核心嵌套的几何基准，将两个多面体的几何中心完全重合，再逐一匹配顶点与棱边的空间位置，每根杆件的截面尺寸设定需要匹配对应方向的载荷阈值，节点处的连接结构要预留足够的安装操作空间，避免多根杆件交汇时出现安装干涉。从安装边界来看，该类结构作为独立单元使用时，外接轮廓为类椭球形，所有外凸顶点均处于同一回转面上，安装固定时可选择任意三个对称顶点作为支撑点，支撑点的定位公差需要控制在杆件直径的五分之一以内，避免安装后产生附加内应力。在结构特性上，这类对称组合多面体具备各向刚度均衡的特点，在承受多方向冲击载荷时，能够通过不同层级的杆件分散受力，不会出现单方向刚度不足的问题，同时线框式的结构设计能够大幅降低整体自重，在对重量有严格要求的航空航天支撑结构、轻量化展陈骨架设计中，这类拓扑结构都有很高的参考价值。建模过程中需要严格校验每根杆件的空间角度，确保相邻杆件之间的夹角符合正多面体的几何角度要求，节点处的连接面要与杆件轴线垂直，保证后续结构仿真时受力分析的准确性，避免因几何建模偏差导致仿真结果与实际受力情况出现偏差。
