16x16规格机床用径向动力刀座结构设计

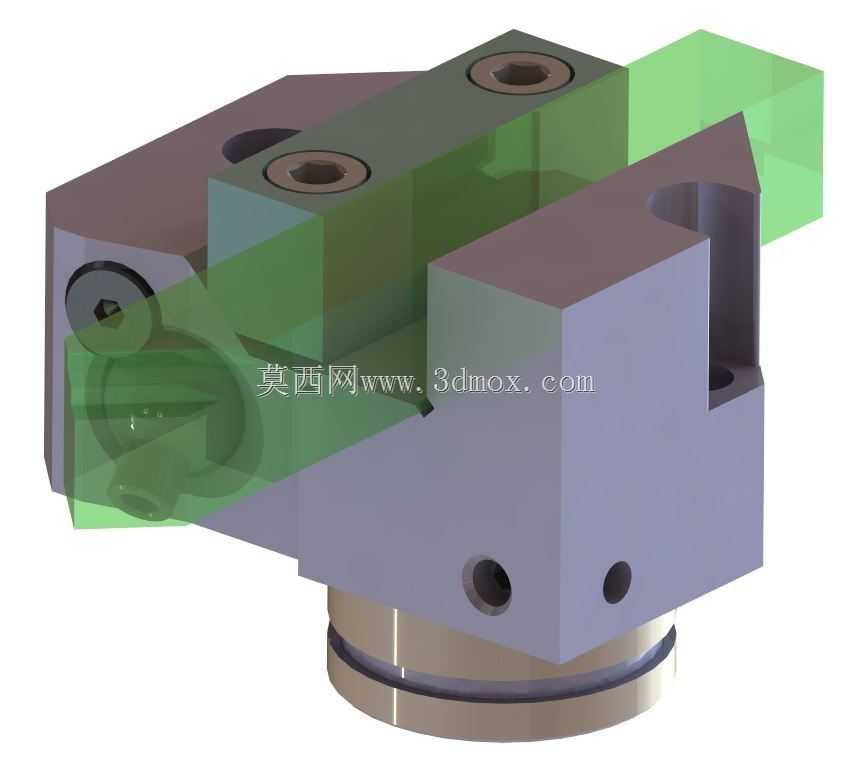

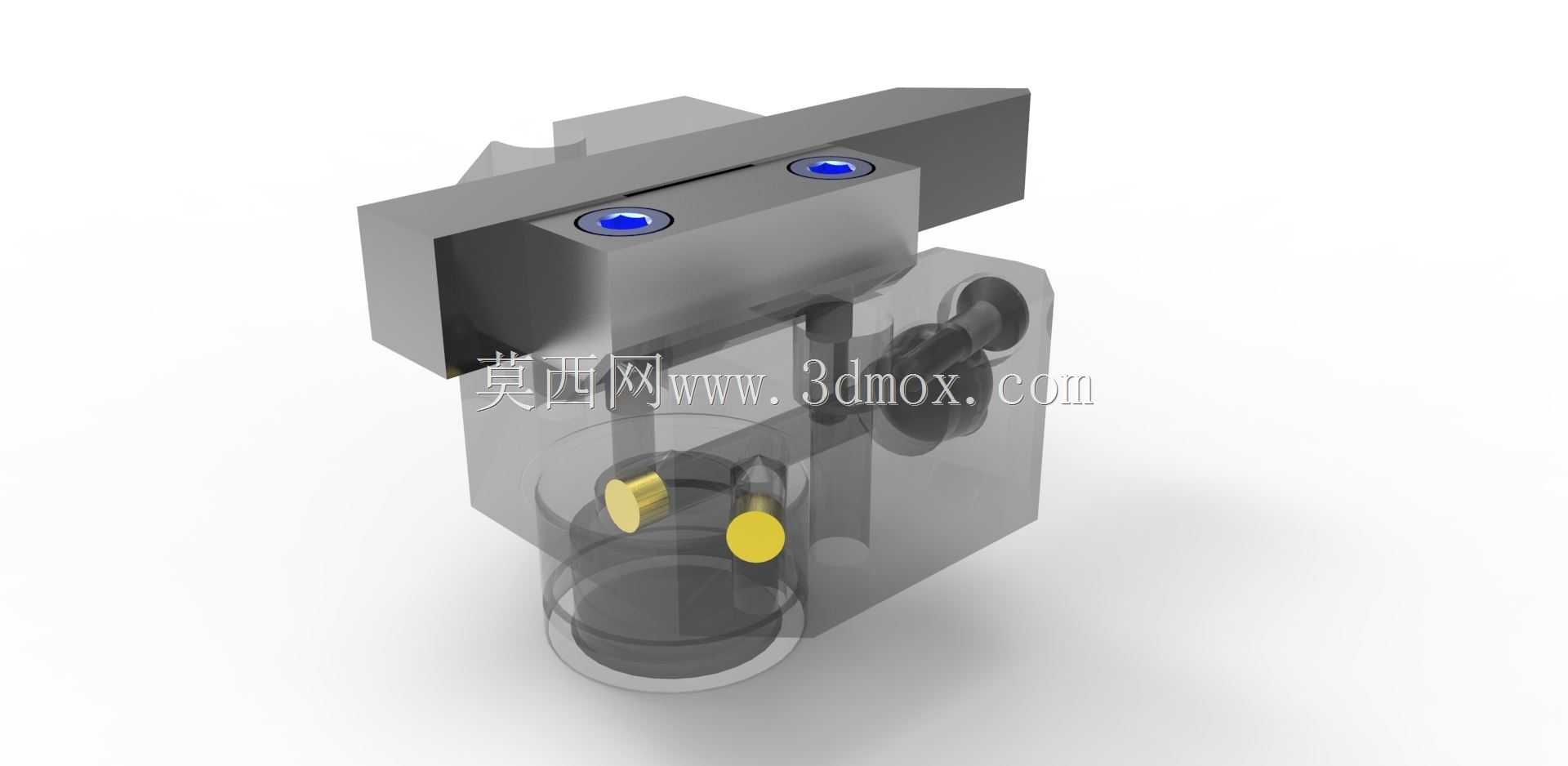

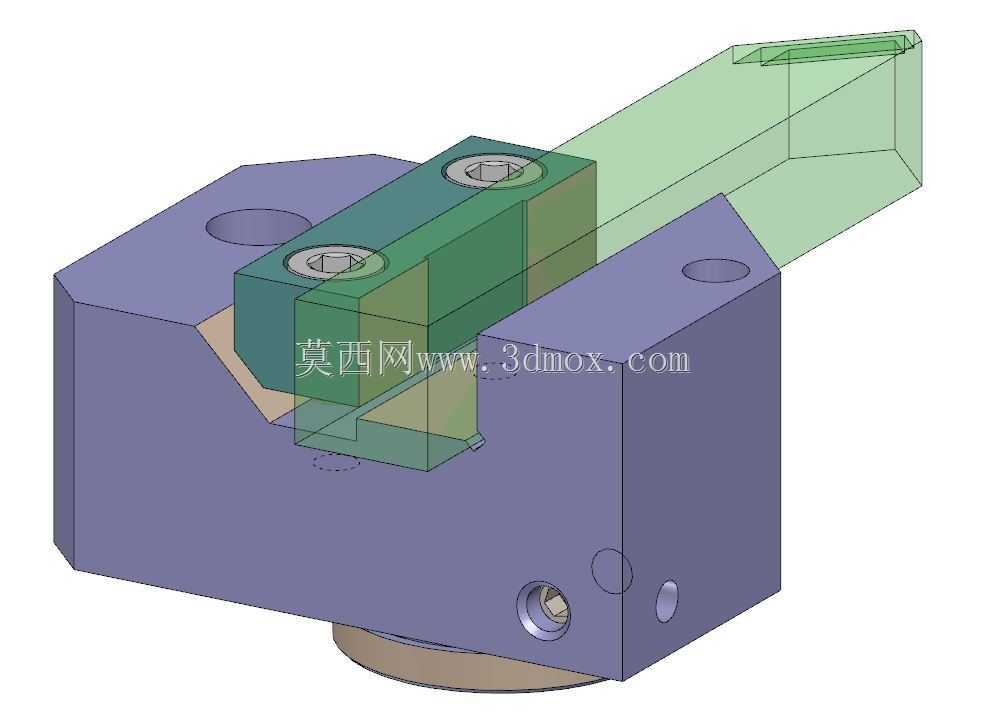

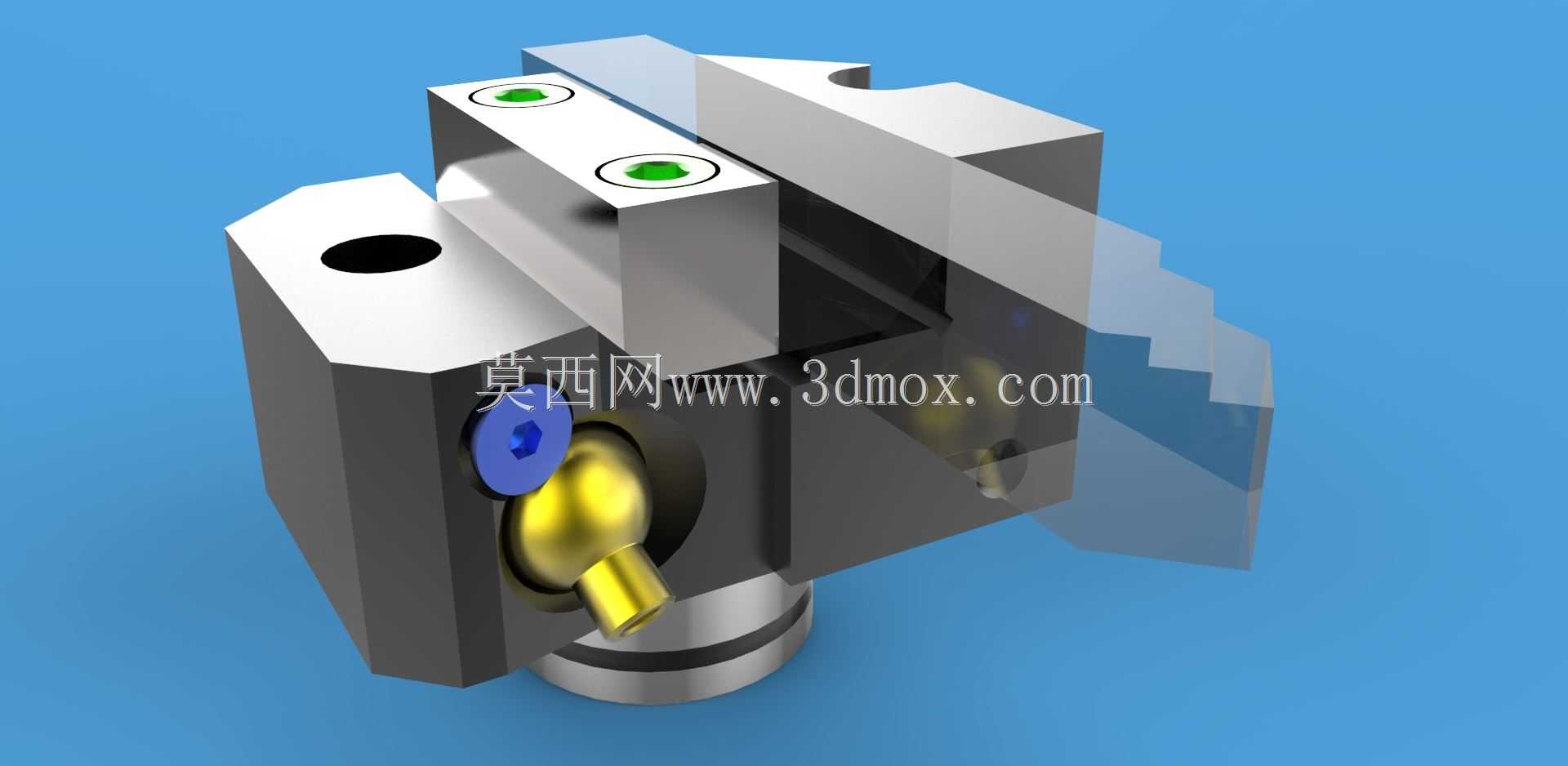

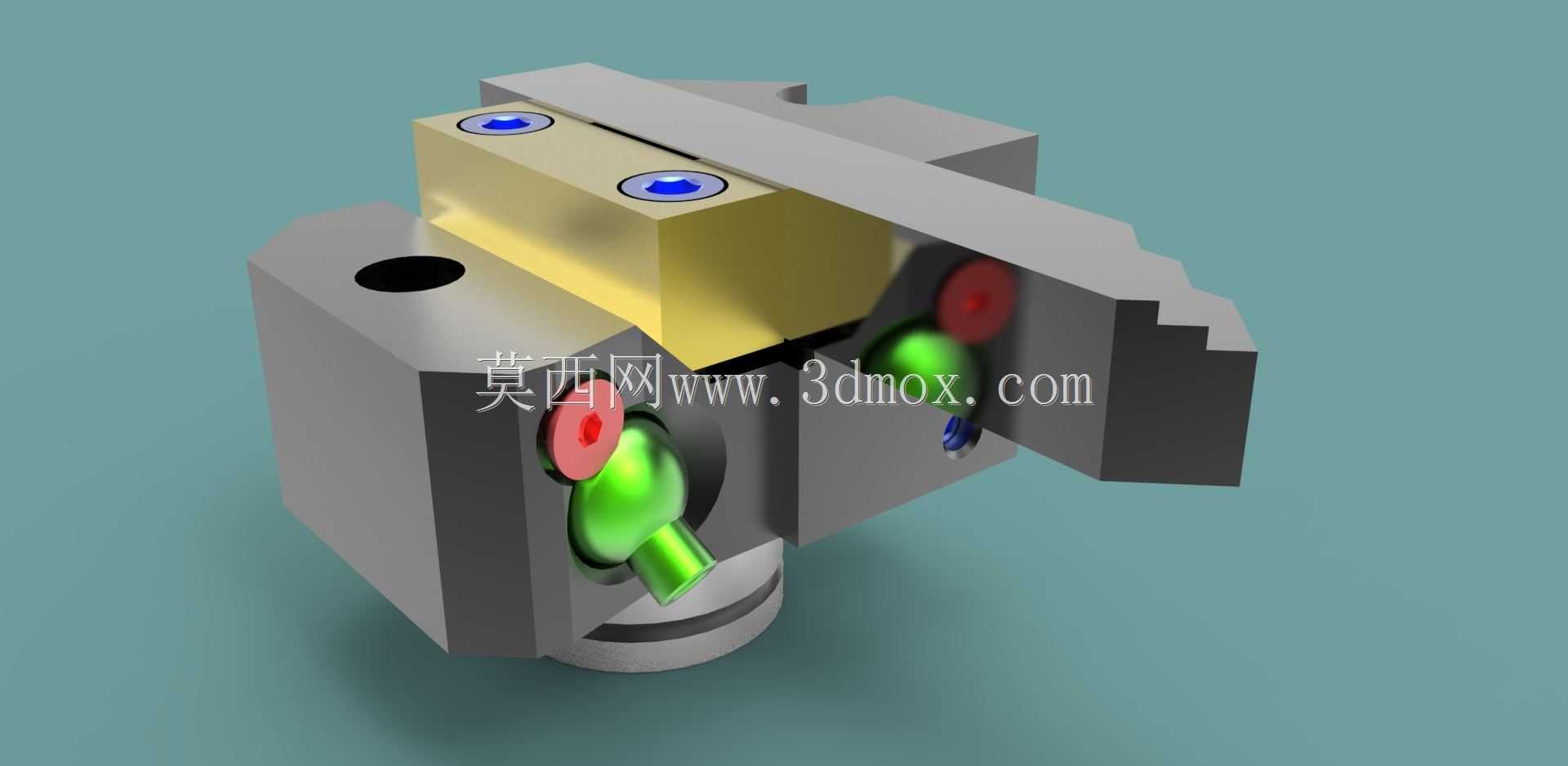

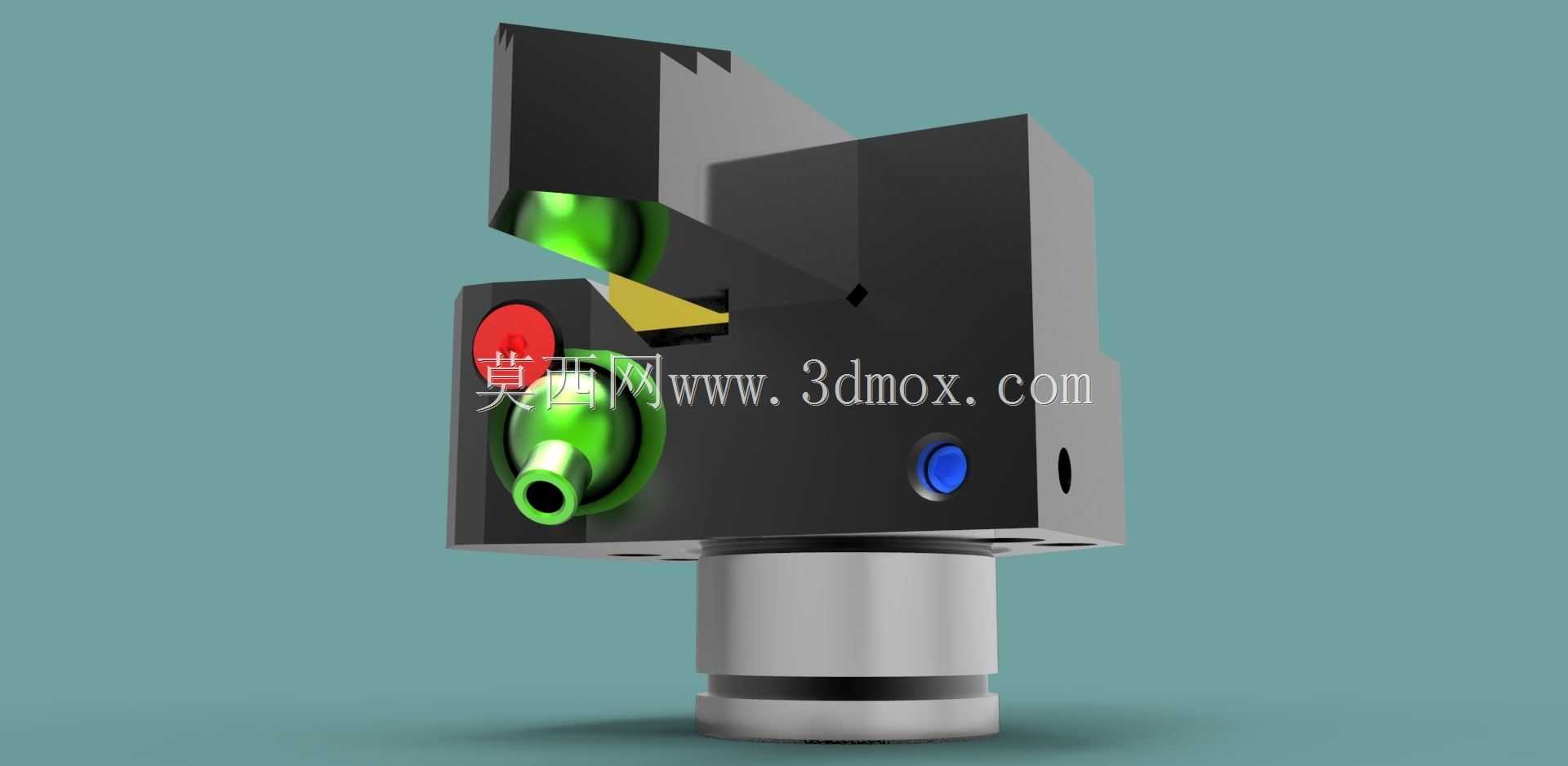

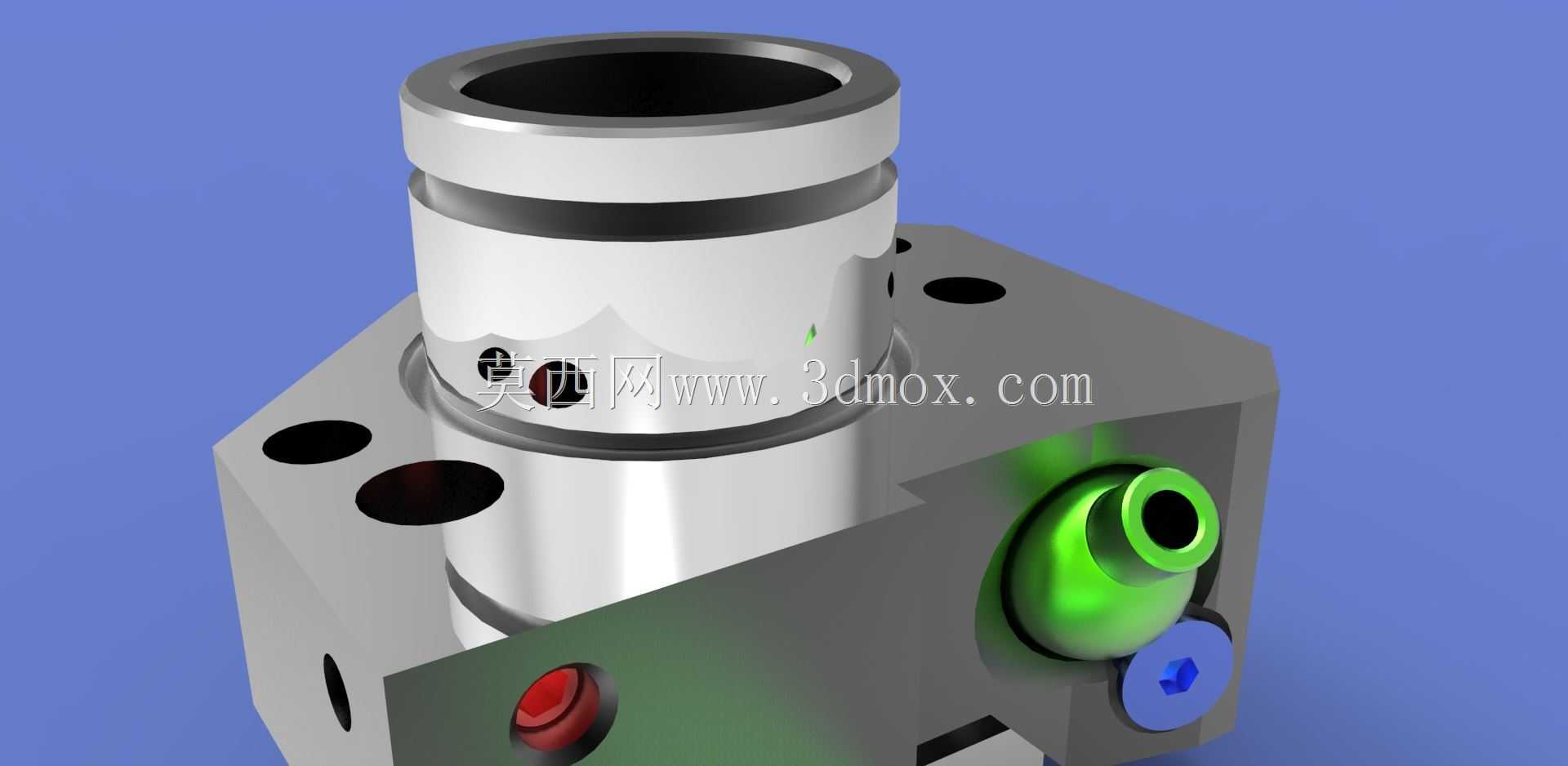

这款16x16规格的刀座主要适配排刀式数控车床的动力刀塔安装位，是实现机床复合加工能力的核心配套部件，日常生产中多用于小型精密轴类、盘类零件的侧向钻削、铣削、攻丝工序，能在工件一次装夹的前提下完成多工序加工，有效减少重复装夹带来的定位误差，提升小型精密零件的加工一致性。从结构设计来看，该刀座采用分体式压紧锁紧结构，顶部设置两枚内六角锁紧螺钉，配合侧面的蓝色定位销结构，可实现装入刀具后的快速锁紧与微调，锁紧后刀具的径向跳动可控制在0.02mm以内，满足精加工工序的精度要求；刀座内部集成了冷却油路通道，接入机床冷却系统后，切削液可直接从刀具安装孔端部喷出，精准作用于切削刃区域，大幅降低高速切削过程中的刀具温升，减少刀具磨损，延长刀具使用寿命。刀座底部采用标准VDI径向安装接口，安装定位面的形位公差严格按照机床附件通用公差标准设计，安装时只需对准刀塔对应定位槽，锁紧底部固定螺栓即可完成安装，无需额外做定位校准，适配市面上多数搭载16mm规格刀位的排刀车床与小型车铣复合设备。在安装边界上，该刀座的外形轮廓充分考虑了刀塔相邻刀位的安装干涉问题，侧向突出尺寸控制在合理范围内，相邻刀位安装同规格刀座时不会发生运动干涉，刀座的刀具夹持孔为标准16mm直径规格，可适配对应柄径的动力钻头、铣刀、丝锥等切削刀具，夹持范围覆盖常规小型零件加工的常用刀具规格。设计过程中针对刀座的受力工况做了针对性优化，刀座主体采用高强度合金钢材质，经调质处理后整体硬度达到HRC42-48，可承受大进给切削时的径向切削力，避免长时间重载加工出现的刀座变形问题；内部传动轴承采用配对角接触球轴承结构，可同时承受径向与轴向切削载荷，高速运转时的温升控制在合理区间，长时间连续加工也不会出现精度漂移。油路接口采用标准快插式设计，接入机床冷却系统时无需额外加工转接接头，日常维护更换时拆装效率更高，刀座表面做了发黑防锈处理，可适应车间切削液喷淋的潮湿工作环境，避免长期使用出现锈蚀卡滞的问题。
