带内嵌镂空结构的方形金属数控加工件

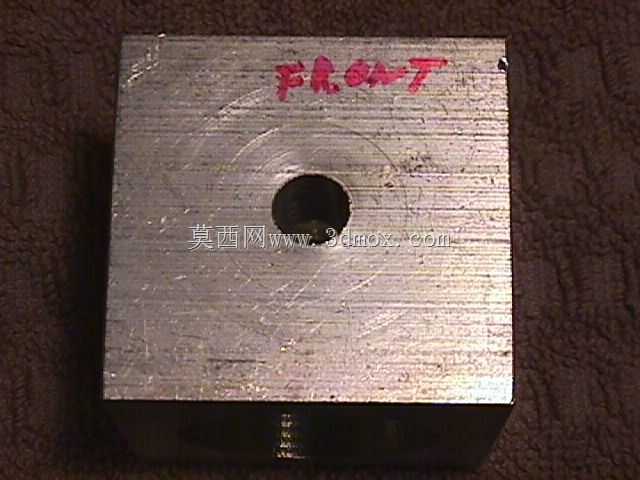

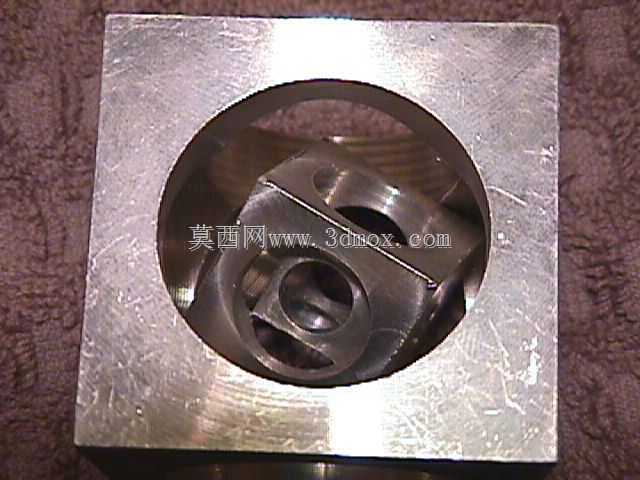

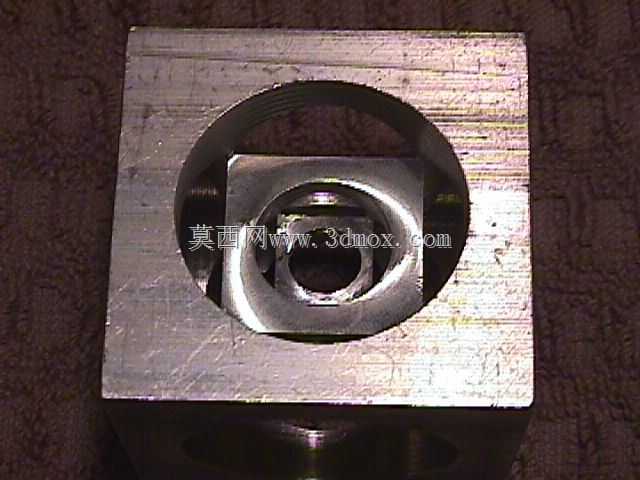

该方形金属加工件采用整块金属坯料通过多轴数控铣削成型，外轮廓为规整正方体结构，中心开设大直径圆形通孔，孔内集成多层嵌套式镂空立体结构，各曲面衔接处做平滑过渡处理，无明显接刀痕迹，可直接用于数控加工教学演示、多轴机床加工精度验证场景，也可作为复杂结构机加工艺的验证样件，帮助工艺人员梳理多面加工的装夹定位逻辑。从实际加工落地角度看，这类内嵌交错结构的工件，首先要明确外轮廓的安装基准，方形坯料的六个平面需先完成粗铣找平，保证各面垂直度、平面度控制在0.02mm公差范围内，才能作为后续内腔加工的定位基准，避免多面加工时出现坐标偏移导致内腔结构错位。内腔的镂空结构无法通过单次装夹完成全部加工，需要设计专用的软爪夹具，在完成正面圆形通孔及第一层内腔结构加工后，翻转工件找正基准，配合定制的工艺凸台避开加工干涉区域，逐层完成内部交错腔体、通孔结构的铣削，加工过程中需针对深腔区域调整刀具伸出长度，匹配合理的切削参数，避免刀具振颤导致内壁粗糙度不达标。这类结构的加工逻辑，可直接复用到航空航天领域复杂油路块、液压阀块的多面加工场景中，也能为精密仪表类壳体的内嵌结构加工提供工艺参考，工件的方形外轮廓可直接适配通用平口钳装夹，无需额外定制专用安装底座，可直接放置在机床工作台面完成打表找正，整体加工边界不超过方形坯料的外轮廓范围，加工过程中无需额外预留过多工艺余量，最终成型件的各层镂空结构壁厚均匀，可承受一定的流体冲击压力，也可作为流体演示装置的内嵌流道载体使用。设计这类结构时，需要提前预判加工刀具的可达性，所有内腔转角处的圆角半径需匹配最小加工刀具的直径，避免出现刀具无法到达的死角，同时要兼顾加工过程中的排屑路径，在每层镂空结构的衔接处预留足够的排屑空间，避免深腔加工时切屑堆积刮伤已加工表面。
