直插式发光二极管电子元器件结构

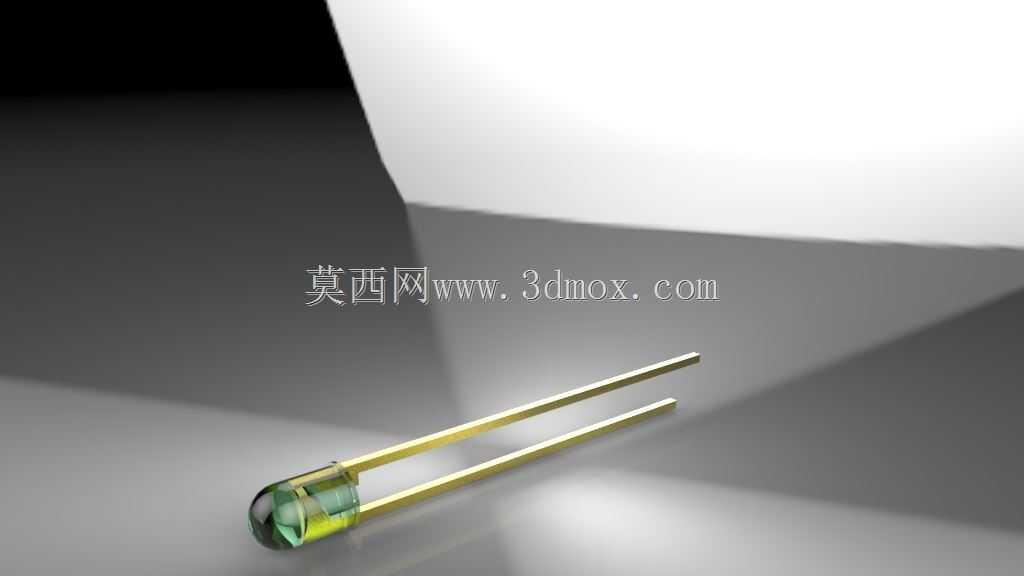

　　直插式发光二极管是电子电路中最常见的光电器件之一，在各类工业控制板卡、消费电子主板、设备状态指示面板、仪器仪表显示模块中都有大量应用，核心作用是通过电致发光效应实现电路通断状态、设备运行档位、信号传输状态的可视化指示，部分高亮度型号也可承担短距离光信号传输、低照度区域辅助照明的功能。这类器件的设计首先要匹配PCB波峰焊的生产工艺要求，两根平行的金属引脚采用标准2.54mm间距设计，刚好适配通用万用板、量产PCB的标准焊盘孔径，引脚长度预留了板卡安装后的剪脚余量，既可以满足板卡正面贴装的高度要求，也能适配板卡反面焊接的插装深度，避免引脚过长触碰其他元器件造成短路，或是引脚过短导致焊盘吃锡量不足引发虚焊。

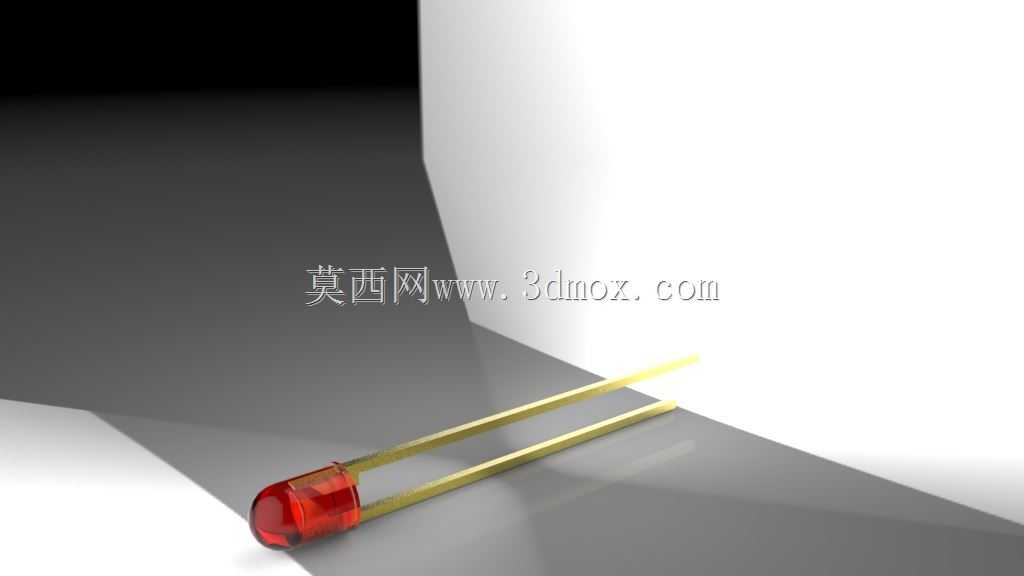

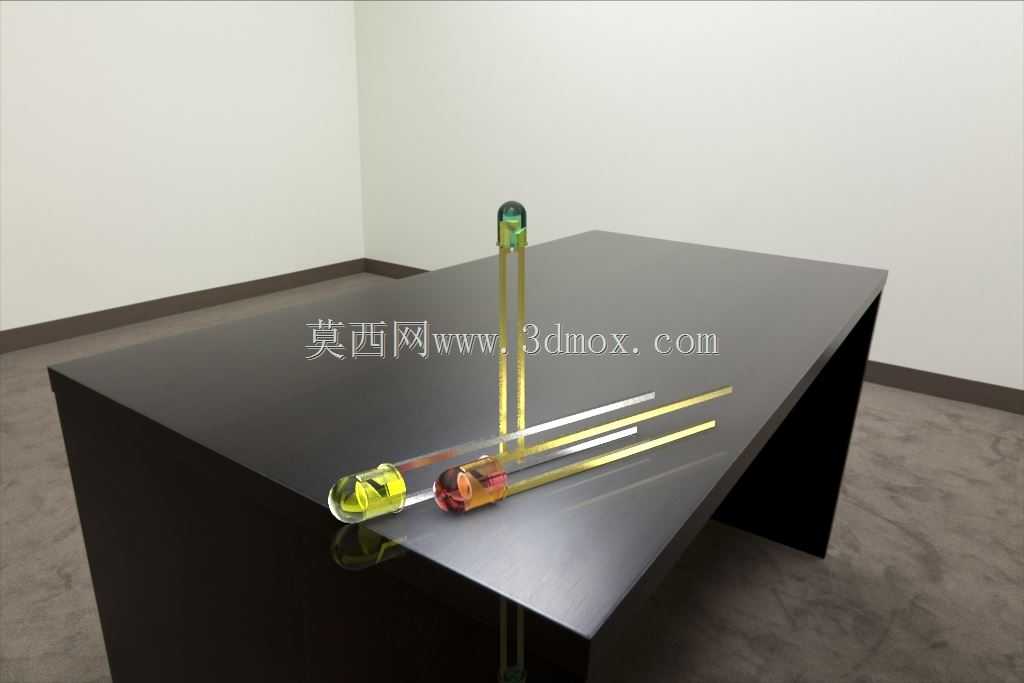

　　器件头部的环氧树脂封装结构采用半圆透镜造型，这个曲面设计并非随意设置，而是根据管芯的发光角度做了光学折射优化，能够将管芯发出的光线按照预设的发散角投射出去，避免光线在封装内部过度损耗，同时环氧树脂材料本身具备良好的绝缘性与机械强度，能够包裹保护内部的半导体发光管芯、键合金丝与引脚连接结构，抵御日常使用中的轻微磕碰、潮气侵蚀以及焊接时的短时高温冲击。在实际选型应用中，不同封装直径的直插LED对应不同的安装开孔尺寸，常见的3mm、5mm直径规格可以直接适配面板上的标准安装孔，配合配套的塑料灯座就能实现牢固的面板固定，不需要额外设计复杂的固定结构。建模过程中需要重点还原引脚的平行度公差、封装头部的曲面曲率、引脚与封装本体的衔接位置，

　　这些细节直接影响后续做PCB装配干涉检查、面板安装适配模拟时的准确性，要是引脚间距建模出现偏差，在虚拟装配时就会出现无法插入焊盘的问题，要是封装头部的曲面造型失真，做产品渲染验证指示灯视觉效果时就会出现光线折射偏差，无法还原真实的出光效果。这类器件虽然结构简单，属于电子电路里的基础元器件，但在整套设备的人机交互环节承担着非常重要的作用，设备运行的故障提示、电源接通状态、信号交互反馈都需要通过它的亮灭、颜色变化传递给操作人员，所以建模时不能忽略任何结构细节，哪怕是引脚末端的轻微倒角、封装本体表面的细微脱模斜度都要准确还原，才能保证后续结构设计、装配验证环节的参考价值。
