可调式表座测量支撑支架结构设计

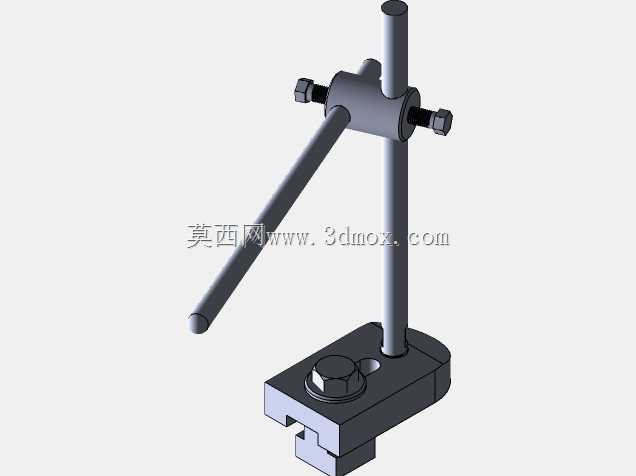

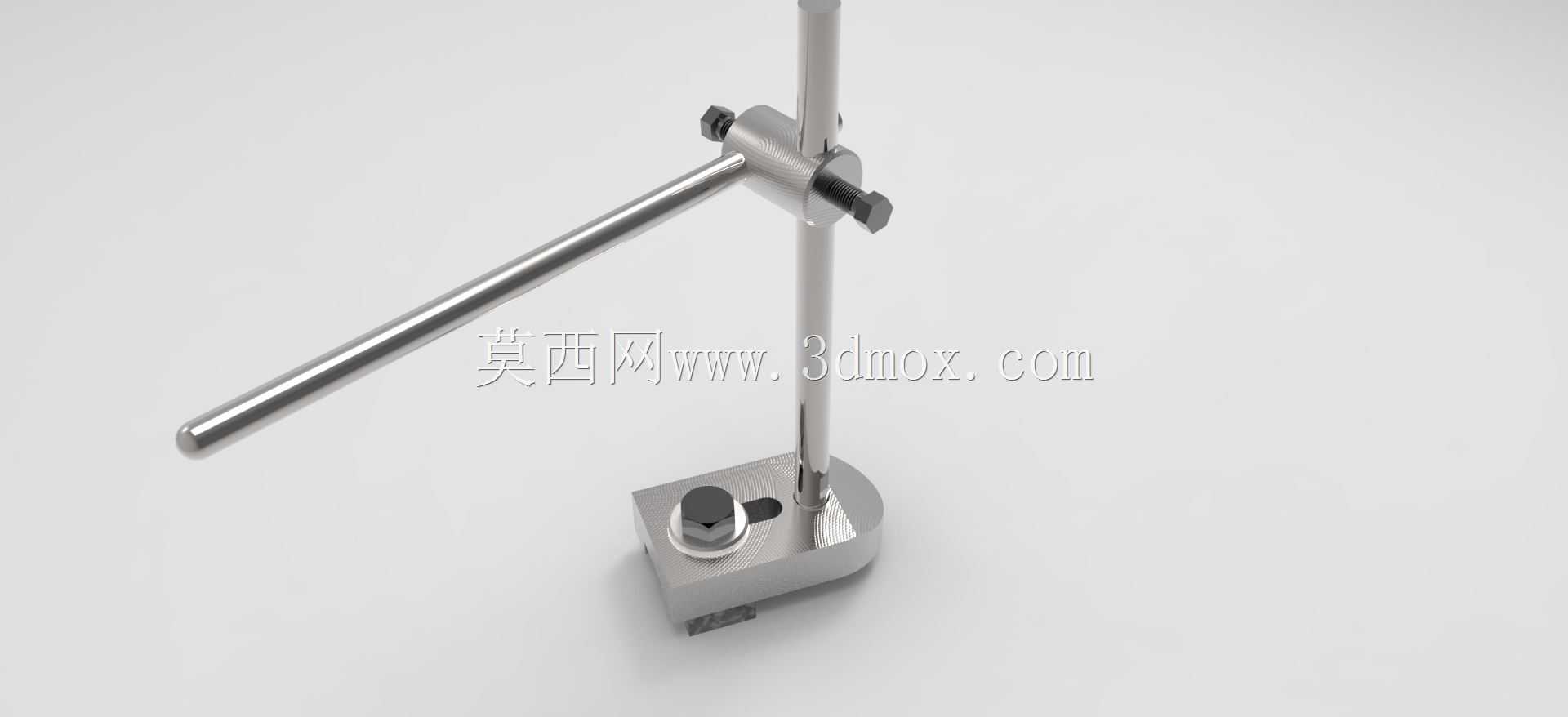

这款可调式测量支撑支架是机械加工现场、计量室检测环节常用的定位支撑构件，主要用于搭载百分表、杠杆表等接触式测量表头，完成工件形位公差检测、设备装配精度校准、加工件尺寸复核等作业。从结构设计逻辑来看，底座采用带磁吸功能的半圆弧块状结构，底部可紧密吸附在铸铁平台、机床导轨、工件金属表面上，无需额外打孔固定，适配现场快速换型检测的需求，底座上预留的锁紧槽可实现主立杆的初始位置微调，配合顶部的滚花锁紧旋钮，能快速固定立杆的垂直高度与周向角度。横向延伸的测量杆通过十字滑套与主立杆连接，滑套上的两个锁紧螺钉分别控制横向杆的伸缩长度与俯仰角度，调节时无需完全拧松螺钉，即可实现杆体的顺滑推拉与角度偏转，调整到目标测量位置后拧紧螺钉即可锁死，避免测量过程中出现杆体滑移导致的读数偏差。从安装边界来看，主立杆的有效调节高度覆盖常规检测作业的0-250mm区间，横向测量杆的伸出长度最大可达180mm，可绕过工件的凸起结构，将表头送达狭窄的内腔、台阶面等常规表架难以触及的测量位置，底座的磁吸面平面度控制在0.01mm以内，吸附后不会出现翘边、倾斜问题，保证测量基准的稳定性。在实际车间应用场景中，这类支架常配合平板完成轴类零件的径向圆跳动检测、箱体零件的端面平行度校准，也可直接吸附在车床刀架、磨床工作台上，实时监测加工过程中的工件让刀量，辅助操作人员调整切削参数。设计时特意将所有调节旋钮的握持尺寸做了加大处理，操作人员佩戴劳保手套也能轻松完成锁紧与松开操作，杆体与底座的连接部位做了圆角过渡，避免尖锐棱角划伤工件或操作人员，整体金属结构经过表面防锈处理，长期在车间多切削液、多粉尘的环境下使用也不会出现锈蚀卡滞的问题，各滑动配合面的间隙控制在0.02mm以内，既保证调节顺滑，又不会出现旷量影响测量精度。
